准備工具
1、STEP7-MicroWIN SMARTV2.5軟件
2、200SMARTST20PLC一台
3、ET200S+數字量輸入模塊+數字量輸出模塊
實現方式
1、在200SMART軟件里面添加ET200S的GSD文件，操作步驟由下圖所示：

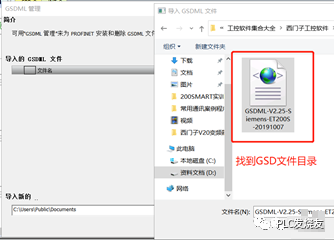

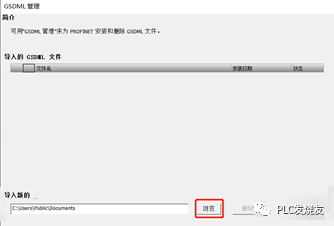

點擊GADML管理，點擊瀏覽找到GSD文件放置位置

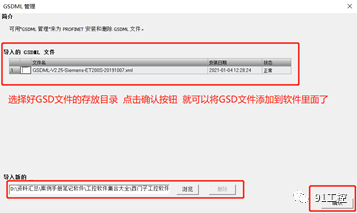

2、找到GSD文件的存放目錄，點擊確認按鈕，就可以將GSD文件添加到編程軟件里面了。

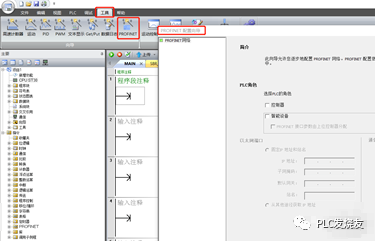

3、打開200SMARTPLC編程軟件，點擊工具，PROFINET配置向導，彈出如下所示對話框。

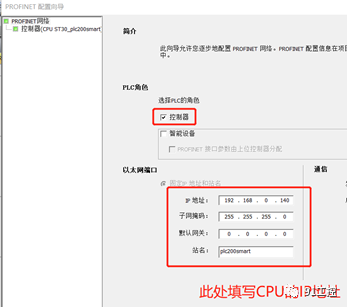

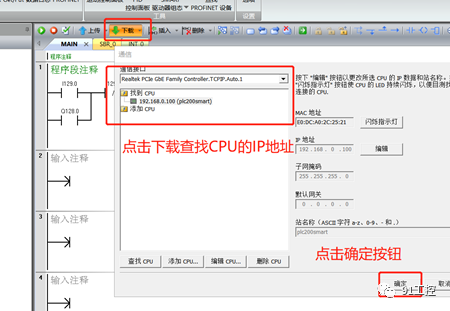

4、將200SMARTCPU選擇為PROFINET控制器，將CPU本身的IP地址設置到以太網端口里

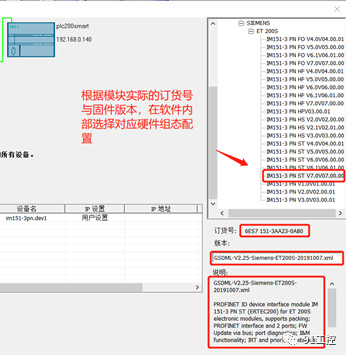

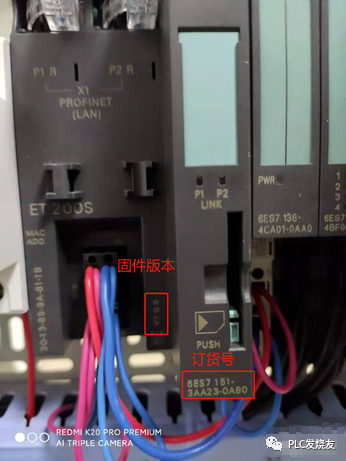

5、根據實際的接口模塊硬件型號在軟件內部選擇其對應的組態配置

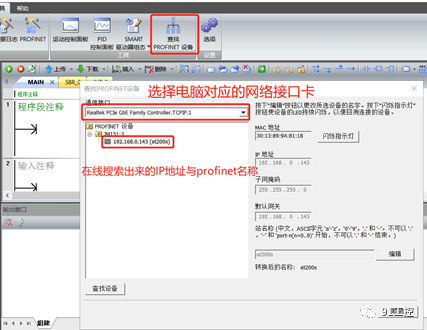

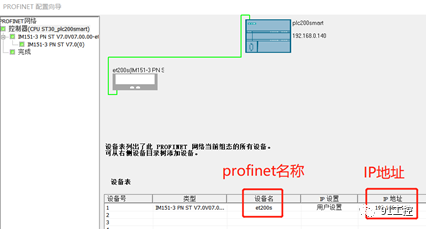

6、設置ET200SPROFINET名稱和對應IP地址，如果不知道的情況下，可以通過200SMART軟件進行在線搜索功能查詢到。

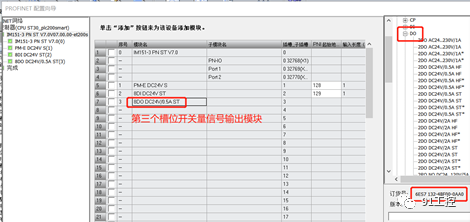

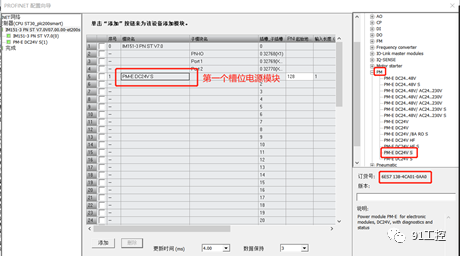

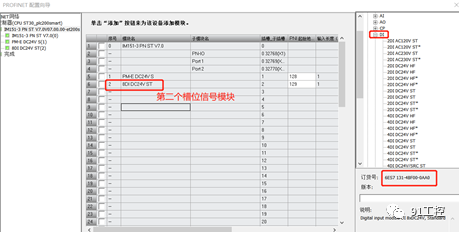

7、開始配置ET200S機架上面的電源模塊和信號模塊

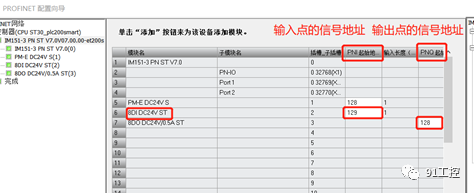

8、配置遠程I/O信號模塊的輸入輸出地址，該例子中如圖所示是IB129,QB128

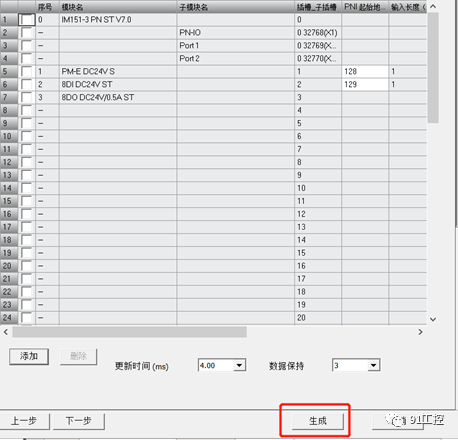

9、至此，所有配置完畢，點擊生成按鈕即可。

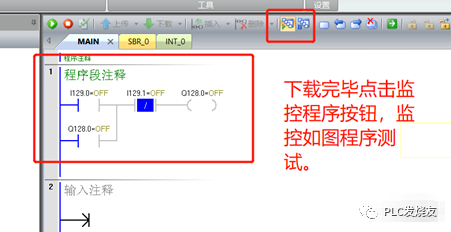

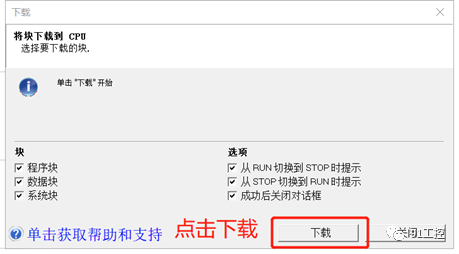

10、下載編寫小程序進行測試。

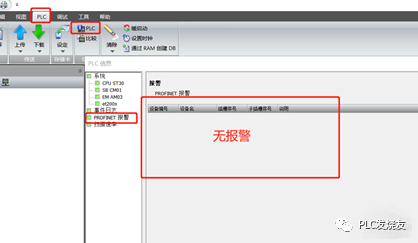

11、通過PLC在線診斷也可以查詢ET200S遠程I/O模塊與200SMARTPLC通訊的情況。

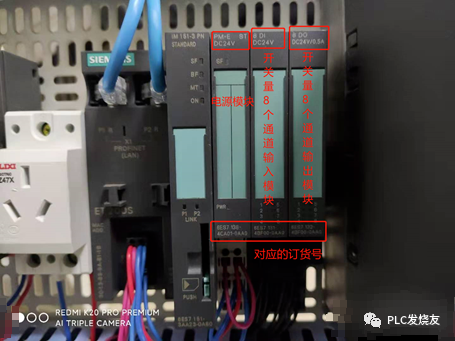

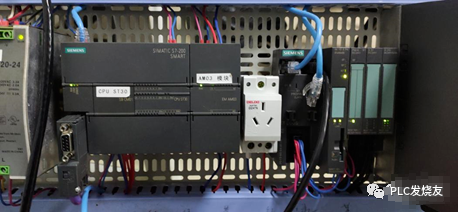

12、實際通訊效果演示圖。
