1. 使用DVE进行Debug
PPT1 课程目标
Unit Objectives
-
Learn to use basic features for debugging RTL
-
An introduction to the basic features
'Waveform debugging 、
Source code debugging
Listing features
Assertions
''C/C+ + " debugger
-
Analyzing design components
'Memories, busses, gates
仿真的log文件和波形结合效率比较高

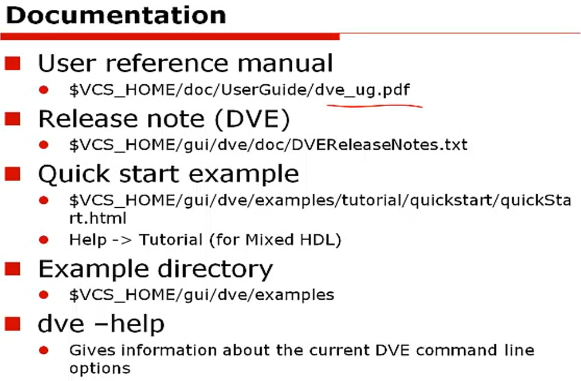

PPT2 DVE提供的文档
问题搞不定的时候，google
2. DVE介绍
PPT1 DVE的特性
DVE (Discovery Visual Environment)
■ An intuitive and easy to use GUI
■ Quickly Find Bugs
• RTL or Gates
• Assertions
• Testbench
■ Supports
• Interactive（设计验证初期，互动的模式，验证收敛的时候）
• Post-simulation analysis（随机测试，脚本调用命令）
■ Multiple Languages
• Verilog
• VHDL
• SystemVerilog
• SystemC
• C/C++

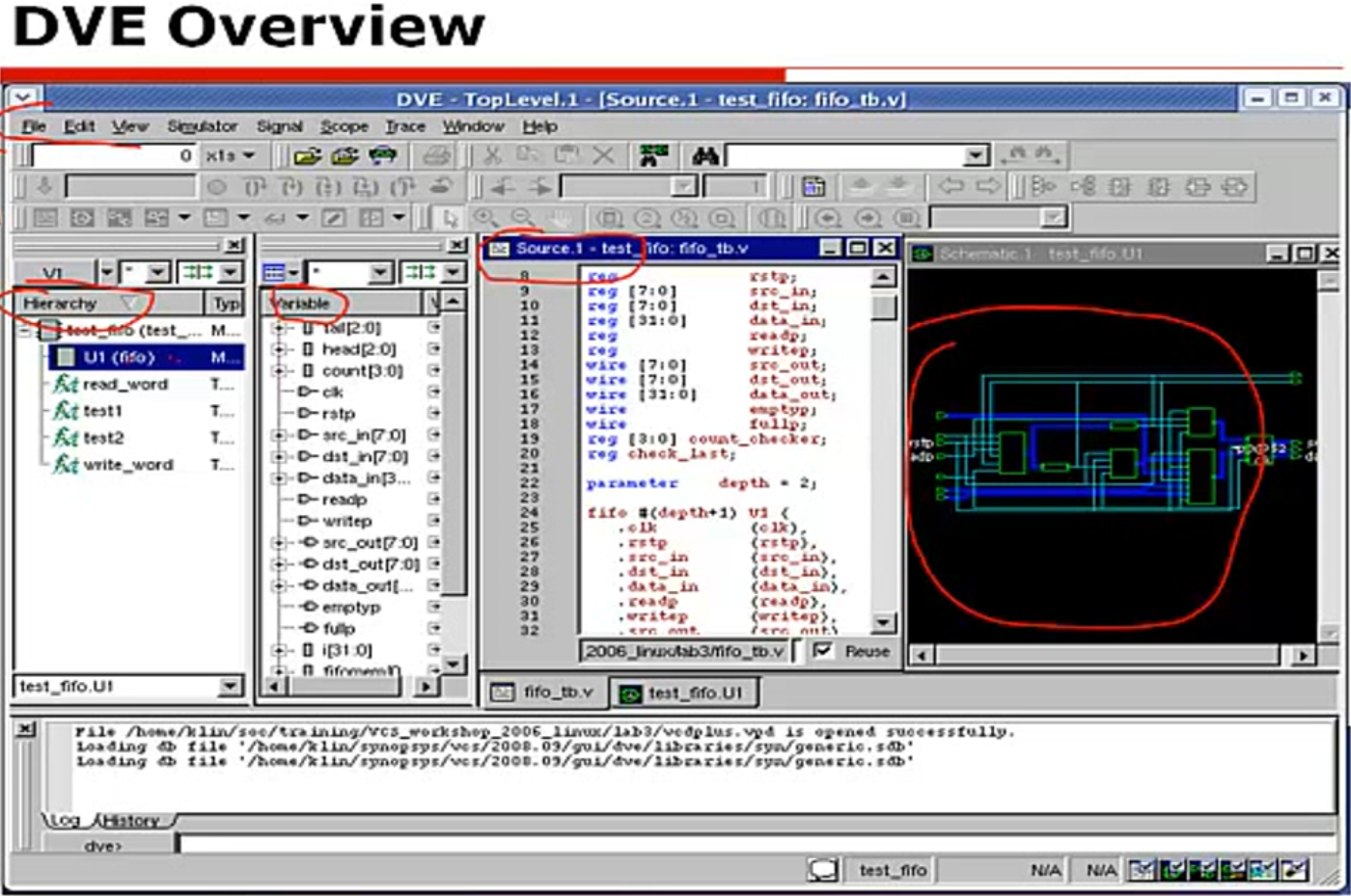

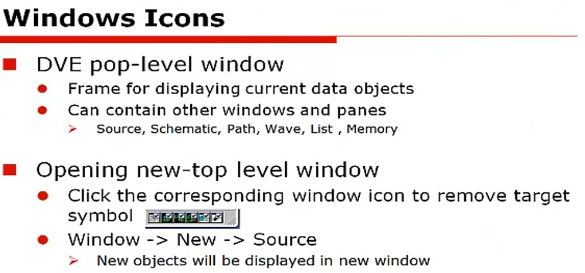

PPT2 DVE的界面

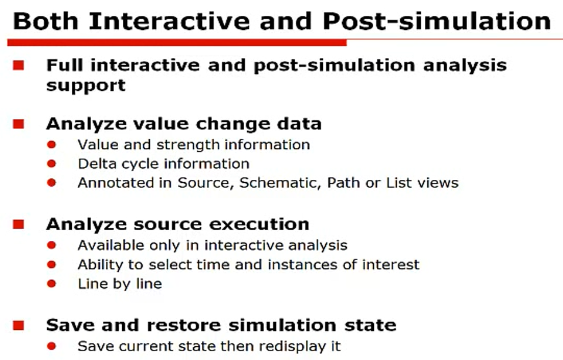

PPT3 交互式和后仿真
Annotated标注
PPT4

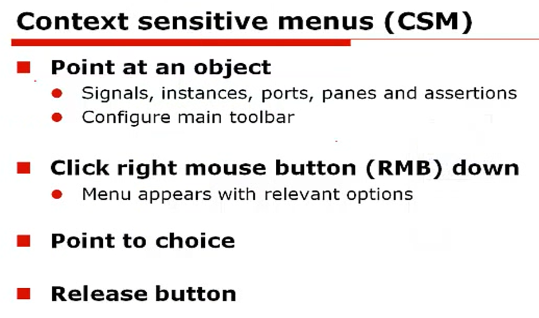

上下文相关菜单

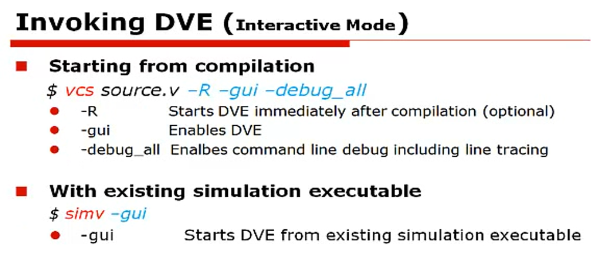

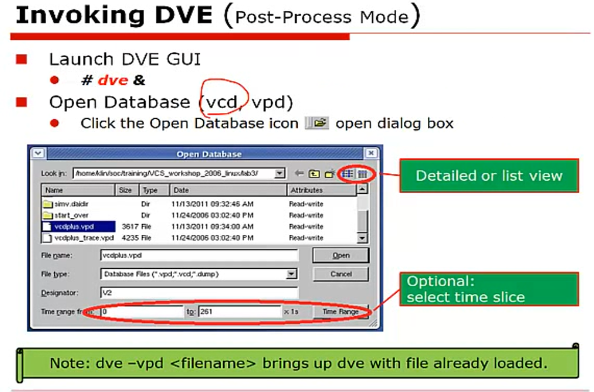

3. DVE的启动
PPT1
PPT2
老的波形文件存储为vcd格式，占用空间比较大，后面改进为vpd占用空间比较小，加载的内存也小
verdi用的是fsdb，主流的是vcd和vpd
&后台执行的方式
PPT3
和windows下面的选项

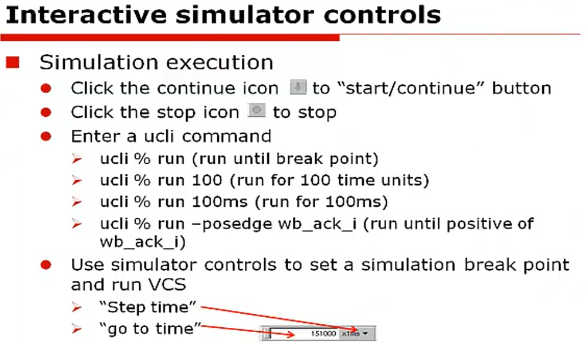

4. 交互式仿真
PPT1
PPT2

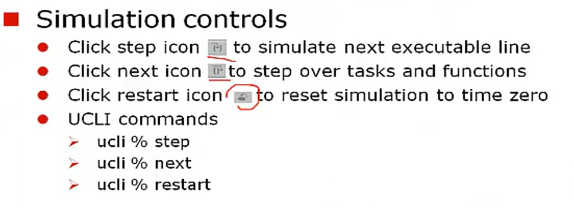

单步调试设置断点

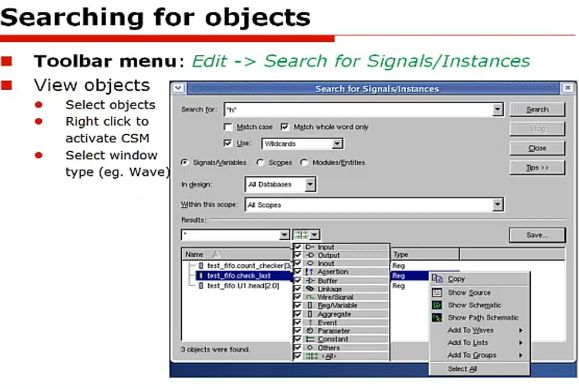

5. 文件的查找

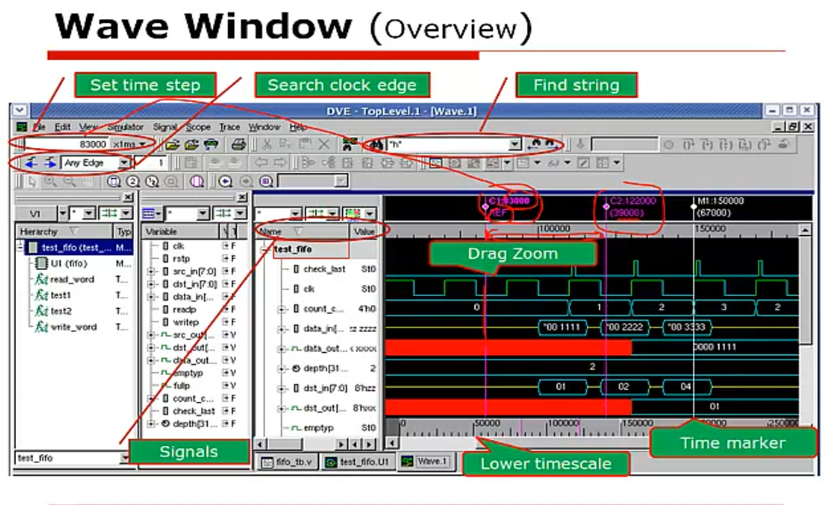

6. 波形的窗口
PPT1
可以对仿真的步长设置，查找时钟边缘，查找变量
PPT2

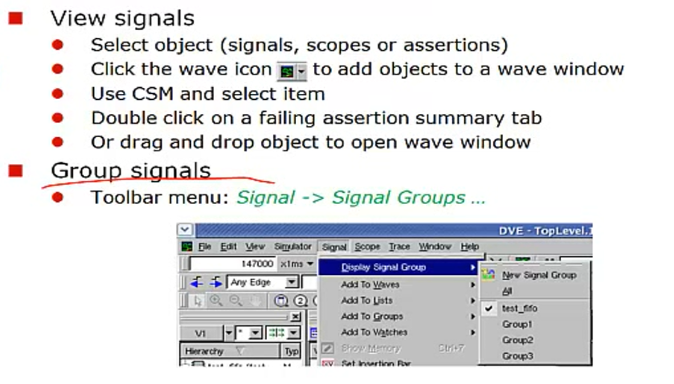

对信号分组
PPT3

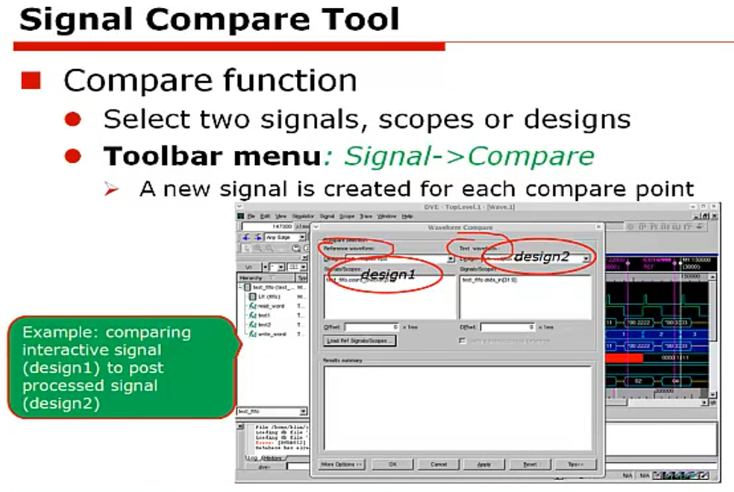

对信号的比较

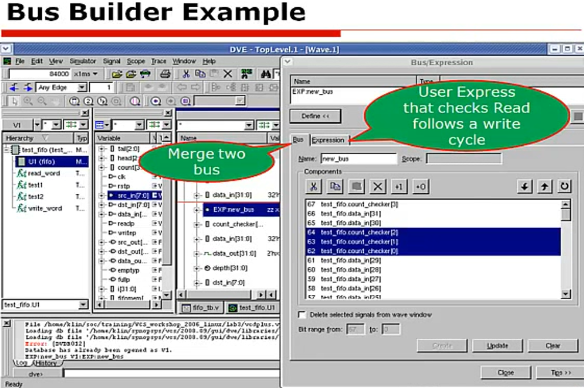

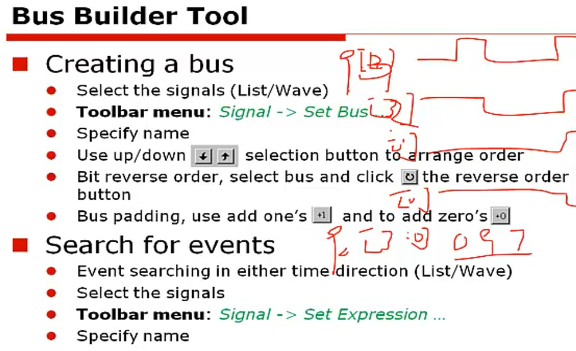

7. 建立BUS
PPT1
PPT2

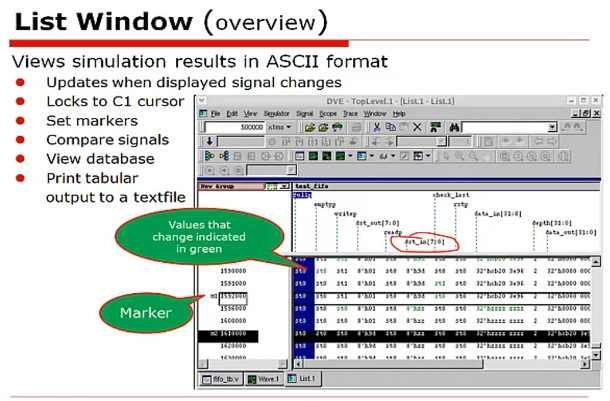

8. List Windows&Other
PPT1
PPT2
最后把Memory的波形也dump
PPT3

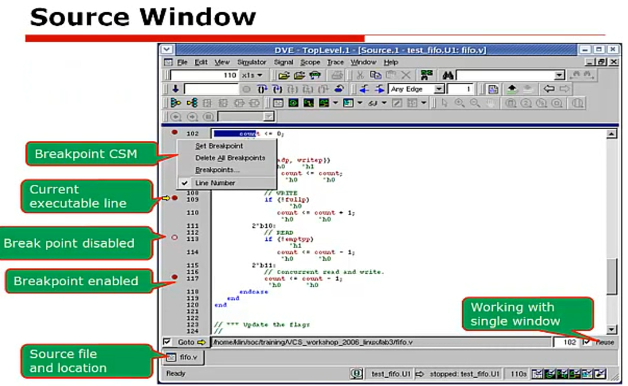

源代码中插入断点
PPT4

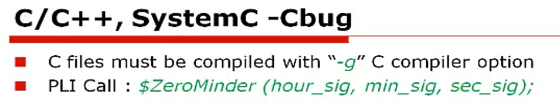

验证过程用到C语言的模型
PPT5

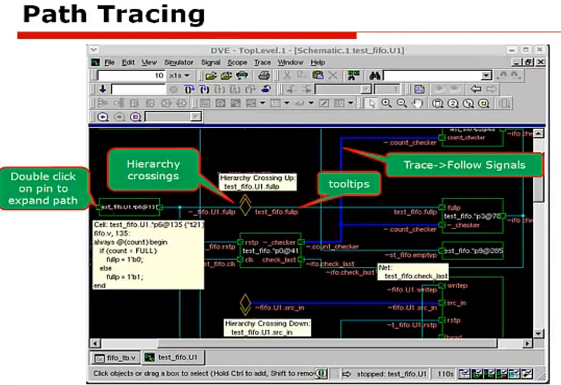

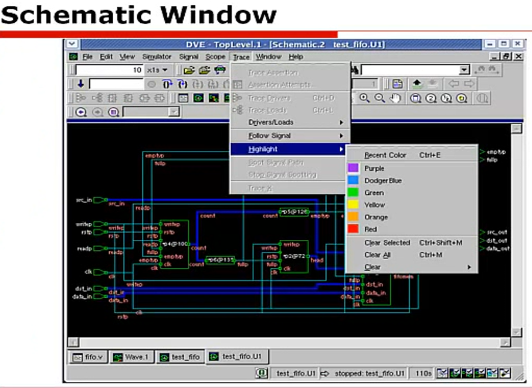

9.电路原理图
PPT1
PPT2
10 实验部分
执行后run一下
启动对应的进程号
点一个module显示所有的端口，task是没有信号的，funtion他们是动态的，所以task function需要monitor
add to wave form
- 拖动信号
- 按照鼠标中键，新增加标轴
- 波形放大缩小
- 区域性放大
- 设置信号的进制
- 波形里面以状态的形式（state name）
-
信号的分组和命名
-
查找7有没有出现
两个信号的比较，产生了一个新的信号
单步调试
进入到task funtion
构造一条BUS
crtl+选择信号，给总线命名
verilog调用C语言写的
