一
必備軟件和硬件
1、西門子STEP 7-MicroWIN SMART編程軟件
2、歐姆龍CX-Programmer編程軟件
3、Modbus Poll調試軟件
4、Modbus Slave調試軟件
5、以太網調試助手
6、西門子S7-200 Smart系列PLC
7、歐姆龍CP1H-E系列PLC
8、無線路由器
9、網線
二
通信實現目的
1、西門子S7-200 Smart讀取歐姆龍CP1H-E保持寄存器D0~D3並保持到自己的保持寄存器VW0~VW6里，使用Modbus之03功能碼實現；
2、西門子S7-200 Smart使用自己的保持寄存器VW8~VW14控制歐姆龍CP1H-E的保持寄存器D4~D7，使用Modbus之16功能碼實現。
三
通信連接說明
1、西門子S7-200 Smart本體自帶以太網口通過網線連接至無線路由器LAN接口；
2、歐姆龍CP1H-E本體自帶以太網口通過網線連接至無線路由器LAN接口。
四
Modbus TCP服務器通信參數
1、Modbus TCP服務器：歐姆龍CP1H-E
2、Modbus TCP服務器IP地址：192.168.1.160
3、Modbus TPC服務器子網掩碼：255.255.255.0
4、Modbus TCP服務器默認網關：192.168.1.1
5、Modbus TCP服務器端口號：502
五
Modbus TCP客戶端通信參數
1、Modbus TCP客戶端：西門子S7-200 Smart
2、Modbus TCP客戶端IP地址：192.168.1.150
3、Modbus TPC客戶端子網掩碼：255.255.255.0
4、Modbus TCP客戶端默認網關：192.168.1.1
5、Modbus TCP客戶端端口號：502
六
歐姆龍CP1H-E通信參數設置

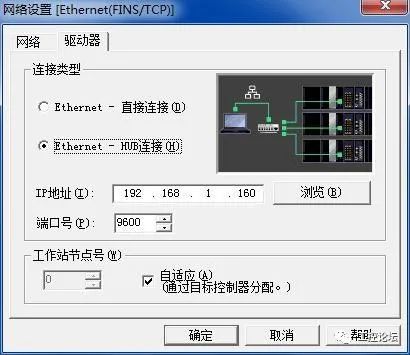

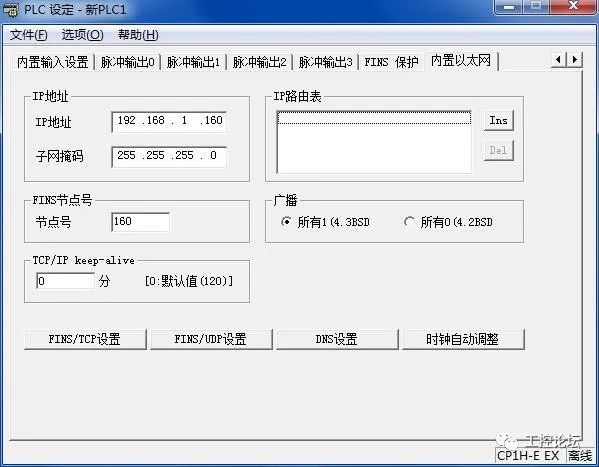

1、歐姆龍CP1H-E通信參數設置如下所示：

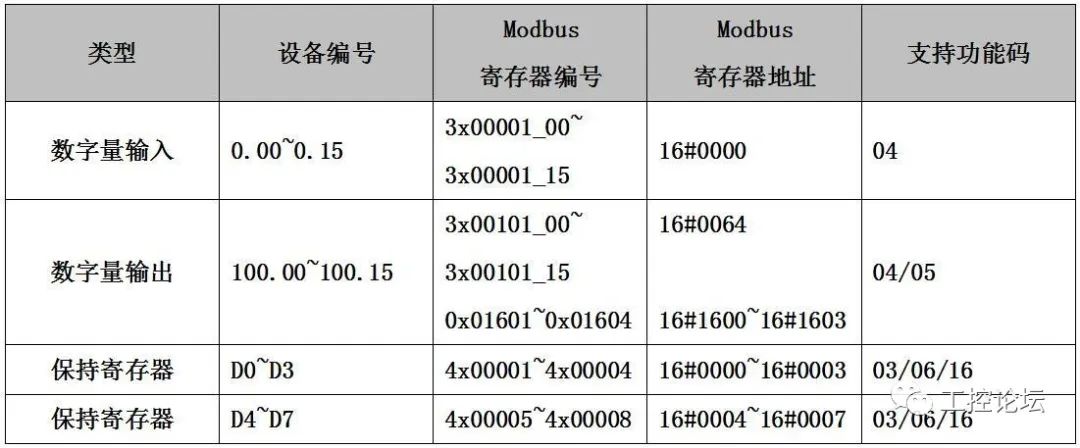

2、歐姆龍CP1H-E設備編號和Modbus寄存器編號、地址對應表如下所示：
七
歐姆龍CP1H-E實現Modbus TCP服務器相關指令

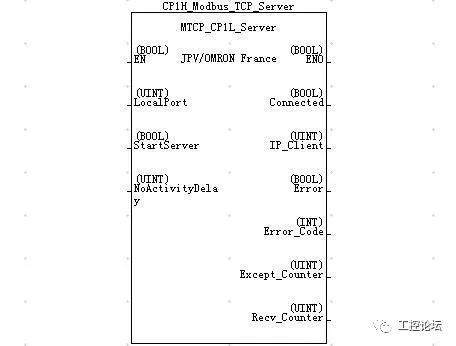

1、Modbus TCP Server功能塊：
Modbus TCP Server功能塊各個參數定義如下所示：
(1) EN使能：必須保證每一掃描周期都被使能；
(2) LocalPort：端口號，一般默認為502；
(3) StartServer：啟動TCP建立連接操作；
(4) NoActivityDelay：延遲時間；
(5) ENO：使能輸出；
(6) Connected：客戶端連接標志；
(7) IP_Client：客戶端IP；
(8) Error：錯誤標志位；
(9) Error_Code：錯誤代碼；
(10) Except_Counter：異常錯誤計數；
(11) Recv_Counter：接收請求計數。
八
歐姆龍CP1H-E實現Modbus TCP服務器編程
Modbus TCP Server功能塊編制的程序如下所示：

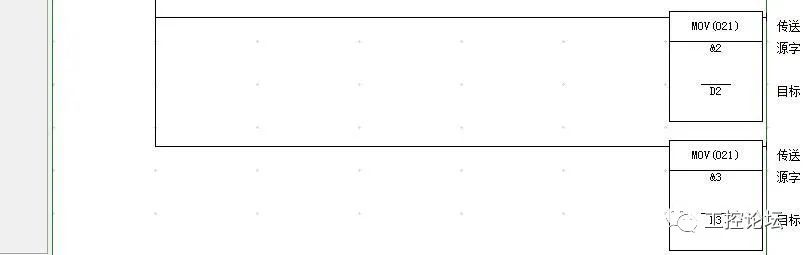

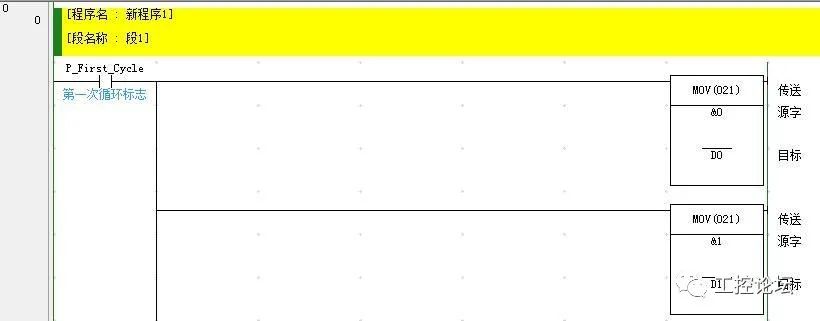

1、初始化時，給保持寄存器D0、D1、D2、D3分別賦值0、1、2、3：

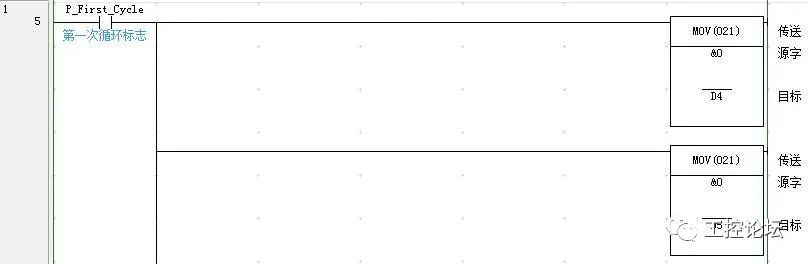

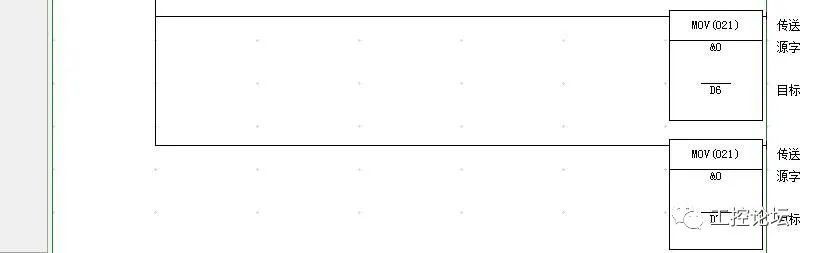

2、初始化時，給保持寄存器D4、D5、D6、D7分別賦值0、0、0、0：

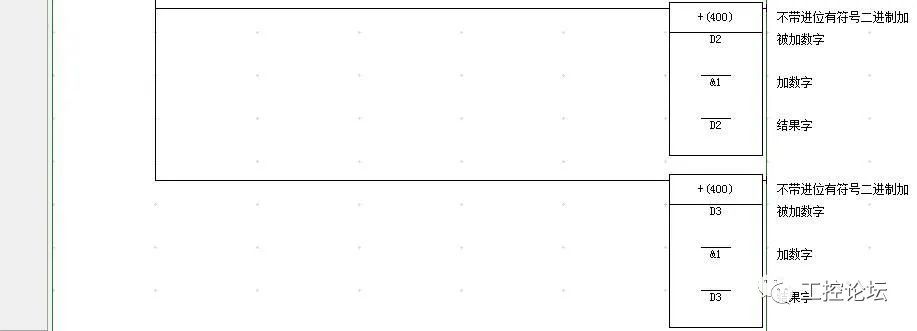

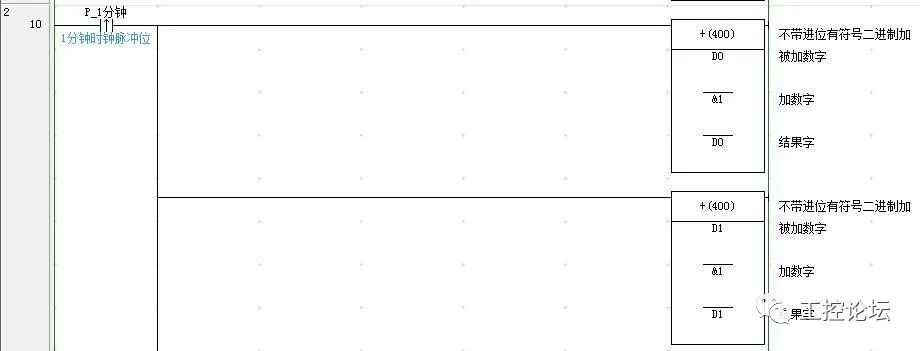

3、每1分鍾給保持寄存器D0、D1、D2、D3做加1操作：

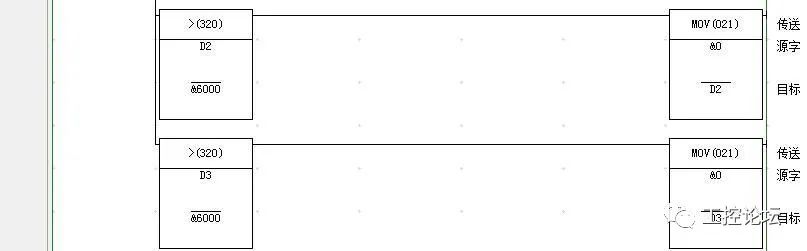

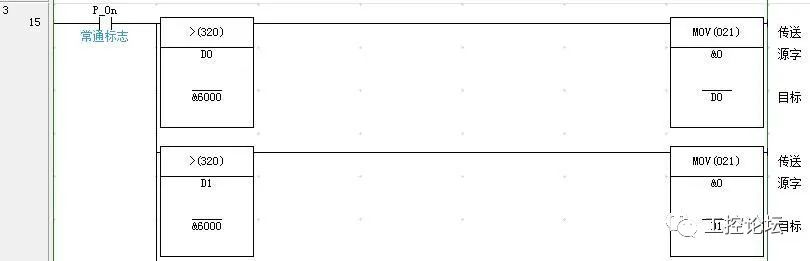

4、判斷保持寄存器D0、D1、D2、D3的值，如果大於6000，則各自進行清零操作：

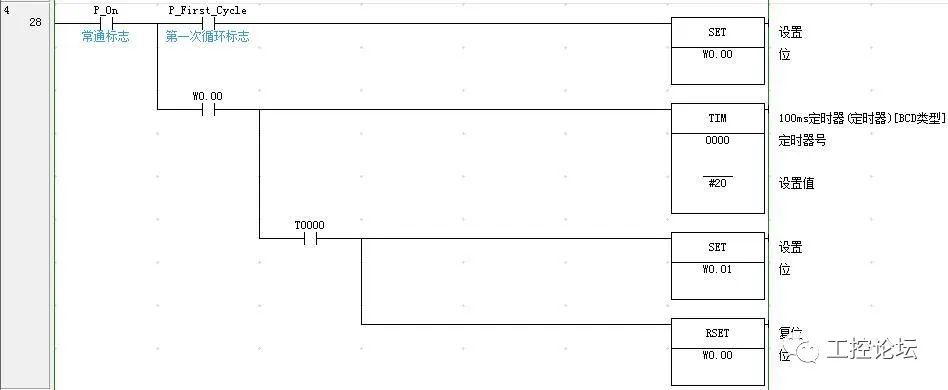

5、初始化置位W0.00，延時2000ms后置位W0.01、復位W0.00

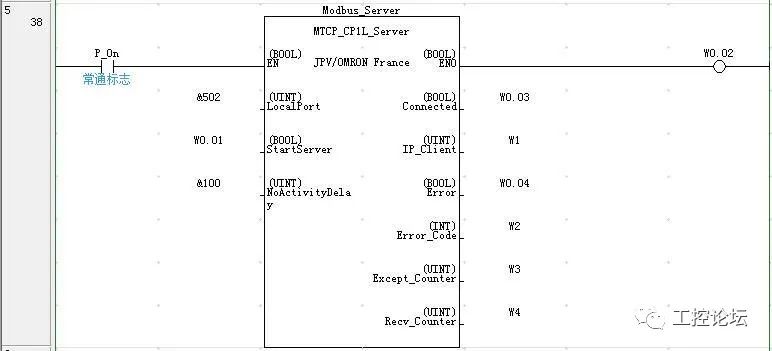

6、使用W0.01啟動Modbus TCP Server，端口號為502：
九
使用以太網調試助手測試歐姆龍CP1H-E之Modbus TCP服務器程序

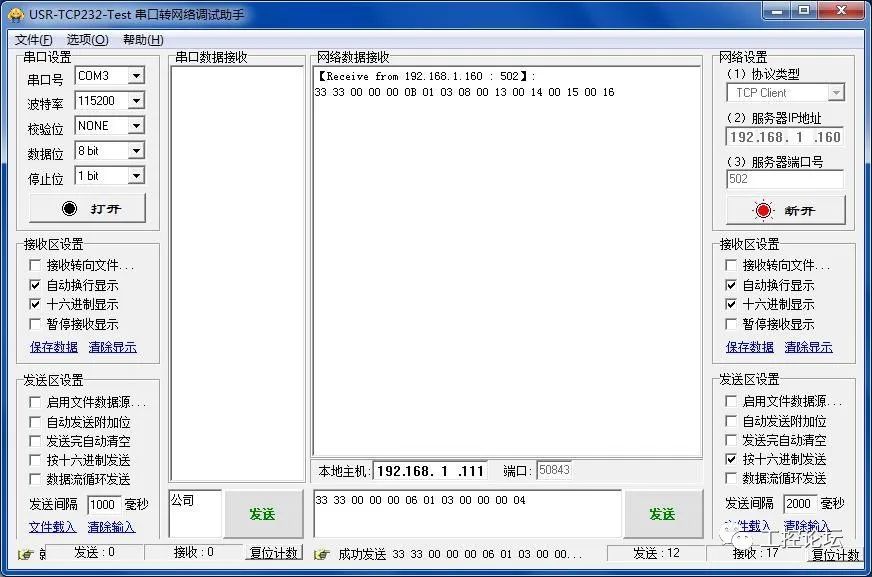

1、Modbus之03功能碼測試，讀取歐姆龍CP1H-E保持寄存器D0~D3的值：
以太網調試助手發送：33 33 00 00 00 06 01 01 00 00 00 04
歐姆龍CP1H-E返回：33 33 00 00 00 0B 01 03 08 00 13 00 14 00 15 00 16
則此時歐姆龍CP1H-E保持寄存器D0、D1、D2、D3的數據依次為16#0013、16#0014、16#0015、16#0016，以太網調試助手測試截圖如下所示：
2、Modbus之16功能碼測試，將歐姆龍CP1H-E保持寄存器D4~D7依次設置為1、2、3、4
以太網調試助手發送：EE EE 00 00 00 0F 01 10 00 04 00 04 08 00 01 00 02 00 03 00 04
歐姆龍CP1H-E返回：EE EE 00 00 00 06 01 10 00 04 00 04

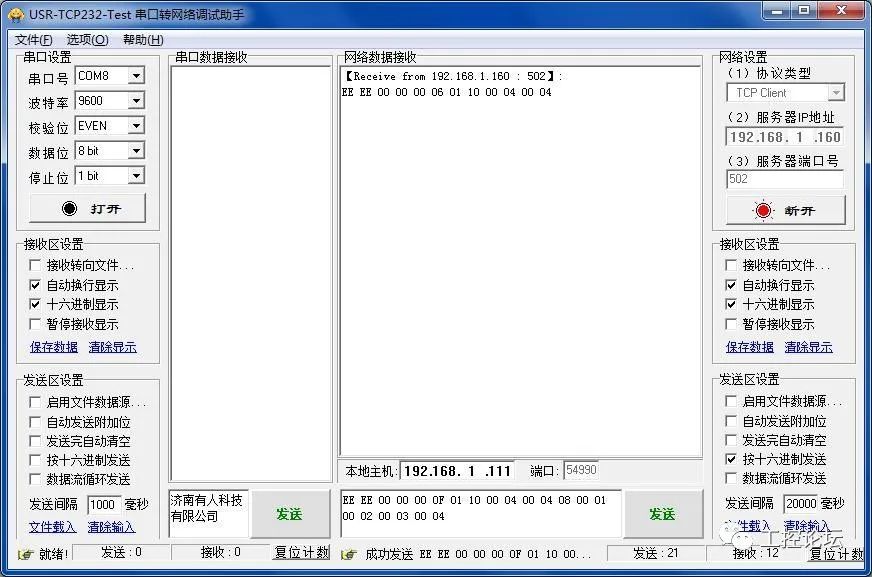

歐姆龍CP1H-E返回數據表明其保持寄存器D4、D5、D6、D7數據設置成功，以太網調試助手測試截圖如下所示：
3、測試總結：
以上Modbus之03和10功能碼測試通過，亦表明歐姆龍CP1H-E之Modbus TCP服務器程序正確無誤。此時可以斷開以太網調試助手和歐姆龍CP1H-E的通信連接。
十
西門子S7-200 Smart通信參數設置

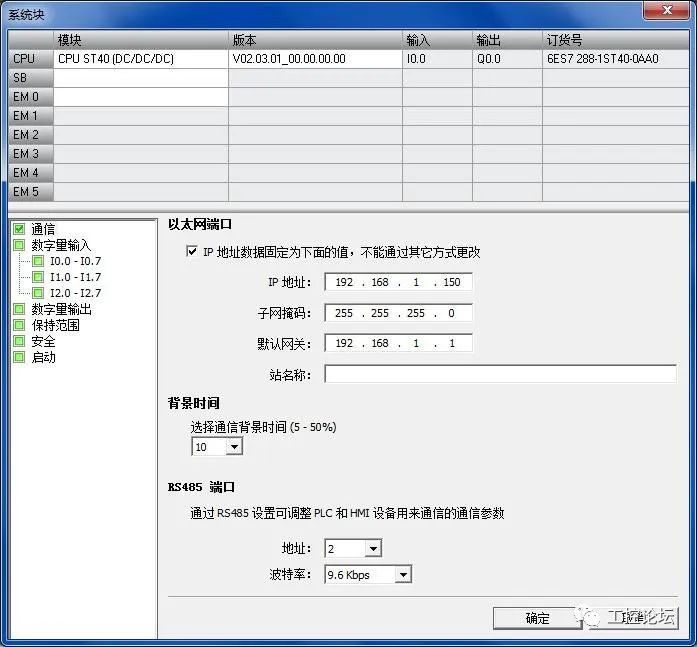

西門子S7-200 Smart通信參數設置如下圖所示：
十一
西門子S7-200 Smart實現Modbus TCP客戶端相關指令
1、MBC_Connect指令：
指令參數說明如下所示：
(1) EN 使能：必須保證每一掃描周期都被使能。
(2) Connect：啟動TCP 連接建立操作；
(3) Disconnect: 斷開TCP連接操作；
(4) ConnID: TCP 連接標識。注意：Modbus TCP 屬於TCP通信，也是開放式用戶通信中的一種，所以ConnID參數不能與其他TCP、ISO-on-TCP、UDP通信相同；
(5) IPaddr1~IPaddr4: Modbus TCP 服務器的IP地址，IPaddr1 是 IP 地址的最高有效字節，IPaddr4 是 IP 地址的最低有效字節；
(6) RemPort: Modbus TCP 服務器的端口號；
(7) LocPort：本地設備（Modbus TCP客戶端）上端口號；
(8) ConnectDone：Modbus TCP連接已經成功建立；
(9) Busy: 連接操作正在進行時；
(10) Error: 建立或斷開連接時，發生錯誤；
(11) Status：如果指令置位 “Error” 輸出，Status 輸出會顯示錯誤代碼。該錯誤代碼為參考開放式用戶通信庫指令錯誤代碼，具體請參考STEP 7-Micro/WIN SMART在線幫助。
2、MBC_MSG指令：
指令參數說明如下所示：
(1) EN 使能：同一時刻只能有一條MB_Client_MSG指令使能，EN 輸入參數必須一直接通直到 MB_Client_MSG 指令 Done 位被置 1；
(2) First 讀寫請求：每一條新的讀寫請求需要使用信號沿觸發；
RW 讀寫請求：為 0 時，讀請求；為 1 時，寫請求。開關量輸出線圈和保存寄存器支持讀請求和寫請求，開關量輸入觸點和模擬量輸入通道只支持讀請求。
(3) Addr 讀寫Modbus 服務器的Modbus 地址：00001 至 0XXXX 為開關量輸出線圈；10001 至 1XXXX 為開關量輸入觸點；30001 至 3XXXX 為模擬量輸入通道；40001 至 4XXXX 為保持寄存器。
(4) Count 讀寫數據的個數：對於 Modbus 地址 0XXXX、1XXXX ，Count 按位的個數計算；對於 Modbus 地址 3XXXX、4XXXX ，Count 按字的個數計算；一個 MB_Client_MSG 指令最多讀取或寫入 120 個字或 1920 個位數據。
(5) DataPtr 數據指針：參數 DataPtr 是間接地址指針，指向 CPU 中與讀/寫請求相關的數據的 V 存儲器地址。對於讀請求，DataPtr 應指向用於存儲從 Modbus 服務器讀取的數據的第一個 CPU 存儲單元。對於寫請求，DataPtr 應指向要發送到 Modbus 服務器的數據的第一個 CPU 存儲單元。
(6) Done 完成位：讀寫功能完成或者出現錯誤時，該位會自動置1。多條 MBC_MSG 指令執行時，可以使用該完成位激活下一條 MBC_MSG 指令的執行。
(7) Error：錯誤代碼，只有在 Done 位為1時錯誤代碼有效。
十二
西門子S7-200 Smart實現Modbus TCP客戶端編程
1、 初始化標志位清零，如下圖所示：

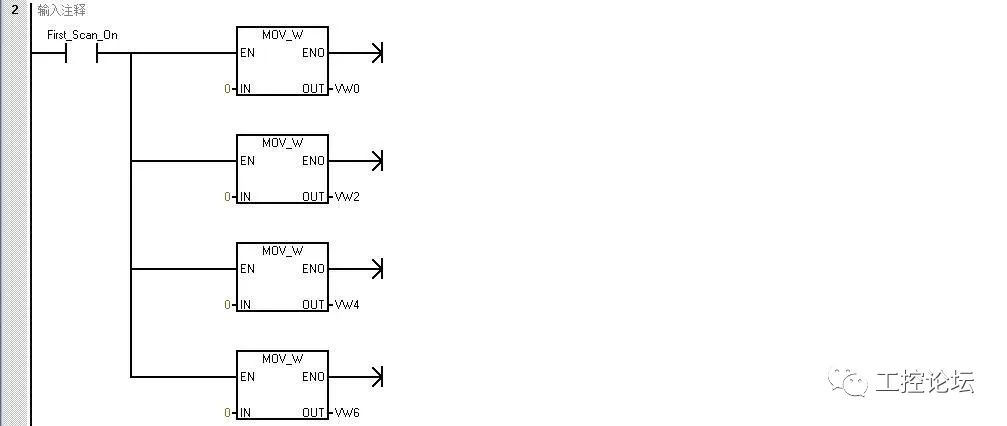

2、初始化給保持寄存器VW0、VW2、VW4、VW6清零，如下圖所示：

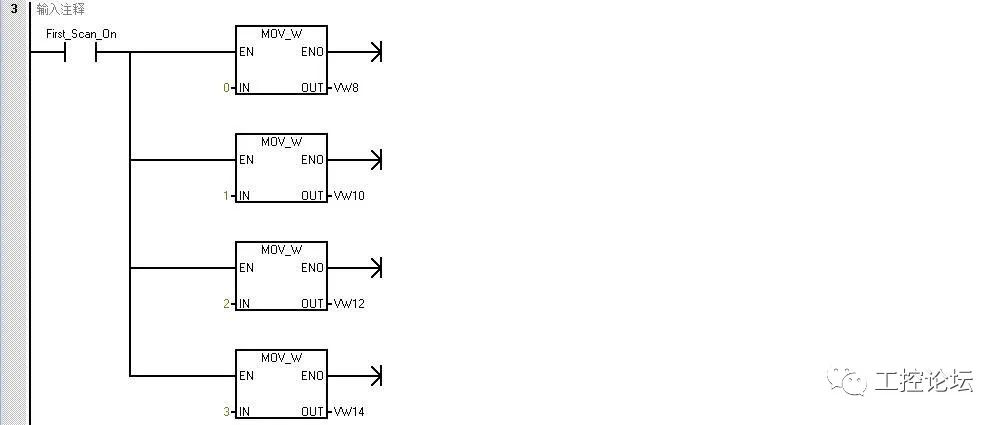

3、初始化時給保持寄存器VW8、VW10、VW12、VW14分別賦值0、1、2、3，如下圖所示：

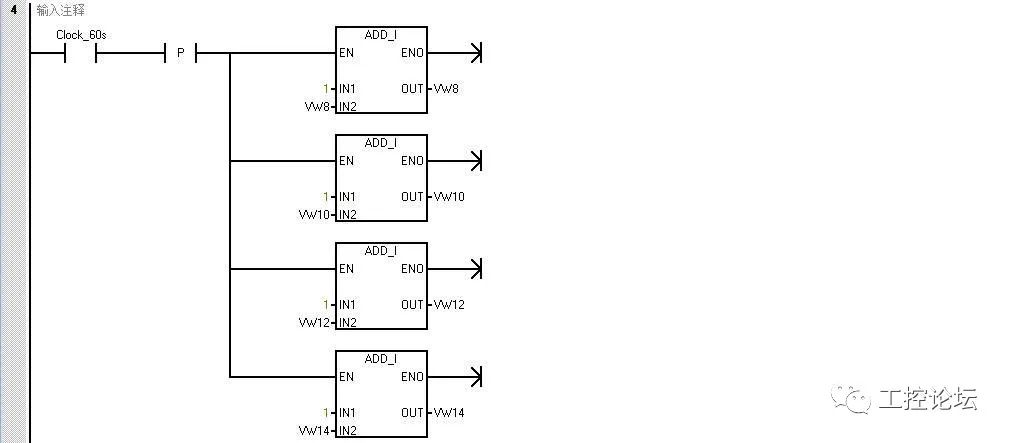

4、每一分鍾給保持寄存器VW8、VW10、VW12、VW14做加1操作，如下圖所示：

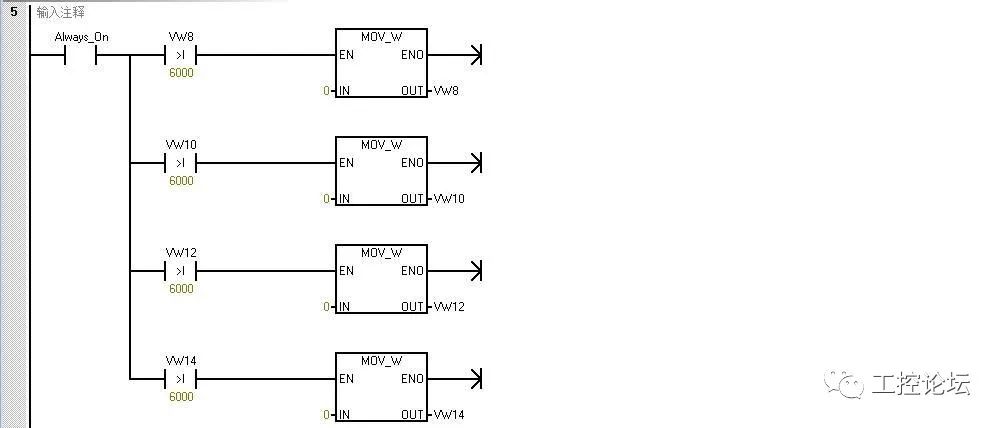

5、判斷保持寄存器VW8、VW10、VW12、VW14的值是否大於6000，如果大於6000，則進行清零操作，如下圖所示：
6、Modbus TCP Client連接成功標志位M0.2上升沿將M1.2置位，開始讀取Modbus TCP Server共計4路保持寄存器，如下圖所示：
7、Modbus TCP Client連接成功標志位M0.2下降沿復位各讀寫標志位，停止Modbus讀寫操作，如下圖所示：

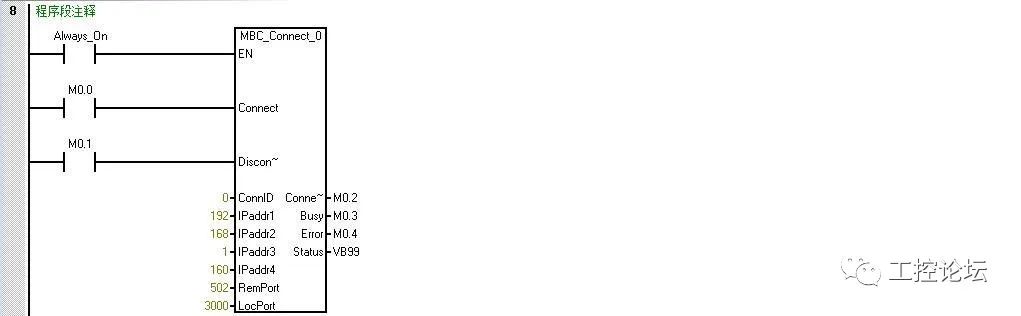

8、Modbus TCP Client連接Modbus TCP Server初始化，如下圖所示：

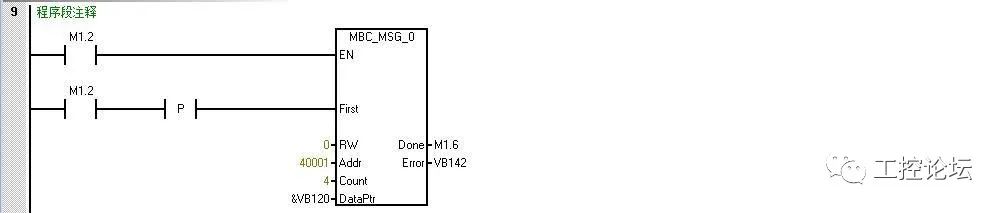

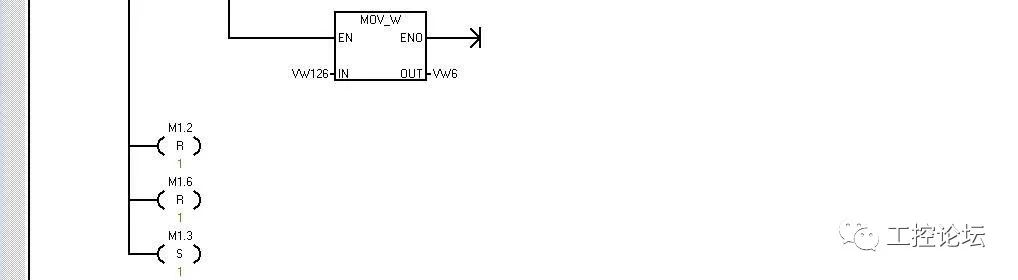

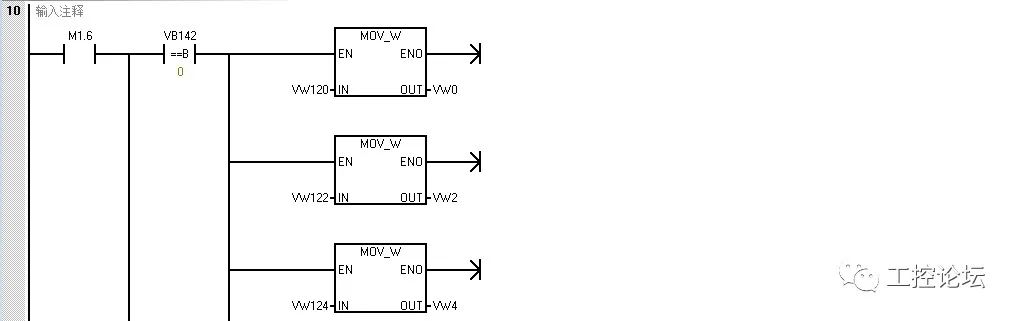

9、讀取Modbus TCP服務器4路保持寄存器部分程序，功能碼03，M1.2被置位后開始讀取歐姆龍CP1H-E共計4路保持寄存器，成功讀取后將讀取到的4路保持寄存器數據轉存至VW0~VW6里，置位M1.3去執行寫多路保持寄存器程序段，如下圖所示：

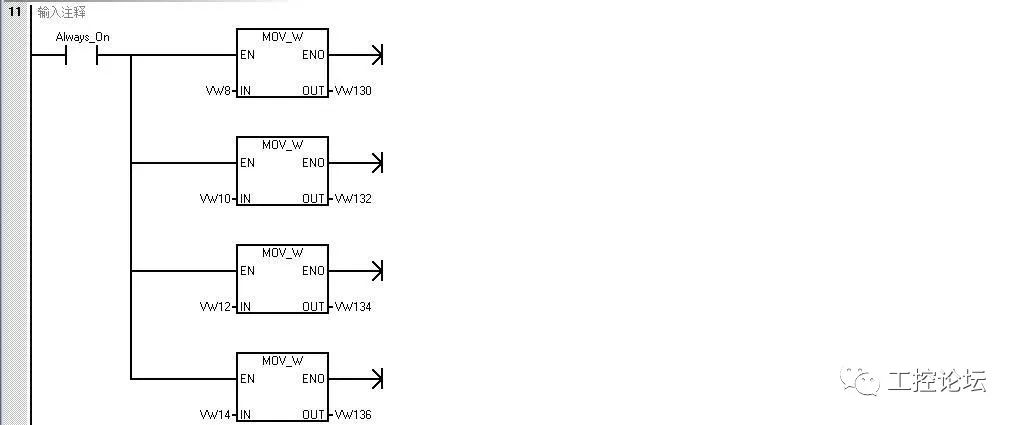

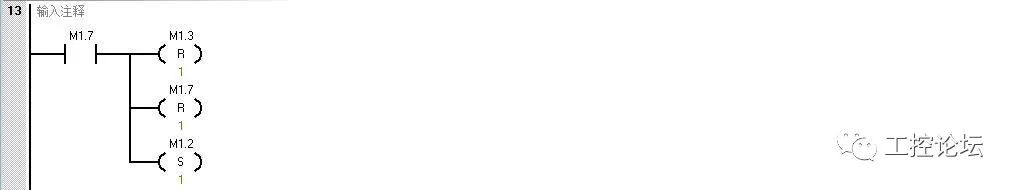

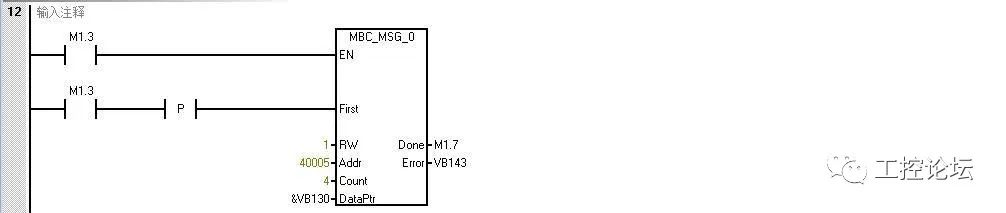

10、寫入Modbus TCP服務器4路保持寄存器部分程序，功能碼16， 現將保持寄存器VW8~VW14數據轉存至發送緩沖區里，M1.3被置位后開始執行寫入，成功寫入后即會將西門子S7-200 Smart保持寄存器VW8~VW14的數據寫入到歐姆龍CP1H-E保持寄存器D4~D7里，之后置位M1.2，循環執行讀取保持寄存器命令，如下圖所示：

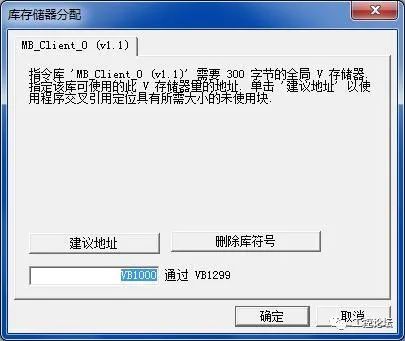

11、為MB_Client指令庫分配庫存儲器地址：
MB_Client指令庫需要占用 300個字節 V 存儲區用於庫存儲器地址分配。該庫存儲器分配地址不能與 MBC_MSG 指令參數DataPtr指向的 V 存儲器地址重疊，也不能與其它程序使用的地址有重疊，庫存儲器地址分配過程如下圖所示：
十三
西門子S7-200 Smart之Modbus TCP客戶端程序的監視

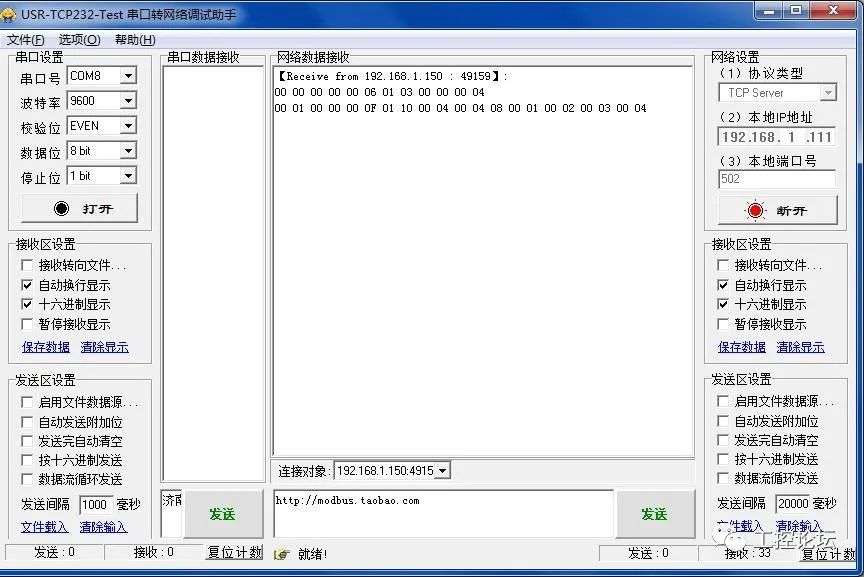

西門子S7-200 Smart和以太網調試助手建立連接成功后，以太網調試助手即可觀察到來自西門子S7-200 Smart發出的Modbus TCP命令，如下所示：
十四
西門子S7-200 Smart和歐姆龍CP1H-E實現Modbus TCP以太網通信測試
1、使用網線將西門子S7-200 Smart連接至無線路由器LAN口、使用網線將歐姆龍CP1H-E連接至無線路由器LAN口，完成硬件連接；
2、下載歐姆龍CP1H-E之Modbus TCP服務器通信程序；
3、下載西門子S7-200 Smart之Modbus TCP客戶端通信程序；
4、監控歐姆龍CP1H-E程序中W0.01是否置位，Modbus TCP服務器是否初始化完成；
5、監控西門子S7-200 Smart程序，並置位M0.0，建立與歐姆龍CP1H-E的Modbus連接。
6、按照既定要求觀察西門子S7-200 Smart和歐姆龍CP1H-E保持寄存器VW0~VW14、D0~D7，完成Modbus TCP以太網通信。
十五
總結
至此，西門子S7-200 Smart（Modbus TCP客戶端）和歐姆龍CP1H-E（Modbus TCP服務器）完美實現了Modbus TCP以太網通信。
