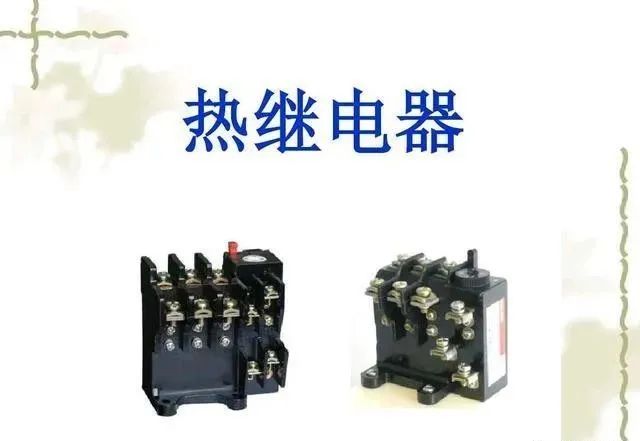

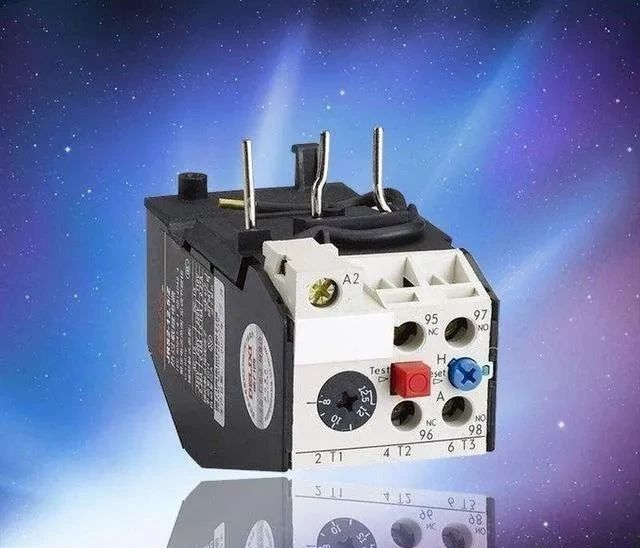

熱繼電器是電路控制中不可缺少的電氣元件，是一種應用比較廣泛的保護繼電器，具有反時限的保護特性， 熱繼電器是依靠電流通過發熱元件時所產生的熱量, 使雙金屬片受熱彎曲進而推動機構動作的一種電氣設備，主要用於電動機的過載保護，斷相保護以及在電流不平衡時提供保護等等。
熱繼電器的分類
熱繼電器的類型有許多種,其中常用的有:

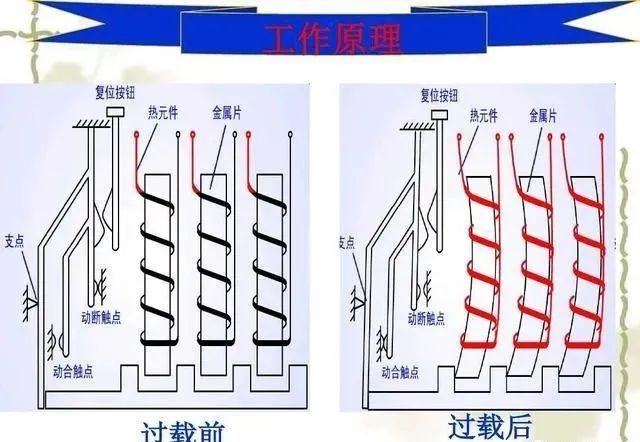

雙金屬片式：利用雙金屬片用兩種膨脹系數不同的金屬, 通常為錳鎳銅板軋制成受熱彎曲去推動杠桿而使觸頭動 作。
熱敏電阻式：利用電阻值隨溫度變化而變化的特性制成的熱繼電器。
易熔合金式：利用過載電流發熱使易熔合金達到某一溫度值時,合金熔化而使繼電器動作。
總結：其中雙金屬片式熱繼電器是目前使用的主流熱繼電器類型。
熱繼電器使用中常見故的障及處理方法。
一，用電設備操作正常但熱繼電器頻繁動作或電氣設備燒毀但熱繼電器不動作。
1，熱繼電器故障產生原因:
(1) 熱繼電器整定電流與被保護設備額定電流值不符。
(2) 熱繼電器可調整部件固定螺釘松動不在原整定點上。
(3) 熱繼電器通過了巨大短路電流后, 雙金屬片已經產生永久變形。
(4) 熱繼電器久未校驗,灰塵聚積或生銹或動作機構卡住,磨損, 膠木零件變形等。
(5) 熱繼電器可調整部件損壞或未對准刻度。
(6) 熱繼電器蓋子未蓋上或未蓋好。
(7) 熱繼電器外接線螺釘未擰緊或連接線不符合規定。
(8) 熱繼電器安裝方式不符合規定或安裝環境溫度與保護電氣設備 的環境溫度相差太大。
2，以上故障相對應的處理方法：
(1) 按保護設備容量來計算和更換合適的熱繼電器。
(2) 將螺釘擰緊,重新進行調整試驗。
(3) 對熱繼電器重新進行調整試驗。
(4) 清除灰塵污垢,重新進行校驗,正常一年一次。
(5) 修好損壞部件,並對准刻度,重新調整。
(6) 蓋 好熱繼電器的蓋子。
(7) 把 螺釘擰緊或換上合適的接線。
(8) 將 熱繼電器按規定方向安裝並按兩地溫度相差的情況配置適當 的熱繼電器。
二，熱繼電器動作的時候不標准：時快時慢。
1，熱繼電器故障產生的原因:
（1） 內部機構有某些部件松動。
（2）在檢修中使雙金屬片彎曲。
（3）外接螺釘未擰緊。
2，故障相應的處理方法：
(1) 將機構部件加固擰緊。
(2) 用高倍電流試驗幾次或將雙金屬片拆下熱處理,以去除熱應力。
(3) 擰緊外接螺釘。
三. 熱繼電器接入后主電路不通。
1，熱繼電器故障產生的原因:
(1) 熱元件燒毀。
(2) 外接線螺絲未擰緊。
2，熱繼電器故障相對應的處理方法：
(1) 更換熱元件或熱繼電器。
(2) 擰緊外接螺釘。
四，熱繼電器控制電路不通。
1。熱繼電器故障產生的原因：
(1) 觸頭燒毀或動片彈性消失,動靜觸頭不能接觸。
(2) 由於刻度盤或調整螺釘轉不到合適位置將觸頭頂開。
2，熱繼電器故障相對應的處理方法：
(1) 修理觸頭和觸片或者更換熱繼電器。
(2) 調整刻度盤或調整螺釘。
熱繼電器故障是電工在維修作業過程中必不可少的故障排查環節，也是故障發生率很高的地方，所以了解和掌握熱繼電器的基本故障是十分有必要的，也能夠讓我們的故障排查工作更加快速有效的進行。
