實用】博途S7-1200 如何使用仿真功能
↑戳上方 藍字 “ PLC發燒友 ” 關注我們！
說到博途軟件，大家首先想到的肯定是1200 、1500 PLC編程軟件，接觸過200系列PLC的學員肯定知道，200系列PLC是不自帶仿真軟件，需要仿真必須采用第三方仿真軟件，否則跟根本仿真不了，那么博途就不一樣咯！博途是自帶仿真軟件，可以自由切換仿真，非常的方便，那么問題來了，竟然如此的方便，那我該如何使用呢？接下來，我將會和大家來分析如何使用博途的仿真軟件！1
一、建立程序
第一步：（添加一個CPU設備，這里選擇1214C DC DC DC、版本V4.1）
第二步：（在設備視圖里選中CPU以太網網口，下方會出現PLC屬性—常規—以太網地址—IP協議選中在項目中設置IP地址）
IP地址：192.168.0.1
子網掩碼：255.255.255.0
（IP地址必須要和電腦本地連接IPV4地址是在同一個網段）
第三步：（在PLC變量—默認變量表創建以下變量）
啟動按鈕—M0.0
停止按鈕—M0.1
電機運行—Q0.0
（在仿真時不能使用外部I點，否則不能被仿真與強制，建議采用M點）
第四步：（在程序塊0B1主程序里編寫如下圖啟保停程序）
運行仿真並使用
第一步：（在左上角菜單欄上點擊開始仿真按鈕，即可打開仿真軟件。）
如何找不到的情況下，可以鼠標靠近圖標即可顯示圖標名稱，方便識別仿真軟件。

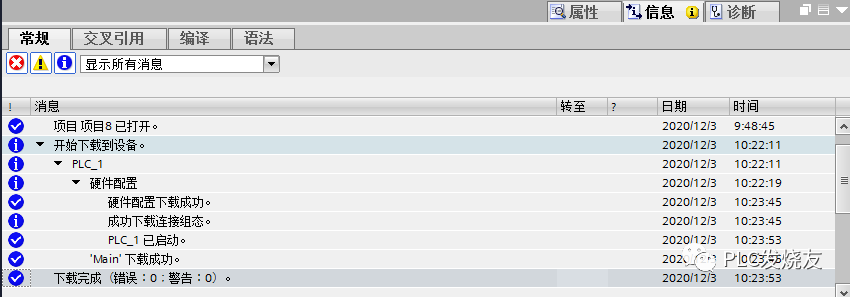

第二步：（仿真軟件打開，點擊下載即可把程序下載到仿真器當中去。）
第二步：（點擊左上角菜單欄在線按鈕）
第三步：（在監視之前要確認仿真軟件是否在RUN運行狀態並且是綠燈，然后點擊程序上方菜單欄一個眼鏡的圖標開啟監視）
第四步：（鼠標選中啟動按鈕觸點並右擊修改—修改為1即可啟動電機。）
第五步：（鼠標選中停止按鈕觸點並右擊修改—修改為1即可停止電機。）
此時此刻仿真已經成功完成了，大家都理解並且掌握了嗎？可以在上述文章找答案！
溫馨提醒：在仿真之前要確保已成功安裝S7-PLCSIM仿真軟件，否則不能進行仿真！另外在仿真監視程序時啟動按鈕修改為1一定要再次修改為0否則再次是啟動不了的，按鈕是不能自動復位的，停止按鈕也是如此！
