onvif_profileS和GB28181 流媒體 rtsp nvr svr I幀，P幀，B幀

備忘

528 tpc-b-nt 19a tpc-b

Z:\03-公共資料\02-docs

VLC 網絡串流 rtsp://192.168.1.120:554/live?channel=1&subtype=1

onvif

https://www.onvif.org/ch/profiles/whitepapers/

H.265是和H.26x/MPEG-x AVC一樣是一種編碼壓縮的技術，其具體高效率的編碼方式，設備支持H.264和H.265。

MJPEG是網絡攝像機的壓縮格式。也是現在主流壓縮格式。幾乎所有的視頻監控設備廠商都以這兩種產品為主。想讓圖像像素更高，畫質更清晰，那就必須依靠壓縮技術來優化。

MPEG4編碼標准,mp4和avi

SVAC《安全防范監控數字視音頻編解碼技術標准》是國家規范化的編碼方式，安全防范監控行業獨特要求的技術標准協議，也是一種編碼技術。

GB/T28181是《安全防范視頻監控聯網系統信息傳輸、交換、控制技術要求》一部國家標准。

ONVIF和PSIA是國際的通用接口協議、標准

攝像頭相當於一個服務器，監控平台相當於客戶端

infray:艾睿攝像頭 海康、大華

Profiles A、C、D和M 適用於門禁控制，Profiles G、Q、M、S與T 適用於視頻系統。

*視頻流* RTSP/RTP協議

Profile S

用於基本視頻流

• 視頻流和配置

Profile S專為基於IP的視頻系統而設計。 Profile S設備（例如，IP網絡攝像機或視頻編碼器）是可以通過IP網絡將視頻數據發送到Profile S客戶端的設備。 Profile S客戶端（例如，視頻管理軟件）是可以從Profile S設備配置，請求和控制IP網絡上的視頻流的設備。 Profile S還涵蓋了用於PTZ控制，音頻輸入，多播和繼電器輸出的ONVIF規范，適用於符合此類功能的設備和客戶端。

PTZ 在安防監控是 Pan/Tilt/Zoom 簡寫，代表雲台全方位（上下、左右）移動及鏡頭變倍、變焦控制。

RTMP(實時消息傳輸協議)，Adobe的私有協議，協議基於TCP，是一個協議族。是一種設計用來進行實時數據通信的網絡協議，支持RTMP協議的流媒體、交互服務器之間進行音視頻和數據通信。RTMP與HTTP一樣，都屬於TCP/IP四層魔性的應用層。

直播Nginx-rmtp-module：音視頻（或桌面）采集---》OBS推流---》視頻服務器（美顏、鑒黃等處理）---》拉流

元數據：描述數據屬性的信息，人物特征性格，電影演員信息。

RTSP實時流傳輸協議

（1）是流媒體協議。

（2）RTSP協議是公有協議，並有專門機構做維護。.

（3）RTSP協議一般傳輸的是 ts、mp4 格式的流。

（4）RTSP傳輸一般需要 2-3 個通道，命令和數據通道分離。

RTSP，拉的模式

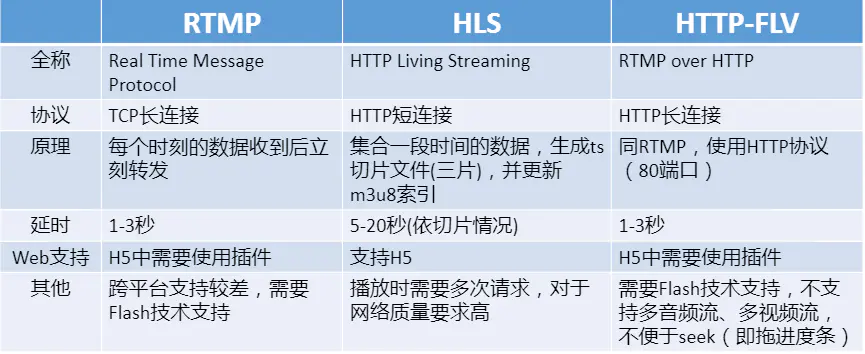

RTMP 可以用在雙端，但 HLS 只能用在拉流端，記住這層關系。

國標28181

\192.168.1.200\public\01-技術文檔\04-協議文檔\國標文檔

國標28181，應用層協議，解決平台與平台對接（通信）問題，推的模式，可以實現視頻流出外網。基於SIP協議，視頻流出外網。

SIP：會話發起協議，基於文件的應用層控制協議，用於創建、修改和釋放一個或多個參與者的會話。

RTP：網絡傳輸協議，在互聯網上傳遞音頻和視頻的標准數據包格式，多播協議用於單播；RTP協議和RTP控制協議RECP一起使用，船艦在UDP協議上。

SIP服務器和媒體服務器可以是同一個設備
媒體流接受者：攝像機推給媒體服務器，媒體服務器再推給媒體設備接受者，媒體服務器相當於分發,中轉(也可以直接推給媒體流接受者)然后提供RTSP、RTMP、FLV、HLS多種格式進行分發，實現web瀏覽器、手機瀏覽器、微信、PC客戶端等各終端無插件播放。

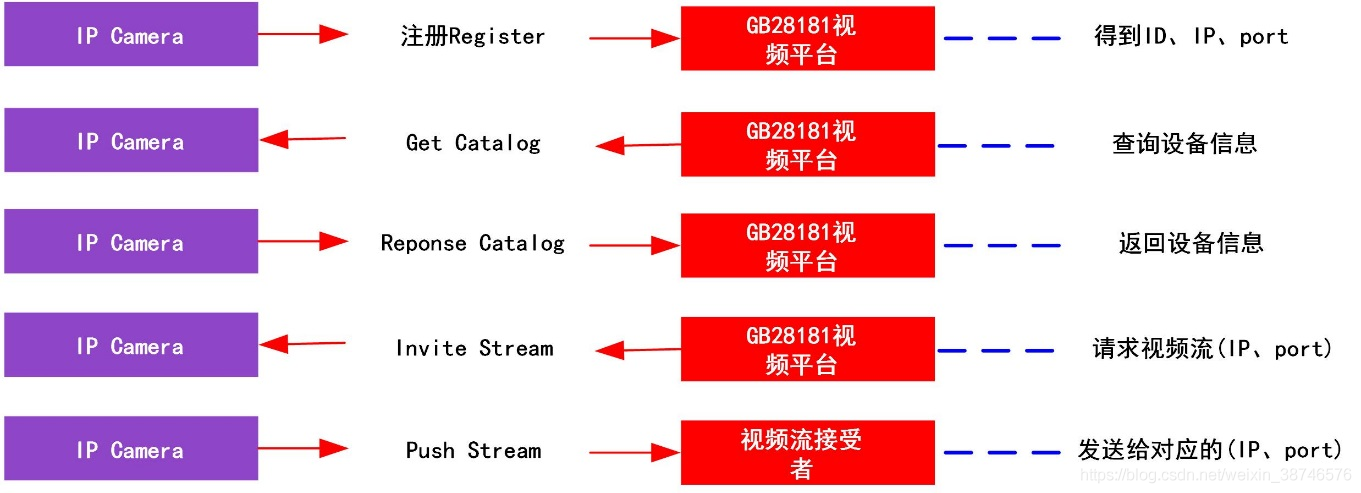

常見的GB28181報文，包括注冊（REGISTER）、注銷（REGISTER）、心跳（Keepalive）、INVITE、雲台控制（PTZ）；並且針對海康、大華品牌的IPC分別在同網和跨網（跨路由器）的情況下進行分析。

get請求比較多。

NVR

NVR，全稱Network Video Recorder，即網絡視頻錄像機，是網絡視頻監控系統的存儲轉發部分，NVR與視頻編碼器或網絡攝像機協同工作，完成視頻的錄像、存儲及轉發功能。

VSR

​ XX-VSR-AS1608AP-V100

192.168.1.145 智能分析平台，

AI預覽，多通道預覽，回放管理，智能檢索

智能管理（智能預案配置、算法配置、授權）

相機管理，儲存管理，流量統計

預警布防，預警查詢

系統設置、日志、重啟、對講、關機

1.添加布控告警相關接口

SVR

提升畫質，可以讓1080p的顯示器呈現4K分辨率的畫質。

onvifserver

鑒權 Authentication 獲取unvif鑒權、設置鑒權方式、crud用戶

blp業務邏輯處理

http.HandleFunc 函數類型（用這個） 這個第二個參數是一個方法，參數是ResponseWriter, 和 *Request 所以使用的時候需要傳方法。

http.Handle 第二個參數是Handler這個接口, 這個接口有一個ServeHTTP()的方法，所以這個方法使用的時候需要自己去定義struct實現這個Handler接口。

ListenAndServe使用指定的監聽地址和處理器啟動一個HTTP服務端。處理器參數通常是nil，這表示采用包變量

SOAP（簡答對象訪問協議）

使用XML作為序列化編碼格式的RPC調用

xml.Marshal Marshal函數返回v的XML編碼。

Unmarshal解析XML編碼的數據並將結果存入v指向的值。v只能指向結構體、切片或者和字符串。良好格式化的數據如果不能存入v，會被丟棄。

message... 不定長切片

log

​ log.Info("RequestName:", requestName)

​ log.Warn("Write response error:", err)

​ log.Errorf("Message marshal error:", err)

uuid序列化？

BuildDiscoverMessage 設備發現

NTP網絡時間協議，同步時間

SDP

SDP全稱是Session Description Protocol，翻譯過來就是描述會話的協議。主要用於兩個會話實體之間的媒體協商。

什么叫會話呢，比如一次網絡電話、一次電話會議、一次視頻聊天，這些都可以稱之為一次會話。

那為什么要去發這個描述文本呢，主要是為了解決參與會話的各成員之間能力不對等的問題，如果參加本次通話的成員都支持高質量的通話，但是我們沒有去進行協議，為了兼容性，使用的都是普通質量的通話格式，這樣就很浪費資源了。所以SDP的作用還是很有必要的。

19A

1.功能

登錄

go.mod go.sum 依賴管理

golang的time.Format方法一定要用2006-01-02 15:04:05作參數

dev mgr文件：數據方法寫到dev里面，mgr調用dev

​ dev DevTemp //測溫分析設備

圖片存在哪里，存在sdk卡里面

thermaltemp

arch

開爾文(K)=273.15+攝適度(T)

arch:硬件差異層，屏蔽硬件體系結構差異，實現業務組件跨平台運行

arch_amd64.go 空實現 return true

blp

temp_data 獲取溫度數據

獲取點線面框架溫度，存到切片

兩個全局變量 result TempResult mtx sync.RWMutex

router

restful API規范，get獲取數據，post提交數據，put修改數據，delete刪除數據

beego.GlobalControllerRouter["neuron/function/thermal/thermaltemp/http:Controller"] =

append(beego.GlobalControllerRouter["neuron/function/thermal/thermaltemp/http:Controller"],

    beego.ControllerComments{

        Method: "GetTempDifference",//方法名

        Router: "/difference",

        AllowHTTPMethods: []string{"get"},

        MethodParams: param.Make(),

        Filters: nil,

        Params: nil})

cmd.go 啟動和停止，獲取配置，初始化數據，開始執行。

rune

• rune是int32的別名，在所有方面都等同於int32
• 按慣例，它用於區分字符值和整數值。

http://192.168.1.140/v1/thermal/temp/tempFrame/temp GetTempFace 每秒獲取人臉溫度

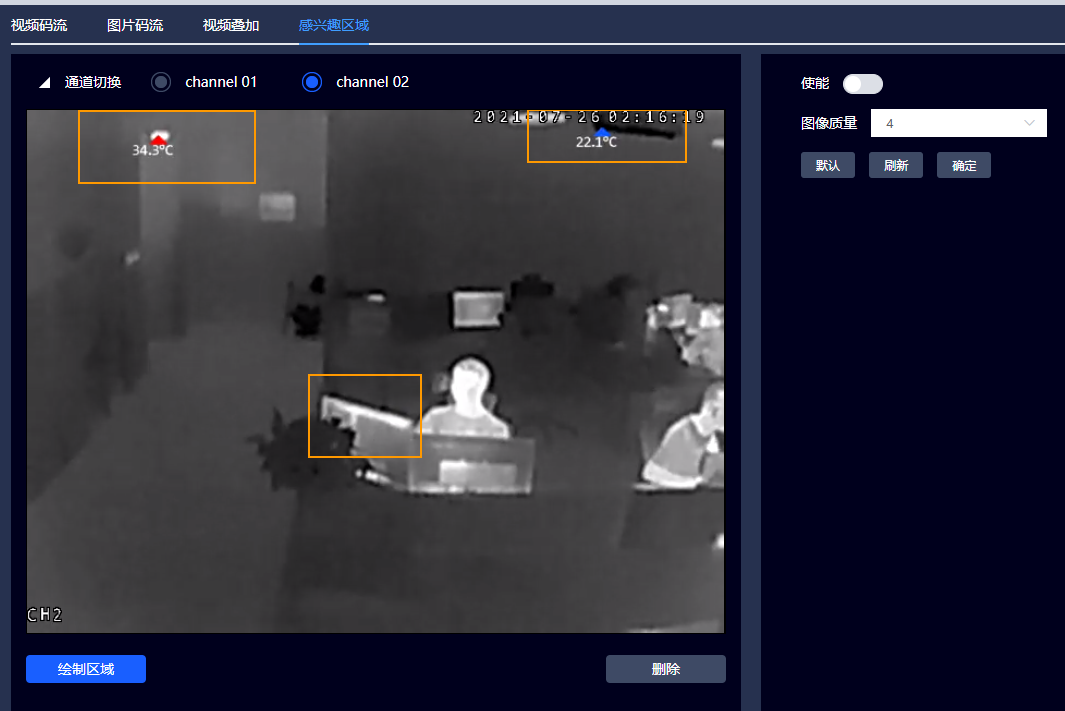

感興趣區域報警聯動事件

設置-相機設置 視頻 感興趣區域 物體溫度超過80攝氏度，聲音報警

目前已實現的功能：使能、圖像質量、可見光和測溫兩個通道、繪制區域（四個區域）、刪除繪制區域。

1. 前端獲取繪制區域xy軸坐標（對角線），傳給后端，500毫秒獲取一次溫度；

   攝氏度 = （華氏度 - 32） * 5/9℃
   華氏度 = 攝氏度 * 9/5 + 32℉
   開爾文 = 攝氏度+273.15K

   tempRegion [arch.MaxTempAreas]dsd.TempData //當前區域測溫數據

   cfgRegion conf.TempRegionConfigs //當前區域測溫配置

2. 溫度異常報警：最高溫（TempRangeMax float32 description:"溫寬:最高溫,用於整幀測溫"）、最低溫，調溫度和區域接口



3. 溫度超過80觸發 channel 01拍照，拍照存在SD卡里面

代碼

http.go

// @Title 獲取測溫區域配置
// @Summary 獲取測溫區域配置
// @Description 獲取測溫區域配置
// @Param	 default  query	    bool   false	 "默認配置"
// @Success  200      {object}  []conf.TempRegionConfig
// @Failure  400300   獲取配置失敗
// @router   /tempRegion [get]
func (c *Controller) GetTempRegion() {
	var err error
	rsp := apis.Response{}
	c.Data["json"] = &rsp
	defer c.ServeJSON()

	dft, _ := c.GetBool("default", false)
	cfg := conf.TempRegionConfigs{}
	if dft {
		err = config.GetDefault(&cfg)
	} else {
		err = config.GetConfig(&cfg)
	}
	if err != nil {
		rsp.Error(errors.ErrGetCfgFailed, err.Error())
		return
	}
	cfg.ConvTemp2Std()
	rsp.Success(cfg)
}

// @Title 設置測溫區域配置
// @Summary 設置測溫區域配置
// @Description 設置測溫區域配置
// @Param	 cfg    body	 []conf.TempRegionConfig  true	"測溫區域配置"
// @Success  200
// @Failure  400000   操作失敗
// @router   /tempRegion [put]
func (c *Controller) SetTempRegion() {
	rsp := apis.Response{}
	c.Data["json"] = &rsp
	defer c.ServeJSON()

	tmpcfg := conf.TempRegionConfigs{}
    //將數據解碼 Marshal將數據編碼成json字符串
	err := json.Unmarshal(c.Ctx.Input.RequestBody, &tmpcfg)
	if err != nil {
		rsp.Error(errors.ErrBadRequest, err.Error())
		return
	}

	tmpcfg.ConvTemp2K()
	//非使能項需要恢復到默認值,使能項判斷是否是區域
	if !tmpcfg.Verify() {
		rsp.Error(errors.ErrBadRequest, "Param verification failed")
		return
	}

	err = config.SetConfig(tmpcfg)
	if err != nil {
		rsp.Error(errors.ErrOprFailed, err.Error())
		return
	}

	rsp.Success()
}

// @Title 獲取測溫區域溫度值
// @Summary 獲取測溫區域溫度值
// @Description 獲取測溫區域溫度值，當id>0時獲取指定規則ID的溫度值
// @Param	 id       query     uint32     false	"區域測溫序號ID"
// @Success  200      {object}  []dsd.TempData
// @Failure  400300   獲取配置失敗
// @router   /tempRegion/temp [get]
func (c *Controller) GetTempRegionTemp() {
	rsp := apis.Response{}
	c.Data["json"] = &rsp
	defer c.ServeJSON()

	data := blp.GetIns().GetRegionTempData()
	id, _ := c.GetUint32("id", 0)
	if id > 0 {
		tmpdata := data[id-1]
		tmpdata.ConvTemp2Std()
		rsp.Success(tmpdata)

	} else {
		data.ConvTemp2Std()
		rsp.Success(data)
	}
}

I幀，P幀，B幀

I幀是關鍵幀，屬於幀內壓縮，和AVI的壓縮是一樣的。P是向前搜索，B是雙向搜索，它們都是基於I幀來壓縮數據。

I幀表示關鍵幀，你可以理解為這一幀畫面的完整保留；解碼時只需要本幀數據就可以完成（因為包含完整畫面）

P幀表示的是這一幀跟之前的一個關鍵幀（或P幀）的差別，解碼時需要用之前緩存的畫面疊加上本幀定義的差別，生成最終畫面。（也就是差別幀，P幀沒有完整畫面數據，只有與前一幀的畫面差別的數據）

B幀是雙向差別幀，也就是B幀記錄的是本幀與前后幀的差別（具體比較復雜，有4種情況），換言之，要解碼B幀，不僅要取得之前的緩存畫面，還要解碼之后的畫面，通過前后畫面的與本幀數據的疊加取得最終的畫面。B幀壓縮率高，但是解碼時CPU會比較累~。

從上面的解釋看，我們知道I和P的解碼算法比較簡單，資源占用也比較少，I只要自己完成就行了，P呢，也只需要解碼器把前一個畫面緩存一下，遇到P時就使用之前緩存的畫面就好了，如果視頻流只有I和P，解碼器可以不管后面的數據，邊讀邊解碼，線性前進，大家很舒服。
但網絡上的電影很多都采用了B幀，因為B幀記錄的是前后幀的差別，比P幀能節約更多的空間，但這樣一來，文件小了，解碼器就麻煩了，因為在解碼時，不僅要用之前緩存的畫面，還要知道下一個I或者P的畫面（也就是說要預讀預解碼），而且，B幀不能簡單地丟掉，因為B幀其實也包含了畫面信息，如果簡單丟掉，並用之前的畫面簡單重復，就會造成畫面卡（其實就是丟幀了），並且由於網絡上的電影為了節約空間，往往使用相當多的B幀，B幀用的多，對不支持B幀的播放器就造成更大的困擾，畫面也就越卡。

一般平均來說，I的壓縮率是7（跟JPG差不多），P是20，B可以達到50，可見使用B幀能節省大量空間，節省出來的空間可以用來保存多一些I幀，這樣在相同碼率下，可以提供更好的畫質。
————————————————
版權聲明：本文為CSDN博主「Rachel-Zhang」的原創文章，遵循CC 4.0 BY-SA版權協議，轉載請附上原文出處鏈接及本聲明。
原文鏈接：https://blog.csdn.net/abcjennifer/article/details/6577934
