Swin-Unet: Unet-like Pure Transformer for Medical Image Segmentation
論文：https://arxiv.org/abs/2105.05537
代碼：https://github.com/HuCaoFighting/Swin-Unet
首個基於純Transformer的U-Net形的醫學圖像分割網絡，其中利用Swin Transformer構建encoder、bottleneck和decoder，表現SOTA！性能優於TransUnet、Att-UNet等，代碼即將開源！
作者單位：慕尼黑工業大學, 復旦大學, 華為(田奇等人)
摘要
在過去的幾年中，卷積神經網絡(CNN)在醫學圖像分析中取得了里程碑式的進展。尤其是，基於U形結構和skip-connections的深度神經網絡已廣泛應用於各種醫學圖像任務中。但是，盡管CNN取得了出色的性能，但是由於卷積操作的局限性，它無法很好地學習全局和遠程語義信息交互。
在本文中，作者提出了Swin-Unet，它是用於醫學圖像分割的類似Unet的純Transformer模型。標記化的圖像塊通過跳躍連接被送到基於Transformer的U形Encoder-Decoder架構中，以進行局部和全局語義特征學習。
具體來說，使用帶有偏移窗口的分層Swin Transformer作為編碼器來提取上下文特征。並設計了一個symmetric Swin Transformer-based decoder with patch expanding layer來執行上采樣操作，以恢復特征圖的空間分辨率。在對輸入和輸出進行4倍的下采樣和上采樣的情況下，對多器官和心臟分割任務進行的實驗表明，基於純Transformer的U-shaped Encoder-Decoder優於那些全卷積或者Transformer和卷積的組合。
框架結構

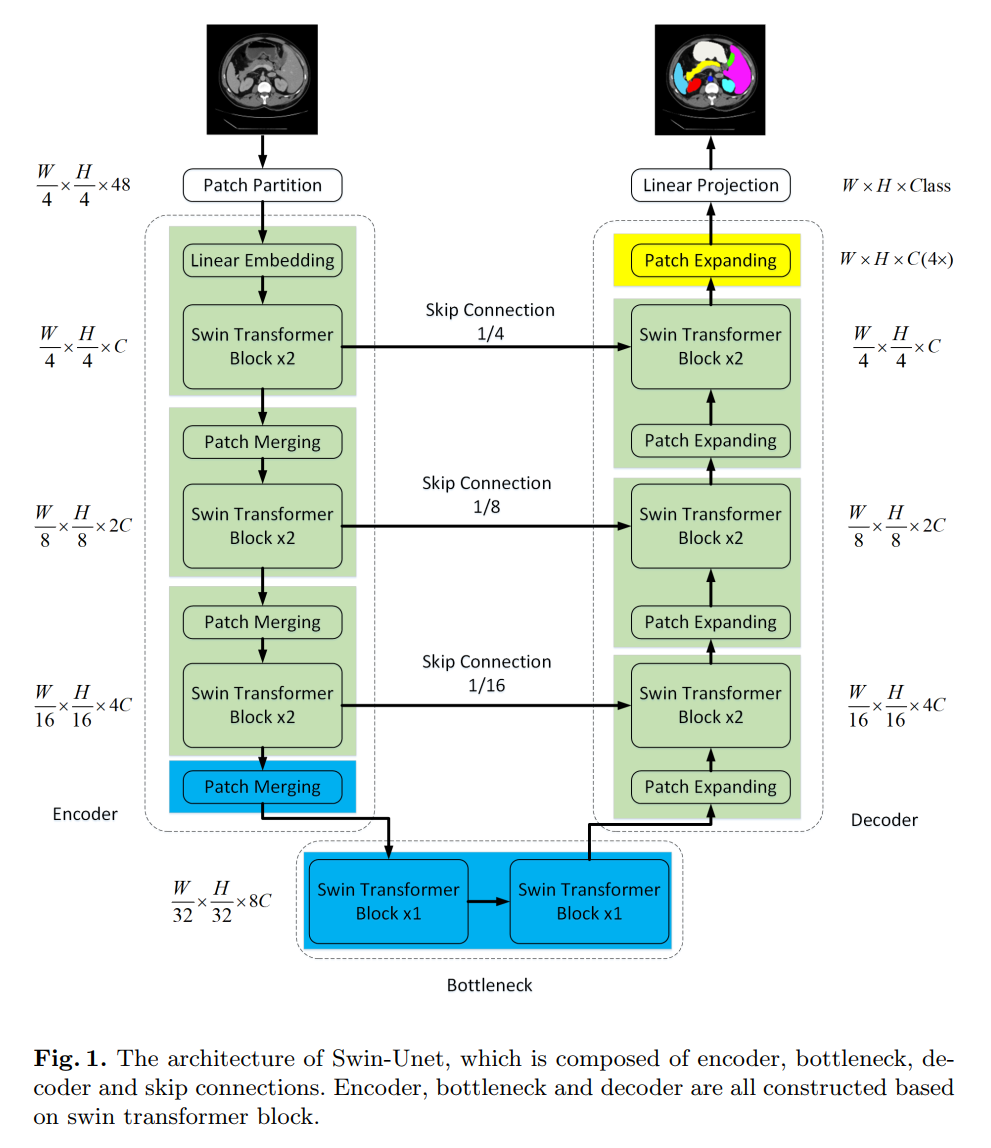

圖1 Swin-Unet架構：由Encoder, Bottleneck, Decoder和Skip Connections組成。
Encoder, Bottleneck以及Decoder都是基於Swin-Transformer block構造的實現。
2.1 Swin Transformer block

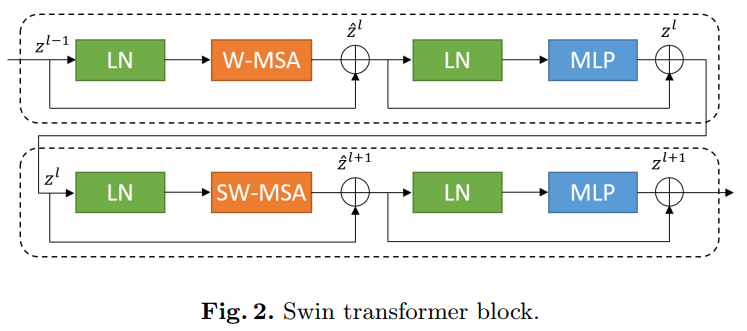

圖2 Swin Transformer block
與傳統的multi-head self attention(MSA)模塊不同，Swin Transformer是基於平移窗口構造的。在圖2中，給出了2個連續的Swin Transformer Block。每個Swin Transformer由LayerNorm(LN)層、multi-head self attention、residual connection和2個具有GELU的MLP組成。在2個連續的Transformer模塊中分別采用了windowbased multi-head self attention(W-MSA)模塊和 shifted window-based multi-head self attention (SW-MSA)模塊。基於這種窗口划分機制的連續Swin Transformer Block可表示為:
其中，和分別表示(S)W-MSA模塊和第塊的MLP模塊的輸出。
與前面的研究ViT類似，self attention的計算方法如下:
其中，表示query、key和value矩陣。和分別表示窗口中patch的數量和query或key的維度。value來自偏置矩陣
。

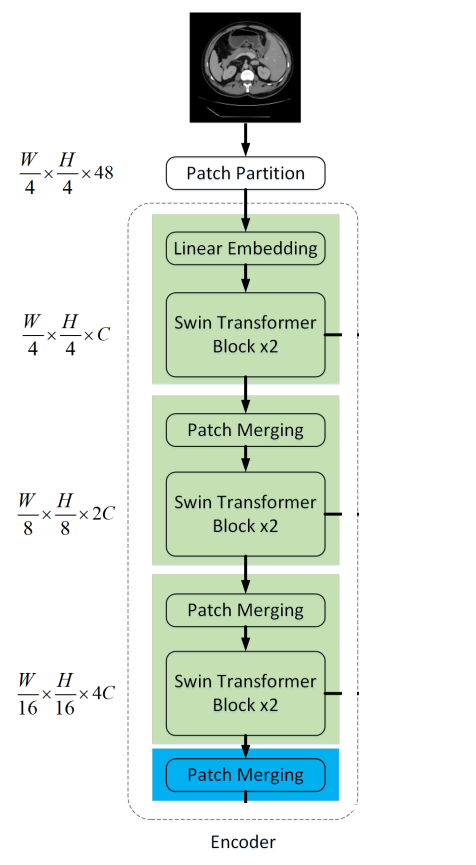

2.2 Encoder
在Encoder中，將分辨率為的維tokenized inputs輸入到連續的2個Swin Transformer塊中進行表示學習，特征維度和分辨率保持不變。同時，patch merge layer會減少Token的數量(2×downsampling)，將特征維數增加到2×原始維數。此過程將在Encoder中重復3次。
Patch merging layer
輸入patch分為4部分，通過Patch merging layer連接在一起。這樣的處理會使特征分辨率下降2倍。並且，由於拼接操作的結果是特征維數增加了4倍，因此在拼接的特征上加一個線性層，將特征維數統一為原始維數的2倍。

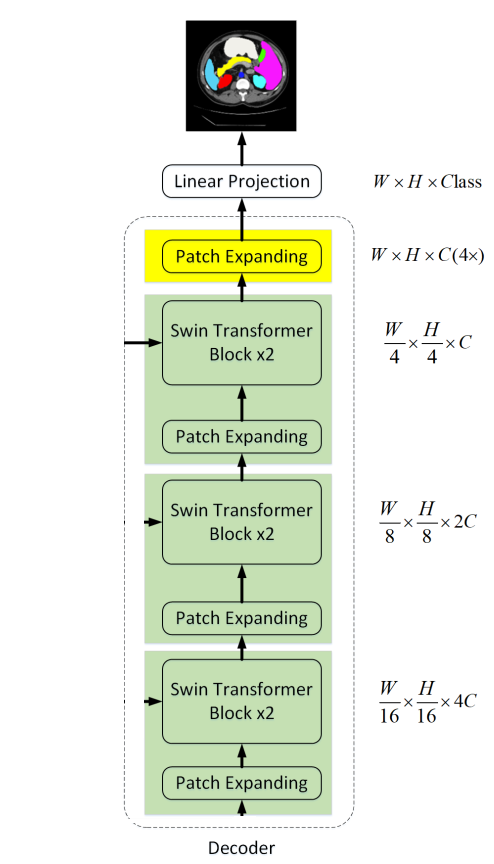

2.3 Decoder
與Encoder相對應的是基於Swin Transformer block的Symmetric Decoder。為此，與編碼器中使用的patch merge層不同，我們在解碼器中使用patch expand層對提取的深度特征進行上采樣。patch expansion layer將相鄰維度的特征圖重塑為更高分辨率的特征圖(2×上采樣)，並相應地將特征維數減半。
Patch expanding layer
以第1個Patch expanding layer為例，在上采樣之前，對輸入特征加一個線性層，將特征維數增加到原始維數的2倍。然后，利用rearrange operation將輸入特征的分辨率擴大到輸入分辨率的2倍，將特征維數降低到輸入維數的1/4，即。
Up-Sampling會帶來什么影響？

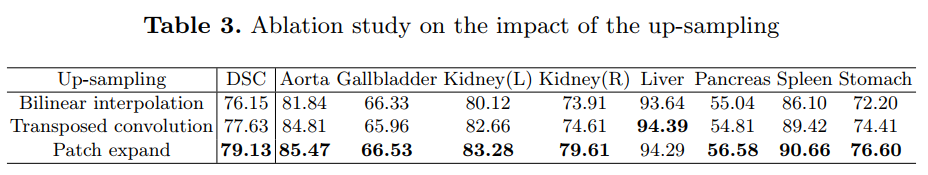

針對Encoder中的patch merge層，作者在Decoder中專門設計了Patch expanding layer，用於上采樣和特征維數增加。為了探索所提出Patch expanding layer的有效性，作者在Synapse數據集上進行了雙線性插值、轉置卷積和Patch expanding layer的Swin-Unet實驗。實驗結果表明，本文提出的Swin-Unet結合Patch expanding layer可以獲得更好的分割精度。
2.4 Bottleneck
由於Transformer太深導致收斂比較困難，因此使用2個連續Swin Transformer blocks來構造Bottleneck以學習深度特征表示。在Bottleneck處，特征維度和分辨率保持不變。
2.5 Skip connection
與U-Net類似，Skip connection用於融合來自Encoder的多尺度特征與上采樣特征。這里將淺層特征和深層特征連接在一起，以減少降采樣帶來的空間信息損失。然后是一個線性層，連接特征尺寸保持與上采樣特征的尺寸相同。
skip connections數量的影響？

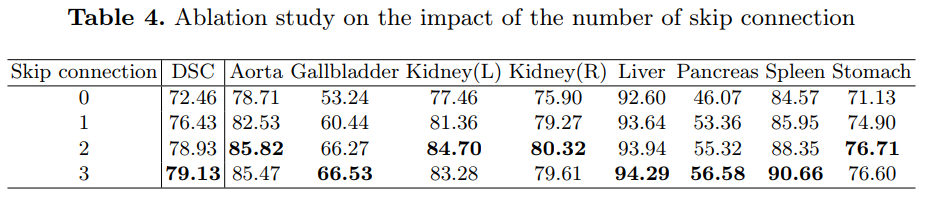

Swin-UNet在1/4,1/8和1/16的降采樣尺度上添加了skip connections。通過將skip connections數分別更改為0、1、2和3，實驗了不同skip connections數量對模型分割性能的影響。從下表中可以看出，模型的性能隨着skip connections數的增加而提高。因此，為了使模型更加魯棒，本工作中設置skip connections數為3。
實驗結果

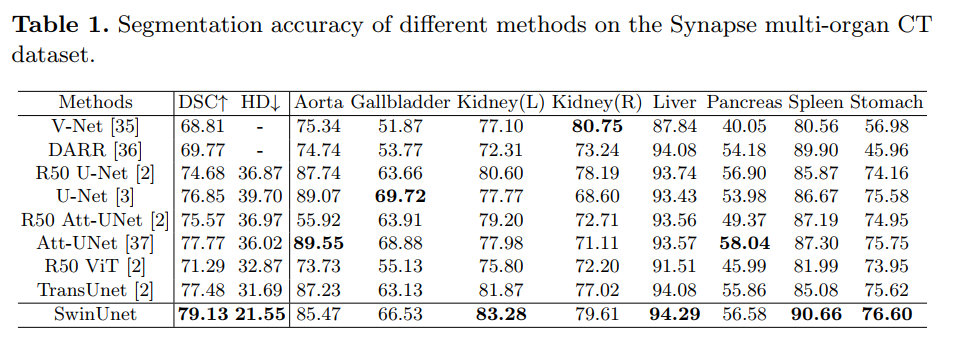

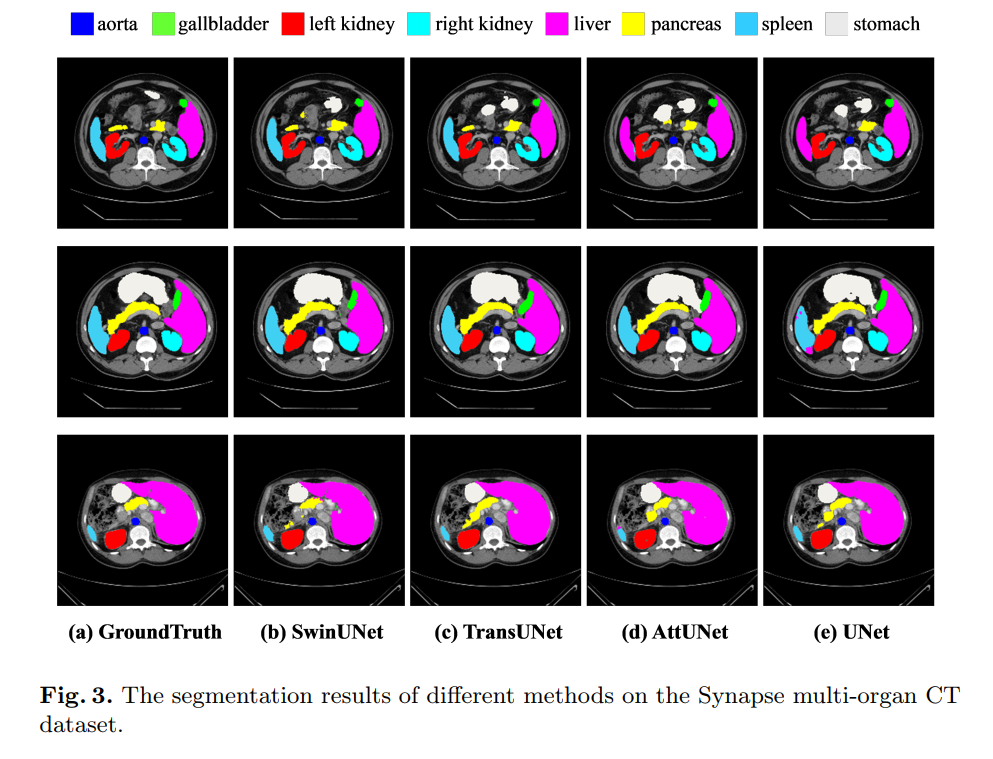

3.1 Synapse數據集

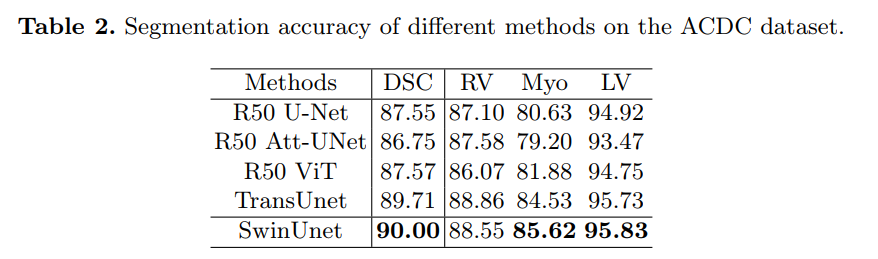

3.2 ACDC數據集
就很多基於Transformer的文章和已經開源的代碼來看，模型的預訓練會嚴重影響基於Transformer模型的性能。其實作者在文章的最后也提到了他們也是直接使用Swin-Transformer在ImageNet上的預訓練權值來初始化網絡的Encoder和Decoder的，這可能是一個次優方案。不過作者也在努力嘗試實現完全端到端的實驗了（此處點贊）。
