SolidWorks如何通過讀取文件創建曲線？以人體曲線為例
SolidWorks人關注的微信平台：技術分享、學習交流

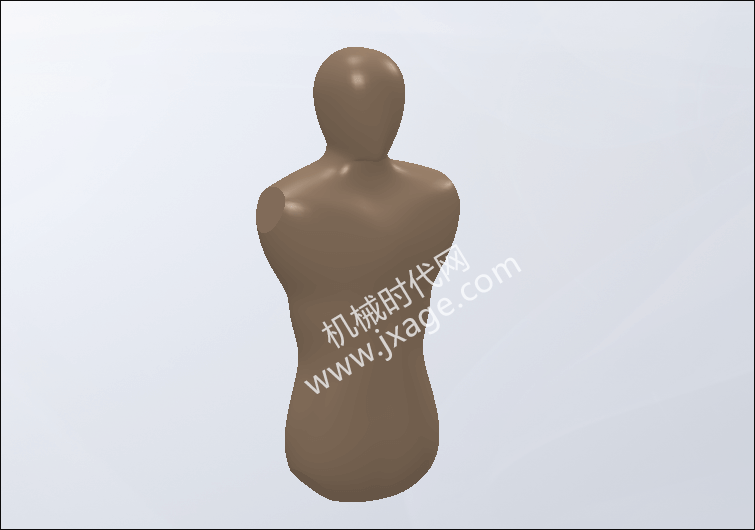

最后完成之后如下圖所示。
點擊閱讀原文下載模型和文件
方法：

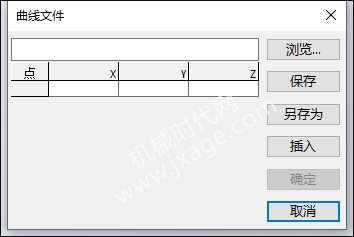

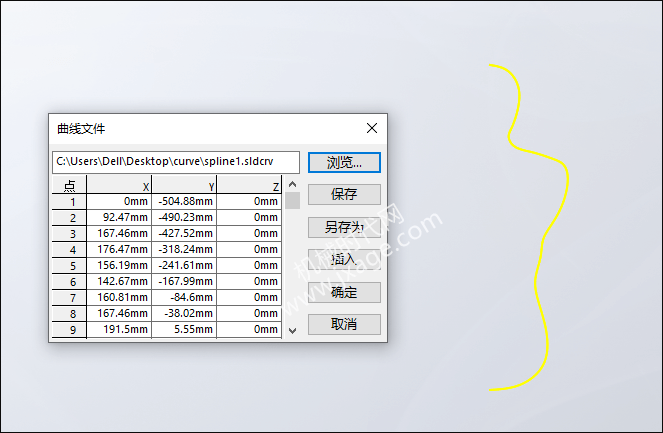

1.點擊【插入】-【曲線】-【通過XYZ點的曲線】，彈出如下圖所示的窗口，點擊“瀏覽”，找到我們的.sldcrv曲線文件。

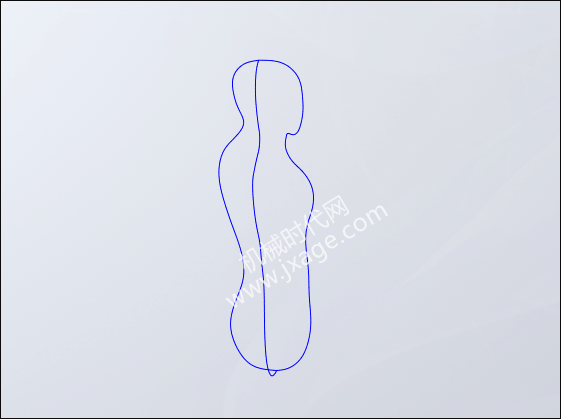

讀取文件之后，我們可以看到如下圖所示的曲線，點擊確定。
2.通過同樣的方法再次創建另外兩個曲線。

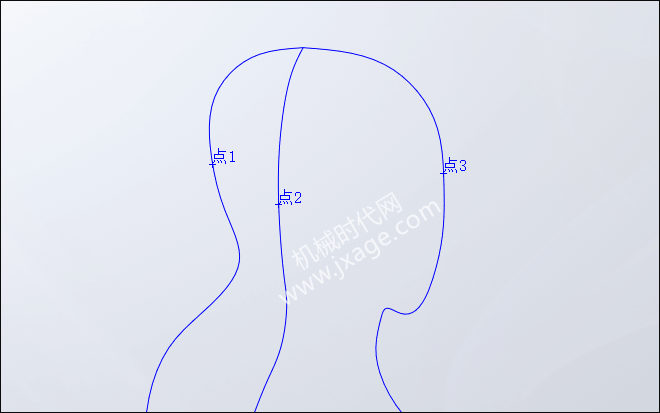

3.在曲線上創建基准點，如下圖所示。

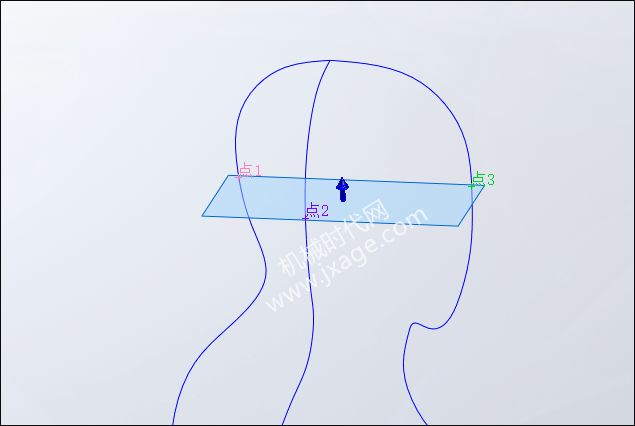

4.通過三個點創建基准平面。

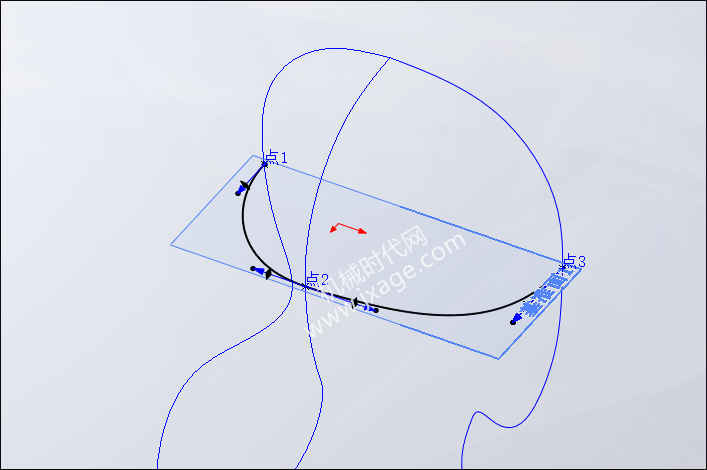

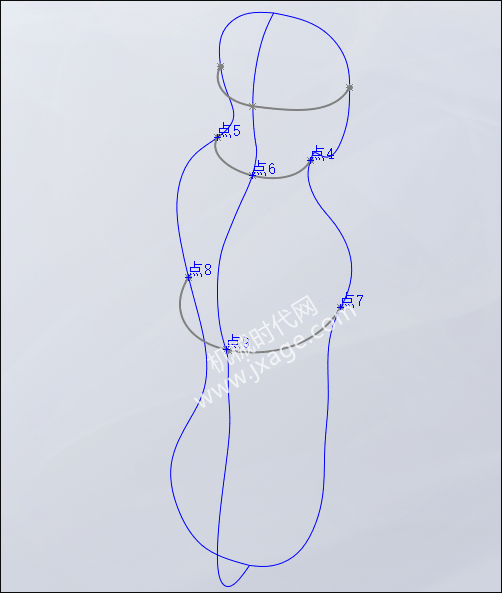

5.在上一步的基准面上繪制如下圖所示的樣條曲線。注意樣條曲線的兩端需要與人體的對稱面垂直。
通過相同的方法，在下面的兩個位置再次創建兩個曲線。

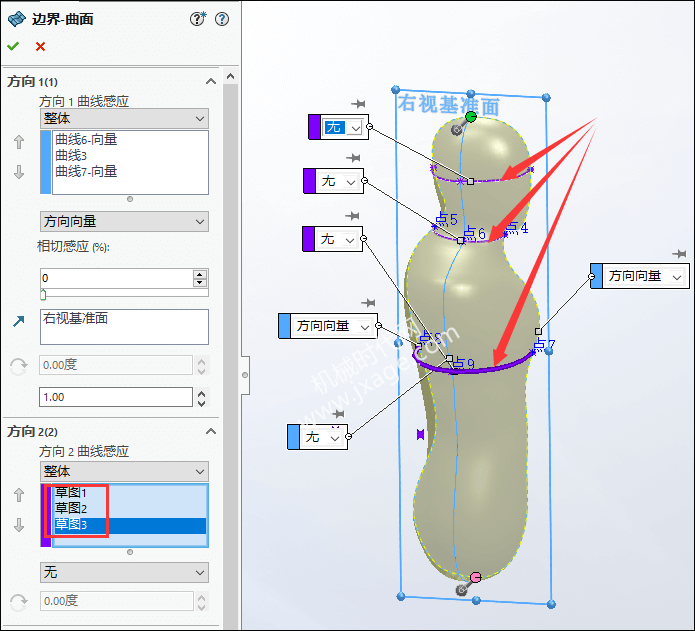

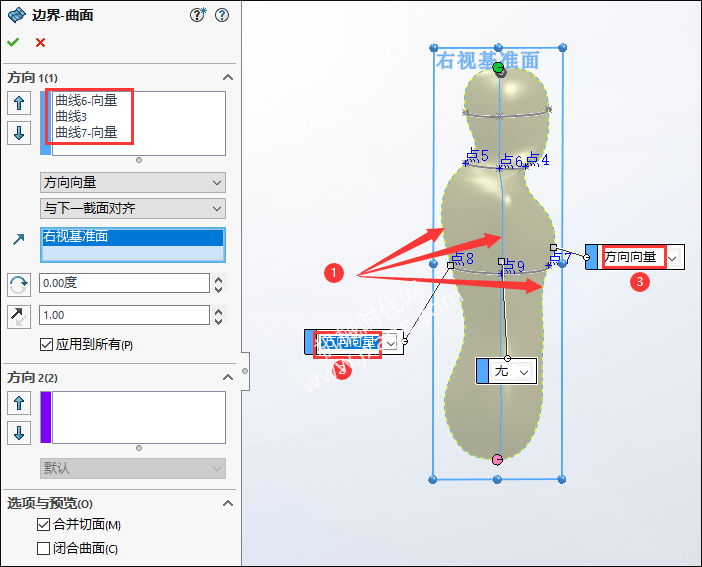

6.點擊【插入】-【曲面】-【邊界曲面】，依次選擇下圖三個箭頭所指的曲線作為方向1的曲線，設置第一條曲線和第三條曲線的邊界條件為“方向向量”，選擇右視基准面為參考。
設置方向2的曲線為下圖所示的三個曲線。

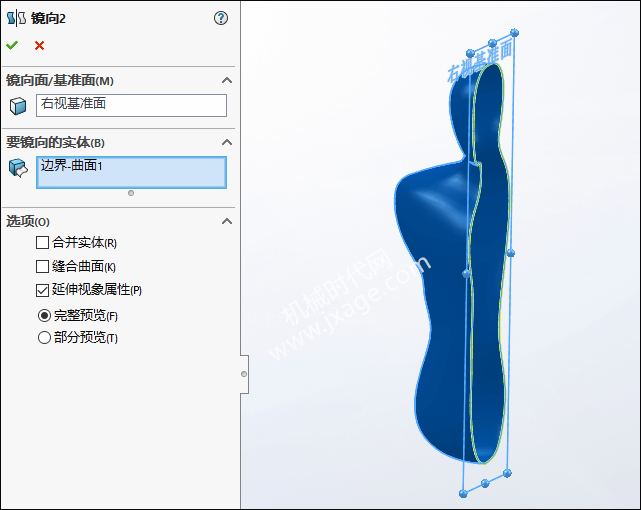

7.將上一步的邊界曲面進行鏡像。
8.點擊【插入】-【曲面】-【縫合曲面】，將下面的兩個曲面進行縫合。
完成。
