同步數字電路中的Path主流還是用寄存器，但是鎖存器(Latch)相關的Path也不容忽視，它既能用作數據存儲單元，又能作為時鍾控制單元。這一篇就講講Latch的功能，相關的Timing Path如何分析，其中也會涉及到time borrowing, lockup, clock gating check等概念。
Latch功能
Latch的電路結構如下圖：
Latch電路結構
當 E = 1 時，latch直傳（transparent），D端信號的變化會即時反應在Q端；
當 E = 0 時，latch關斷（closed），Q端保持關斷瞬間D端的值。
設計中使用Latch的好處是，相比寄存器的面積更小，功耗更低，可以從后級電路進行time borrowing，更容易滿足setup time，然而壞處是STA分析不會那么直接，下面我們就看看引入了Latch的Timing Path如何分析。
Time Borrowing
在數字設計中，經常會碰到如下圖所示的Path，兩個寄存器（UFF0和UFF1）之間存在一個鎖存器（ULAT1），這種情況工具會怎么分析path呢？不同STA工具的行為會有稍微的區別，我們先以PT傳統的分析方法來解釋。

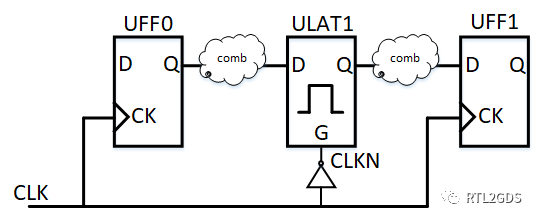

加入Latch后的電路圖

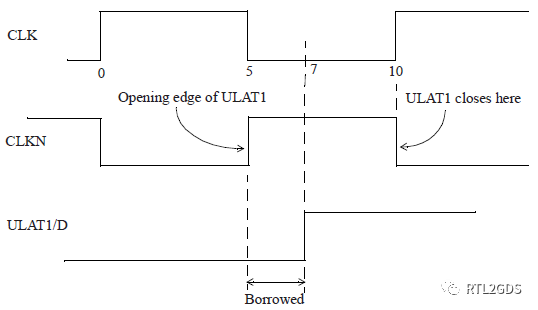

Time Borrowing示意圖
根據Latch的特點，在CLKN為高電平時，ULAT1是transparent，ULAT1/D端的數據能即時地反映在ULAT1/Q端。上圖中的情況是，UFF0->ULAT1/D的Path Delay使得ULAT1/D數據在CLKN的上升沿之后才到達，需要從后一級ULAT1->UFF1中借了1.81ns，使得原本違例的path滿足了要求，而ULAT1->UFF1的timing path即使借出去1.81ns，也能夠滿足要求，具體的timing report如下：

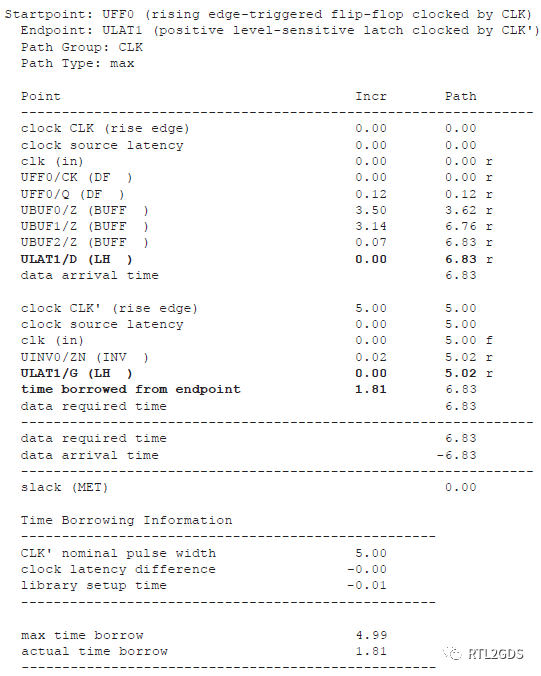

UFF0->ULAT1的Timing Path

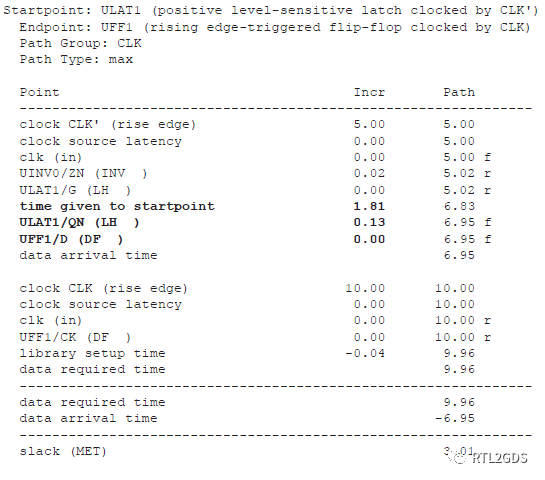

ULAT1->UFF1的Timing Path
這里需要指出的一點是，在計算setup timing的時候，在UFF0->ULAT1中，ULAT1的clock path是按照early/min模式計算的，而在ULAT1->UFF1中，ULAT1的clock path是按照late/max模式計算的，有一部分公共路徑的CRPR是不會被排除掉的，所以現在的PT引入了一種新的latch timing分析的模式，它把latch當成一個組合邏輯，在分析UFF0->UFF1的path時可以穿過ULAT1，這里只提示一下可以通過下面這個選型來打開，從而可以減少悲觀度：
set_app_var timing_enable_through_paths true這種模式下，Latch的D Pin只能作為Endpoint，不能作為Startpoint，所以在report_timing的時候也要注意是用-to還是-through的區別：
report_timing -to $latch_d_pinreport_timing -through $latch_d_pin需要注意的是，這種through模式只是針對setup，對hold分析還是保持不變。下面接着看一個用latch來解決跨時鍾域hold timing問題的應用。
Lockup Latch in Scan Chain
(因為是scan chain, 所以不同與常規時序邏輯電路， 中間沒有組合邏輯)
為了芯片測試的需要，我們會用Scan Chain的方式將絕大部分的寄存器串鏈起來，在不影響功能的情況下，以簡單的方式測試電路中寄存器的良率。但是存在一種情況，前后相鄰的兩級寄存器如果時鍾不一樣（跨時鍾域），如下圖所示：

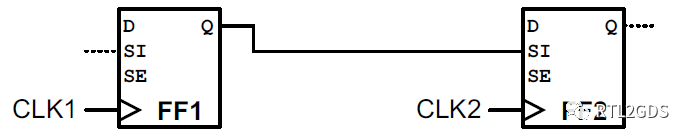

加入Lockup latch之前的電路圖
由於CLK1和CLK2為不同的時鍾域，很難保證他們同步，假如CLK2相比CLK1有一段不確定的延遲Tskew，可大可小，那么很有可能FF1/CLK1->FF1/Q->FF2/SI這段延時Tdata會比Tskew小，造成hold timing違例。

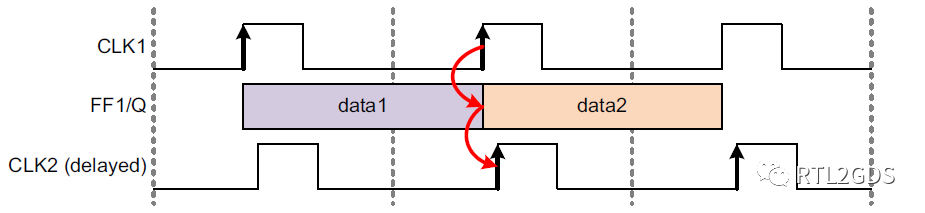

加入Lockup latch之前的hold timing時序圖
上一節提到Latch有time borrowing的功效，假如在兩級寄存器之間加入一個latch，結構如下圖所示：

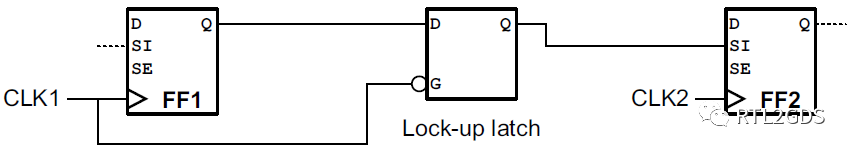

加入Lockup latch之后的電路圖
CLK1低電平的時候，Lockup Latch是transparent，CLK1高電平的時候Lockup Latch一直保持上一拍的數據，這樣即使CLK2有延遲，只要不超過CLK1高電平持續時間，就能保證hold timing沒有問題。

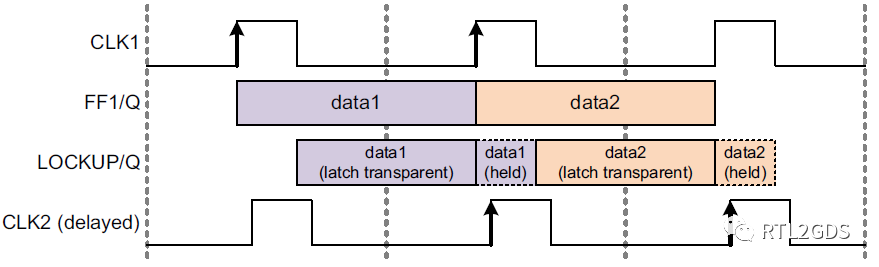

加入Lockup latch之后的hold timing時序圖
在DC中可以很方便的實現這一功能，具體會在RTL2GDS微信公眾號的綜合/DFT教程中詳細介紹。
Clock Gating Check
Latch的另一個應用是作為門控時鍾單元(Clock Gating Cell)，通過避免部分寄存器不必要的時鍾翻轉，可以極大地節省電路的動態功耗。實際應用中，為了避免出現毛刺，會在Latch后面添加一個與門組成一個ICG（Integrated Clock Gating）。

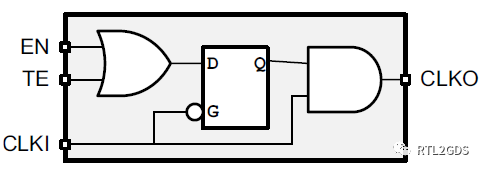

ICG電路結構
由於ICG是用在clock path上，STA工具默認會要求做CLKI到EN端的clock gating check，目的是保證時鍾使能的時序滿足要求，所以會存在REG2ICG的path。因為ICG的clock會比REG的clock delay要短，所以天然存在一個skew對setup不利，特別是假如有多級的ICG級聯，更加加重了這種情況。在設計上，需要保證REG2ICG的數據路徑不能太復雜，否則物理實現會存在困難。
在CTS之前，由於clock tree是ideal的，考慮不到這種skew的不利影響，所以往往需要通過SDC命令"set_clock_gating_check"人為地設置，讓綜合或者布局工具提前認識到這一點並提前優化。
需要注意的是，不僅僅ICG需要clock gating check，如果clock path上存在與門、或門等邏輯也需要進行clock gating check。
