linux驅動程序——將驅動程序編譯進內核
模塊的加載
通常來說，在驅動模塊的開發階段，一般是將模塊編譯成.ko文件，再使用
sudo insmod module.ko
或者
depmod -a
modprobe module
將模塊加載到內核，相對而言，modprobe要比insmod更加智能，它會檢查並自動處理模塊的依賴，而insmod出現依賴問題時僅僅是告訴你安裝失敗，自己想辦法吧。
將模塊編譯進內核
這一章節我們並不關注模塊的運行時加載，我們要討論的是將模塊編譯進內核。
在學習內核的Makefile規則的時候就可以知道，將驅動程序編譯成模塊時，只需要使用：
obj-m += module.o
指定相應的源代碼(源代碼為module.c)即可，所以很多朋友就簡單地得出結論：如果要將模塊編譯進內核，只要執行下面的的指令就可以了：
obj-y += module.o
事實上，這樣是行不通的，要明白怎么將驅動程序編譯進內核，我們還是得先了解linux源碼的編譯規則。
關於linux源碼的編譯規則和部分細節可以查看我的另一篇博客linux內核Makefile概覽
本篇博客的所有實驗基於arm平台，beagle bone開發板，內核版本為4.14.79
編譯平台
注：在以下的討論中，目標主機和本機指加載運行驅動程序的機器，是開發的對象。而開發機指只負責編譯的機器，一般指PC機。
本機編譯
在對驅動程序進行編譯時，一般會有兩種不同的做法：
- 直接在目標主機上編譯
- 在其他平台上構建交叉編譯環境，一般是在PC機上編譯出可在目標板上運行的驅動程序
直接在目標主機上編譯是比較方便的做法，本機編譯本機運行。
通常，本機系統中一般不會自帶linux內核源碼的頭文件，我們需要做的就是在系統中安裝頭文件：
sudo apt-get install linux-headers-$(uname -r)
$(uname -r)獲取當前主機運行的linux版本號。
有了頭文件，那么源代碼從哪里來呢？答案是並不需要源代碼，或者說是並不需要C文件形式的源代碼，而是直接引用當前運行的鏡像，在編譯時，將/boot/vmlinuz-$(version)鏡像當成庫文件進行鏈接即可。
值得注意的是，/boot/vmlinuz-$(version)是linux啟動時讀取的鏡像，但是在本機中進行驅動程序編譯的時候並不會影響到這個鏡像，換句話說，即使是指定了obj-y，驅動程序也不會編譯到/boot/vmlinuz-$(version)鏡像中，自然達不到將驅動編譯進內核的效果。
交叉編譯
本機(目標機)編譯是比較方便的，但是無法改變生成的鏡像，當然也可以將源碼下載到本機(目標機)中進行編譯，就可以生成相應的linux鏡像。
但是一般情況下，在嵌入式開發中，不論是網絡、內存還是執行速率，目標主機的性能一般不會太高，如果需要編譯完整的源碼時，用戶會更傾向於在PC端構建編譯環境以獲取更好的編譯性能。
選擇在開發機上編譯而不是本機編譯時，需要注意的一點就是：通常嵌入式開發都是基於arm、mips等嵌入式架構，而PC常用X86架構，在編譯時就不能使用開發機上的gcc編譯器，因為開發機上編譯器是針對開發平台(X86)，而非運行平台(arm、mips)，所以需要使用交叉編譯工具鏈，同時在編譯時指定運行的主機平台。
指令是這樣的：
make arch=arm CROSS_COMPILE=$COMPILE_PATH/$COMPILE_TOOL
也可以在makefile中給相應的arch和CROSS_COMPILE變量賦值，直接執行make指令即可。
顯然，這種交叉編譯方式是對linux內核源碼的完整編譯，主要生成這一些目標文件：
- 生成linux的可啟動鏡像，通常是zImage或者vmlinuz，這是一個可boot執行的壓縮文件
- 伴隨着的還有鏡像對應的map文件，這個文件對應鏡像中的編譯符號以及符號的地址信息
- 未編譯進內核的模塊,也就是在配置時被選為M的選項
- linux內核頭文件等等
在上文中有提到，目標主機中，linux的啟動鏡像放置在/boot目錄下，所以如果我們需要替換linux的鏡像，需要替換/boot目錄下的以下兩個文件：
- linux的可啟動鏡像,也就是生成的zImage或者vmlinuz
- .map文件
在主機中，模塊一般被放置在/lib/modules目錄中，如果交叉編譯出的版本與本機中模塊版本不一致，將無法識別，所以編譯出的模塊也需要替換。
驅動程序編譯進內核
根據上文，可以得出的結論是：在試圖將驅動程序編譯進內核時，我們需要編譯完整的linux內核源碼以生成相應的鏡像文件，然后將其替換到目標主機的/boot目錄下即可。
那么，怎樣將驅動的源碼C文件編譯進內核呢？
這個問題得從makefile的執行流程說起：
make的執行
首先，如果你有基本的linux內核編譯經驗，就知道在編譯linux源碼前，需要進行config(配置)，以決定哪些部分編譯進內核、哪些部分編譯成模塊，
通常使用make menuconfig，不同的config方式通常只是選擇界面的不同，其中稍微特殊的make oldconfig則是沿用之前的配置。
在配置完成之后將生成一個.config文件，makefile根據.config文件選擇性地進入子目錄中執行編譯工作。
流程基本如上所說，但是我們需要知道更多的細節：
- make menuconfig執行的原理是什么？
- 頂層makefile是怎樣執行子目錄中的編譯工作的？
答案是這樣的：
- make menuconfig肯定是讀取某個配置文件來陳列出所有的配置選項，遞歸地進入到子目錄中，發現幾乎每個子目錄中都有一個名為Kconfig的文件，這個文件負責配置驅動在配置菜單中的顯示以及配置行為，且Kconfig遵循某種語法，make menuconfig就是讀取這些文件來顯示配置項。
- 遞歸地進入到每個子目錄中，發現其中都有一個makefile中，可以想到，makefile遞歸地進入子目錄，然后通過調用子目錄中的makefile來執行各級子目錄的編譯，最后統一鏈接。
整個linux內核的編譯都是采用一種分布式的思想，需要添加一個驅動到模塊中，我們需要做的事情就是：
-
將驅動源文件放在內核對應目錄中，一般的驅動文件放在drivers目錄下，字符設備放在drivers/char中，塊設備就放在drivers/blok中，文件的位置遵循這個規律，如果是單個的字符設備源文件，就直接放在drivers/char目錄下，如果內容較多足以構成一個模塊，則新建一個文件夾。
-
如果是新建文件夾，因為是分布式編譯，需要在文件夾下添加一個Makefile文件和Kconfig文件並修改成指定格式，如果是單個文件直接添加，則直接修改當前目錄下的Makefile和Kconfig文件將其添加進去即可。
-
如果是新建文件夾，需要修改上級目錄的Makefile和Kconfig，以將文件夾添加到整個源碼編譯樹中。
-
執行make menuconfig，執行make
-
將生成的新鏡像以及相應boot文件拷貝到目標主機中，測試。
beagle bone的啟動文件包括：vmlinuz、System.map，編譯出的模塊文件為modules
Kconfig的語法簡述
上文中提到，在添加源碼時，一般會需要一個Kconfig文件，這樣就可以在make menuconfig時對其進行配置選擇，在對一個源文件進行描述時，遵循相應的語法。
在這里介紹一些常用的語法選項：
source
source:相當於C語言中的include，表示包含並引用其他Kconfig文件
config
新建一個條目，用法：
source drivers/xxx/Kconfig
config TEST
bool "item name"
depends on NET
select NET
help
just for test
config是最常用的關鍵詞了，它負責新建一個條目，對應linux中的編譯模塊，條目前帶有選項。
config TEST:
config后面跟的標識會被當成名稱寫入到.config文件中，比如：當此項被選擇為[y]，即編譯進內核時，最后會在.config文件中添加這樣一個條目：
CONFIG_TEST=y
CONFIG_TEST變量被傳遞給makefile進行編譯工作。
bool "item name"：
其中bool表示選項支持的種類，bool表示兩種，編譯進內核或者是忽略，還有另一種選項就是tristate，它更常用，表示支持三種配置選項：編譯進內核、編譯成可加載模塊、忽略。而item name就是顯示在menu中的名稱。
depends on:
表示當前模塊需要依賴另一個選項，如果另一個選項沒有沒選擇編譯，當前條目選項不會出現在窗口中
select：
同樣是依賴相關的選項，表示當前選項需要另外其他選項的支持，如果選擇了當前選項，那么需要支持的那些選項就會被強制選擇編譯。
help：
允許添加一些提示信息
menu/menuend
用法：
menu "Test option"
...
endmenu
這一對關鍵詞創建一個選項目錄,該選項目錄不能被配置，選項目錄中可以包含多個選項
menuconfig
相當於menu+config，此選項創建一個選項目錄，而且當前選項目錄可配置。
編譯示例
梳理了整個添加的流程，接下來就以一個具體的示例來進行詳細的說明。
背景如下：
- 目標開發板為開源平台beagle bone，基於4.14.79內核版本，arm平台
- 需要添加的源代碼為字符設備驅動，名為cdev_test.c,新建一個目錄cdev_test
- 字符設備驅動實現的功能：在/dev目錄下生成一個basic_demo文件，用來檢測是否成功將源代碼編譯進內核
將驅動編譯進內核
放置目錄
鑒於是字符設備，所以將源文件目錄放置在$KERNEL_ROOT/drivers/char/下面。
如果是塊設備，就會被放置在block下面，但是這並不是絕對的，類似USB為字符設備，但是獨立了一個文件出來。
放置后目標文件位置為：$KERNEL_ROOT/drivers/char/cdev_test
Kconfig文件
在$KERNEL_ROOT/drivers/char/cdev_test目錄下創建一個Kconfig文件，並修改文件如下：
menu "cdev test dir"
config CDEV_TEST
bool "cdev test support"
default n
help
just for test ,hehe
endmenu
根據上文中對Kconfig文件的語法描述，可以看出，這個Kconfig文件的作用就是：

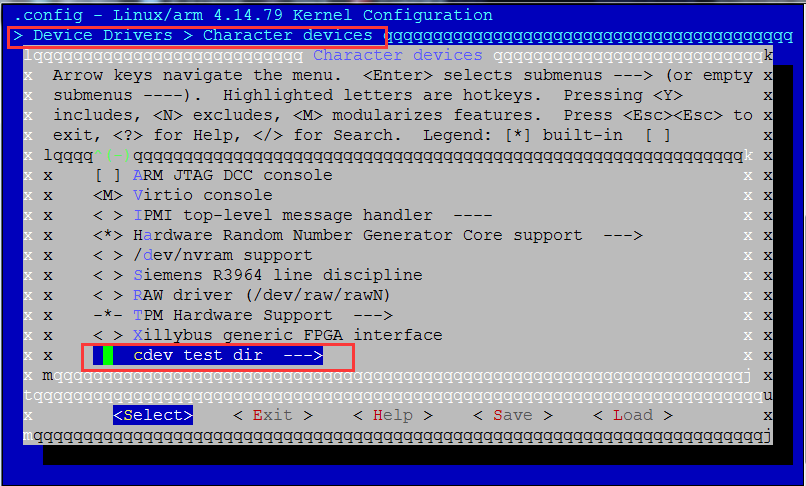

- 在menuconfig的菜單中，在Device Driver(對應drivers目錄) ---> Character devices(對應char目錄)菜單下創建一個名為"cdev test dir"的菜單選項，
執行效果是這樣的

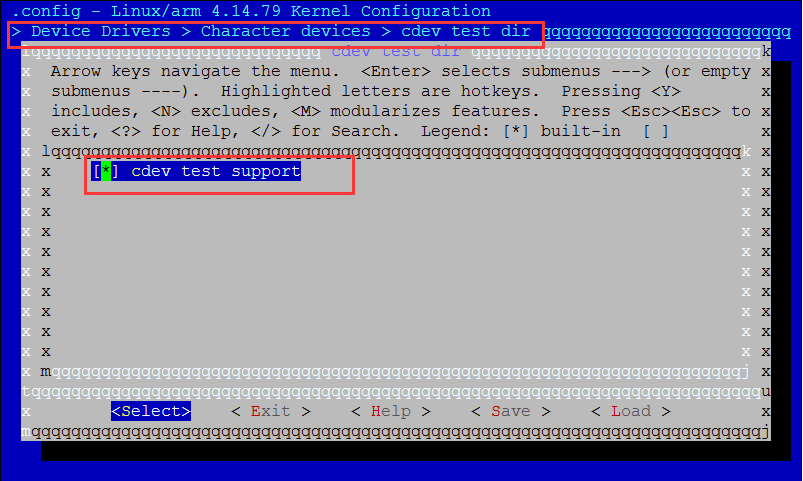

- 在"cdev test dir"的菜單選項下創建一個"cdev test support"的條目，這個條目的選項只有兩個，[*]表示編譯進內核和[]表示不進行編譯，默認選擇n，不進行編譯。
執行效果是這樣的
- 選擇help可以查看相應的提示信息。
在上文中還提到，Kconfig分布式地存在於子目錄下，同時需要注意的是，在編譯時，配置工具並非無差別地進入每個子目錄，收集所有的Kconfig信息，而是遵循一定的規則遞歸進入。
那么，既然是新建的目錄，怎么讓編譯器知道要進入到這個子目錄下呢？答案是，在上級目錄的Kconfig中包含當前路徑下的Kconfig文件。
打開char目錄下的Kconfig文件，並且在文件的靠后位置添加：
source "drivers/char/xillybus/Kconfig"
就把新的Kconfig文件包含到系統中檢索目錄中了，那么drivers/char/又是怎么被檢索到的呢？
就是在drivers的Kconfig中添加drivers/char/目錄下的Kconfig索引，以此類推。
Makefile文件
在$KERNEL_ROOT/drivers/char/cdev_test目錄下創建一個Makefile文件，並且編譯Makefile文件如下：
obj-$(CONFIG_CDEV_TEST) += cdev_test.o
表示當前子目錄下Makefile的作用就是將cdev_test.c源文件編譯成cdev_test.o目標文件。
值得注意的是，這里的編譯選項中使用的是：
obj-$(CONFIG_CDEV_TEST)
而非
obj-y
如果確定要將驅動程序編譯進內核永遠不變，那么可以直接寫死，使用obj-y，如果需要進行靈活的定制，還是需要選擇第一種做法。
CONFIG_CDEV_TEST是怎么被配置的呢？在上文提到的Kconfig文件編寫時，有這么一行：
config CDEV_TEST
...
在Kconfig被添加到配置菜單中，且被選中編譯進內核時，就會在$KERNEL_ROOT/.config文件中添加一個變量：
CONFIG_CDEV_TEST=y
自動添加CONFIG_前綴，而名稱CDEV_TEST則是由Kconfig指定，看到這里，我想你應該明白了這是怎么回事了。
是不是這樣就已經將當前子目錄添加到內核編譯樹中了呢？其實並沒有，就像Kconfig一樣，Makefile也是分布式存在於整個源碼樹中，頂層makefile根據配置遞歸地進入到子目錄中，調用子目錄中的Makefile進行編譯。
同樣地，需要修改drivers/char/目錄下的Makefile文件，添加一行：
obj-$(CONFIG_CDEV_TEST) += cdev_test/
在編譯時，如果CONFIG_CDEV_TEST變量為y，cdev_test/Makefile就會被調用。
在make menuconfig中選中
生成配置的部分完成，就需要在menuconfig菜單中進行配置，執行：
make menuconfig
進入目錄選項Device Driver --> Character devices--->cdev test dir.
然后按'y'選中模塊cdev test support
保存退出，然后執行編譯：
make
拷貝到目標主機
將vmlinuz(zImage)、System.map拷貝到目標主機的/boot目錄下。
在編譯生成的modules拷貝到目標主機的/lib/modules目錄下。
需要注意的是：啟動文件也好，模塊也好，在目標板上很可能文件名為諸如vmlinuz-$version，會包含版本信息，需要將文件名修改成一致，不然無法啟動。對於模塊而言，就是相應模塊無法加載。
驗證
最后一步就是驗證自己的驅動程序是否被編譯進內核，如果被編譯進內核，驅動程序中的module_init()程序將被系統調用，完成一些開發者指定的操作。
這一部分的驗證操作就是各顯身手了。
好了，關於linux將驅動程序編譯進內核的討論就到此為止啦，如果朋友們對於這個有什么疑問或者發現有文章中有什么錯誤，歡迎留言
