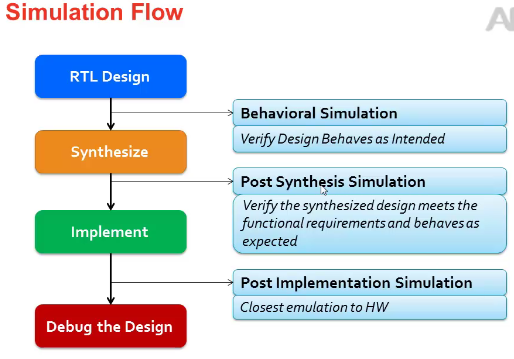

仿真流程
##
- 行为及的仿真
- 综合后仿真，可以不做
- 时序仿真（大的设计时序仿真占据很长时间）

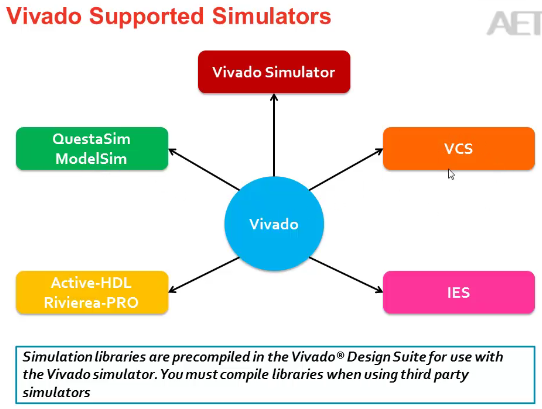

Vivado仿真工具
采用第三方仿真工具，需要对仿真库进行编译
PPT1

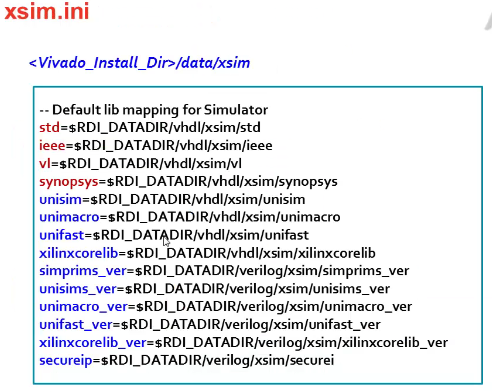

对于第三方工具已经编译好的仿真库的文件地址
PPT2

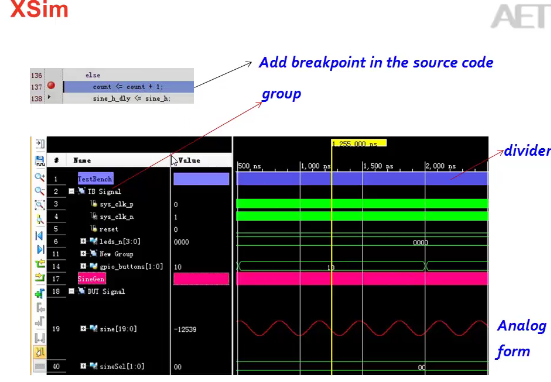

端点的设置、信号分组，分割栏目，体现模拟的波形
vcd dumping
PPT3

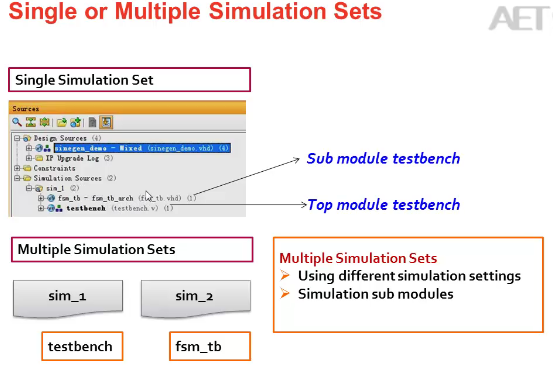

创建simulation set

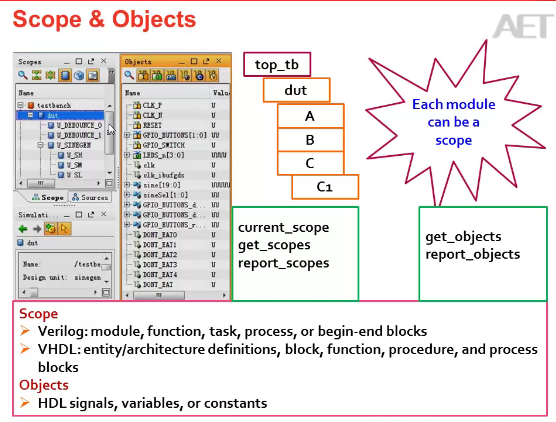

对应scope的tcl命令和object的tcl命令
Demo
基于波形窗口
-
对应的可以创建不同的simulation set
-
设置对应的仿真顶层
-
run simulation -> behavior simulation

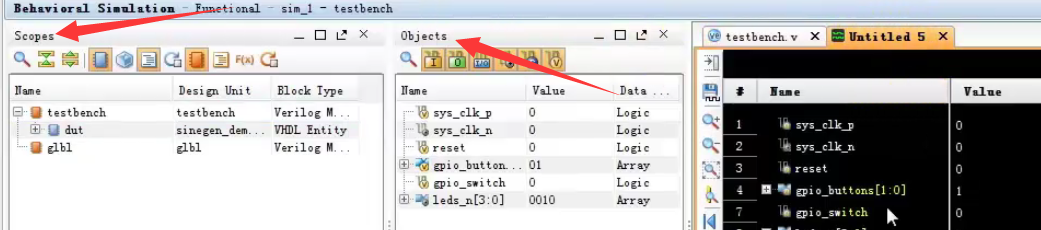

- 对应的仿真界面如下，弹出的信号波形是仿真文件顶层的信号
- 如果不加别的object，点击run all
- 保持仿真结果，并加入工程文件，这里的wcfg，保持的是波形配置文件，并没有保存波形文件

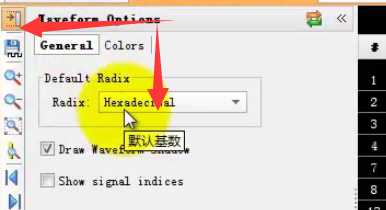

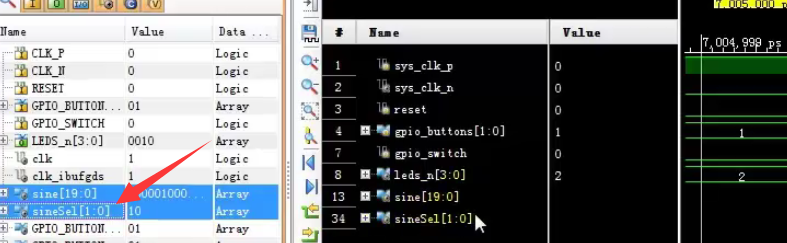

- 把新的信号拖进仿真窗口，在工具栏有个option可以设定缺省的进制
-
加入新的波形，restart后在start一次
-

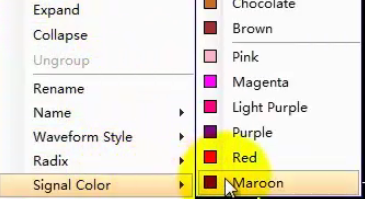

显示别的颜色
-
选择信号，new group,对信号进行分组
-
分割符号
-
测量两个时间状态的间隔，新建marker
-
新开辟一个窗口
- 信号的名称以long的形式显示，会显示信号的层次，完整的信号名
- 命令行的形式，切换scope
命令的方式交互保存波形
- ?是一个通配符，有且只有一个字符
-
dump波形
创建波形
运行10us

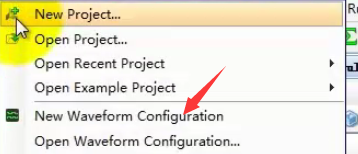

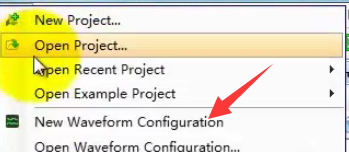

新建一个波形窗口
添加波形
仿真结果将会在新的窗口体现出来
工作目录下面有个，sim/simulation set的wdb文件
仿真结束
close_sim
get_scope显示子层的scope
保持配置文件

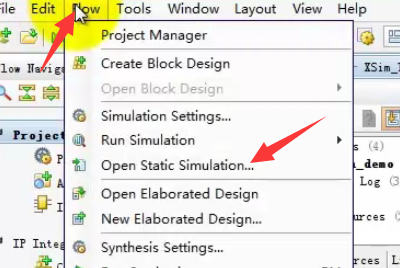

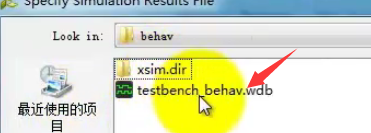

观测原来的仿真的结果
打开波形文件后，还是和上面一样打开新的仿真窗口
添加波形add_wave $myobj，这样就能看到之前的仿真数据
