python爬蟲等獲取實時數據+Flume+Kafka+Spark Streaming+mysql+Echarts實現數據動態實時采集、分析、展示

本文轉載自查看原文 2022-03-18 20:14 1455 Scala/ Hadoop/ AI/ Kafka/ Python數據處理/ 干貨/ Echarts

使用爬蟲等獲取實時數據+Flume+Kafka+Spark Streaming+mysql+Echarts實現數據動態實時采集、分析、展示

【獲取完整源碼關注公眾號：靠譜楊閱讀人生回復kafka獲取下載鏈接】
主要工作流程如下所示：

模擬隨機數據，把數據實時傳輸到Linux虛擬機文件中。

使用Flume實時監控該文件，如果發現文件內容變動則進行處理，將數據抓取並傳遞到Kafka消息隊列中。

之后使用Spark Streaming 實時處理Kafka中的數據，並寫入Windows本機mysql數據庫中，之后python讀取mysql數據庫中的數據並基於Echart圖表對數據進行實時動態展示。

啟動hadoop集群 myhadoop.sh start 【腳本參考 https://www.cnblogs.com/rainbow-1/p/16774523.html】

啟動zookeeper集群 myzk.sh start 【腳本參考 https://www.cnblogs.com/rainbow-1/p/15319226.html】

啟動kafka集群 kf.sh start 【腳本參考 https://www.cnblogs.com/rainbow-1/p/16015749.html】

一、實時數據的模擬

案例簡化了第一步的流程，使用模擬數據進行測試，代碼如下：

import datetime
import random
import time

import paramiko

hostname = "hadoop102"
port = 22
username = "root"
password = "000429"
client = paramiko.SSHClient()
client.set_missing_host_key_policy(paramiko.AutoAddPolicy())
client.connect(hostname, port, username, password, compress=True)
sftp_client = client.open_sftp()
# try:
#     for line in remote_file:
#         print(line)
# finally:
#     remote_file.close()
#獲取系統時間
num1=3000
for i in range(1000):
    remote_file = sftp_client.open("/opt/module/data/test1.csv", 'a')  # 文件路徑
    time1 = datetime.datetime.now()
    time1_str = datetime.datetime.strftime(time1, '%Y-%m-%d %H:%M:%S')
    print("當前時間：  " + time1_str)
    time.sleep(random.randint(1,3))
    num1_str=str(num1+random.randint(-1300,1700))
    print("當前隨機數：  "+num1_str)
    remote_file.write(time1_str+","+num1_str+"\n")
    remote_file.close()

主要過程

在/opt/module/data/路徑下建立test1.csv文件
代碼實現遠程連接虛擬機hadoop102並以root用戶身份登錄，打開需要上傳的文件目錄。
使用一個for循環間隔隨機1到3秒向文件中寫入一些數據。

二、Flume實時監控文件

進入/opt/module/flume/job路徑編輯配置文件信息（myflume.conf）

內容如下：其中指定了被監控文件的路徑，Kafka服務主機地址，Kafka主題和序列化等信息

#給agent中的三個組件source、sink和channel各起一個別名，a1代表為agent起的別名
a1.sources = r1
a1.channels = c1
a1.sinks = k1

# source屬性配置信息
a1.sources.r1.type = exec
#a1.sources.r1.bind = localhost
#a1.sources.r1.port = 44444
a1.sources.r1.command=tail -F /opt/module/data/test1.csv

# sink屬性配置信息
a1.sinks.k1.type = org.apache.flume.sink.kafka.KafkaSink
a1.sinks.k1.kafka.bootstrap.servers:hadoop102:9092,hadoop103:9092,hadoop104:9092
a1.sinks.k1.kafka.topic=first
a1.sinks.k1.serializer.class=kafka.serializer.StringEncoer

#channel屬性配置信息
  #內存模式
a1.channels.c1.type = memory
a1.channels.c1.capacity = 1000
  #傳輸參數設置
a1.channels.c1.transactionCapacity=100

#綁定source和sink到channel上
a1.sources.r1.channels=c1
a1.sinks.k1.channel=c1

在/opt/module/flume 路徑下開啟Flume，此時Flume開始監控目標文件（job/myflume.conf）

bin/flume-ng agent -c conf/ -n a1 -f job/myflume.conf -Dflume.root.logger=INFO,console

三、使用Spark Streaming完成數據計算

新建一個名為first的消費主題（topic）

bin/kafka-topics.sh --bootstrap-server hadoop102:9092 --create --partitions 1 --replication-factor 1 --topic first1

新建Maven項目，編寫代碼，Kafka的topic主題的消費者

pom.xml配置如下：注意此處各個資源的版本號一定要與本機（IDEA編譯器）的Scala版本一致，博主為Scala 2.12.11

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <groupId>com.reliable.ycw</groupId>
    <artifactId>spark-test</artifactId>
    <version>1.0-SNAPSHOT</version>

    <dependencies>
        <!-- https://mvnrepository.com/artifact/org.apache.spark/spark-network-common -->
        <!--<dependency>-->
            <!--<groupId>org.apache.spark</groupId>-->
            <!--<artifactId>spark-network-common_2.12</artifactId>-->
            <!--<version>3.0.0</version>-->
        <!--</dependency>-->
        <!-- https://mvnrepository.com/artifact/mysql/mysql-connector-java -->
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <version>8.0.18</version>
        </dependency>
        <dependency>
            <groupId>org.apache.spark</groupId>
            <artifactId>spark-core_2.12</artifactId>
            <version>3.0.0</version>
        </dependency>
        <!-- https://mvnrepository.com/artifact/org.apache.spark/spark-streaming -->
        <dependency>
            <groupId>org.apache.spark</groupId>
            <artifactId>spark-streaming_2.12</artifactId>
            <version>3.0.0</version>
        </dependency>
        <!-- https://mvnrepository.com/artifact/org.apache.spark/spark-streaming-kafka-0-10 -->
        <dependency>
            <groupId>org.apache.spark</groupId>
            <artifactId>spark-streaming-kafka-0-10_2.12</artifactId>
            <version>3.0.0</version>
        </dependency>
        <dependency>
            <groupId>org.scala-lang</groupId>
            <artifactId>scala-library</artifactId>
            <version>2.12.11</version>
        </dependency>
        <dependency>
            <groupId>org.scala-lang</groupId>
            <artifactId>scala-compiler</artifactId>
            <version>2.12.11</version>
        </dependency>
        <dependency>
            <groupId>org.scala-lang</groupId>
            <artifactId>scala-reflect</artifactId>
            <version>2.12.11</version>
        </dependency>
    </dependencies>
    <build>
    <plugins>
    <!-- 該插件用於將 Scala 代碼編譯成 class 文件 -->
    <plugin>
    <groupId>net.alchim31.maven</groupId>
    <artifactId>scala-maven-plugin</artifactId>
    <version>3.2.2</version>
    <executions>
    <execution>
        <!-- 聲明綁定到 maven 的 compile 階段 -->
        <goals>
            <goal>testCompile</goal>
        </goals>
    </execution>
    </executions>
    </plugin>
        <plugin>
            <groupId>org.apache.maven.plugins</groupId>
            <artifactId>maven-assembly-plugin</artifactId>
            <version>3.1.0</version>
            <configuration>
                <descriptorRefs>
                    <descriptorRef>jar-with-dependencies</descriptorRef>
                </descriptorRefs>
            </configuration>
            <executions>
                <execution>
                    <id>make-assembly</id>
                    <phase>package</phase>
                    <goals>
                        <goal>single</goal>
                    </goals>
                </execution>
            </executions>
        </plugin>
        <plugin>
            <groupId>org.apache.maven.plugins</groupId>
            <artifactId>maven-compiler-plugin</artifactId>
            <configuration>
                <source>8</source>
                <target>8</target>
            </configuration>
        </plugin>
    </plugins>
    </build>
</project>

消費者類代碼如下：

import org.apache.kafka.common.serialization.StringDeserializer
import org.apache.spark.SparkConf
import org.apache.spark.streaming.kafka010.ConsumerStrategies.Subscribe
import org.apache.spark.streaming.kafka010.KafkaUtils
import org.apache.spark.streaming.kafka010.LocationStrategies.PreferConsistent
import java.sql.DriverManager
import java.text.SimpleDateFormat
import java.util.Date

/**
  * 主要是計算X秒內數據條數的變化
  * 比如5秒內進來4條數據
  */

import org.apache.spark.streaming.{Seconds, StreamingContext}
/** Utility functions for Spark Streaming examples.*/
object StreamingExamples extends  App{
  /** Set reasonable logging levels for streaming if the user has not configured log4j.*/
//  def setStreamingLogLevels() {
//    val log4jInitialized = Logger.getRootLogger.getAllAppenders.hasMoreElements
//    if (!log4jInitialized) {
//      // We first log Appsomething to initialize Spark's default logging, then we override the
//      // logging level.
//      logInfo("Setting log level to [WARN] for streaming example." +
//        " To override add a custom log4j.properties to the classpath.")
//      Logger.getRootLogger.setLevel(Level.WARN)
//    }
//  }
  val conf=new SparkConf().setMaster("local").setAppName("jm")
    .set("spark.streaming.kafka.MaxRatePerPartition","3")
    .set("spark.local.dir","./tmp")
    .set("spark.serializer", "org.apache.spark.serializer.KryoSerializer")
  //創建上下文，5s為批處理間隔
  val ssc = new StreamingContext(conf,Seconds(5))

  //配置kafka參數，根據broker和topic創建連接Kafka 直接連接 direct kafka
  val KafkaParams = Map[String,Object](
    //brokers地址
    "bootstrap.servers"->"hadoop102:9092,hadoop103:9092,hadoop104:9092",
    //序列化類型
    "key.deserializer"->classOf[StringDeserializer],
    "value.deserializer" -> classOf[StringDeserializer],
    "group.id" -> "MyGroupId",
    //設置手動提交消費者offset
    "enable.auto.commit" -> (false: java.lang.Boolean)//默認是true
  )

  //獲取KafkaDStream
  val kafkaDirectStream = KafkaUtils.createDirectStream[String,String](ssc,
    PreferConsistent,Subscribe[String,String](List("first"),KafkaParams))
  kafkaDirectStream.print()
  var num=kafkaDirectStream.count()
  var num_1=""
  num foreachRDD (x => {
//var res=x.map(line=>line.split(","))
     val connection = getCon()
     var time = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss").format(new Date).toString
     var sql = "insert into content_num values('" + time + "'," + x.collect()(0) + ")"
     connection.createStatement().execute(sql)
     connection.close()
   })
//  print("sdfasdf")
//  print(num_1)
  //根據得到的kafak信息，切分得到用戶電話DStream
//  val nameAddrStream = kafkaDirectStream.map(_.value()).filter(record=>{
//    val tokens: Array[String] = record.split(",")
//    tokens(1).toInt==0
//  })
//
//  nameAddrStream.print()
//  .map(record=>{
//    val tokens = record.split("\t")
//    (tokens(0),tokens(1))
//  })
//
//
//  val namePhoneStream = kafkaDirectStream.map(_.value()).filter(
//    record=>{
//      val tokens = record.split("\t")
//      tokens(2).toInt == 1
//    }
//  ).map(record=>{
//    val tokens = record.split("\t")
//    (tokens(0),tokens(1))
//  })
//
//  //以用戶名為key，將地址電話配對在一起，並產生固定格式的地址電話信息
//  val nameAddrPhoneStream = nameAddrStream.join(namePhoneStream).map(
//    record=>{
//      s"姓名：${record._1},地址：${record._2._1},郵編：${record._2._2}"
//    }
//  )
//  //打印輸出
//  nameAddrPhoneStream.print()
  //開始計算
  ssc.start()
  ssc.awaitTermination()
  def getCon()={
    Class.forName("com.mysql.cj.jdbc.Driver")
    DriverManager.getConnection("jdbc:mysql://localhost:3306/spark?serverTimezone=UTC&useUnicode=true&characterEncoding=utf8","root","reliable")
  }
}

這段代碼指定了虛擬機中Kafka的主題信息，並從中定時獲取（博主設置的為5秒）期間變化的信息量，完成計算后把本機的時間和信息變化量存儲到本地Mysql數據庫中【庫spark 表content_num 字段 type num】

注意指定時區和編碼

jdbc:mysql://localhost:3306/spark?serverTimezone=UTC&useUnicode=true&characterEncoding=utf8

四、可視化

使用Echarts平滑折線圖完成數據的展示

后台讀取mysql的數據【spark_sql.py】

import pymysql
def get_conn():
    """
    獲取連接和游標
    :return:
    """
    conn = pymysql.connect(host="127.0.0.1",
                           user="root",
                           password="reliable",
                           db="spark",
                           charset="utf8")
    cursor = conn.cursor()
    return conn, cursor


def close_conn(conn, cursor):
    """
    關閉連接和游標
    :param conn:
    :param cursor:
    :return:
    """
    if cursor:
        cursor.close()
    if conn:
        conn.close()


# query
def query(sql, *args):
    """
    通用封裝查詢
    :param sql:
    :param args:
    :return:返回查詢結果 （（），（））
    """
    conn, cursor = get_conn()
    print(sql)
    cursor.execute(sql)
    res = cursor.fetchall()
    close_conn(conn, cursor)
    return res


def dynamic_bar():
    # 獲取數據庫連接
    conn, cursor = get_conn()
    if (conn != None):
        print("數據庫連接成功！")
    typenumsql = "select * from content_num order by num desc limit 11;"
    detail_sql = ""
    res_title = query(typenumsql)
    type_num = []  # 存儲類別+數量
    for item1 in res_title:
        type_num.append(item1)
    return type_num

路由獲取后台數據

@app.route('/dynamic_bar')
def dynamic_bar():
    res_list=spark_sql.dynamic_bar()
    my_list=[]
    list_0=[]
    list_1=[]
    for item in res_list:
        list_0.append(item[0])
        list_1.append(item[1])
    my_list.append(list_0)
    my_list.append(list_1)
    return {"data":my_list}

前台繪制折線圖 line.html

<!DOCTYPE html>
<html style="height: 100%">
    <head>
        <meta charset="utf-8">
    </head>
    <body style="height: 100%; margin: 0">
        <div id="container" style="height: 100%"></div>

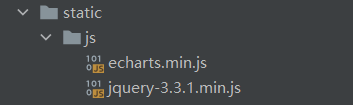

        <script type="text/javascript" src="../static/js/echarts.min.js"></script>
        <script src="../static/js/jquery-3.3.1.min.js"></script>
    </body>
</html>
<script>
    var dom = document.getElementById("container");
    var myChart = echarts.init(dom);
    var app = {};
    var option;
</script>

<script type="text/javascript">

    option = {
      tooltip: {
        trigger: 'axis',
        axisPointer: {
          type: 'shadow'
        }
      },
      grid: {
        left: '3%',
        right: '4%',
        bottom: '3%',
        containLabel: true
      },
      xAxis: [
        {
          type: 'category',
          data: [],
          axisTick: {
            alignWithLabel: true
          }
        }
      ],
      yAxis: [
        {
          type: 'value'
        }
      ],
      series: [
        {
          name: 'Direct',
          type: 'line',
          barWidth: '60%',
          data: []
        }
      ]
    };

    if (option && typeof option === 'object') {
        myChart.setOption(option);
    }
        function update(){
        $.ajax({
            url:"/dynamic_bar",
            async:true,
            success:function (data) {
                option.xAxis[0].data=data.data[0]
                option.series[0].data=data.data[1]
                myChart.setOption(option);
            },
            error:function (xhr,type,errorThrown) {
                alert("出現錯誤！")
            }
        })
    }
    setInterval("update()",100)
</script>

可視化這里需要注意的點：

注意先引入echarts.min.js再引入jquery-3.3.1.min.js
注意指定放置圖像的div塊的大小
把賦值方法放在圖像初始化配置代碼的后面
注意設置方法循環執行：setInterval("update()",100)

小結：整個流程的關鍵在於對實時數據的監控和展示，首先要保證數據傳輸的動態性，其次要保證Flume實時監控數據的變化。其中使用Kafka的目的在於當數據量足夠大的時候，往往會出現數據的監控和采集速度跟不上數據的變化，所以采用Kafka消息隊列機制，讓其緩沖數據以實現大數據量的處理，后續需要編寫Spark Streaming代碼完成對消息的收集處理（存入本地mysql數據庫），最后讀取數據庫數據並用折線圖完成動態展示效果，數據庫的數據是實時變動的，這就需要在讀取的時候要讀到最新進來的數據，這樣才能看到圖線的動態效果。（下圖的圖線會隨着數據的變化動態改變！）

免責聲明！

本站轉載的文章為個人學習借鑒使用，本站對版權不負任何法律責任。如果侵犯了您的隱私權益，請聯系本站郵箱yoyou2525@163.com刪除。

猜您在找 Flume和Kafka完成實時數據的采集 Flume整合Kafka完成實時數據采集 flume實時采集mysql數據到kafka flume實時采集mysql數據到kafka中並輸出 Spark的Streaming + Flume進行數據采集（flume主動推送或者Spark Stream主動拉取） MySQL數據實時增量同步到Kafka - Flume Spark Streaming中向flume拉取數據 canal+mysql+kafka實時數據同步安裝、配置 Spark Streaming消費Kafka Direct方式數據零丟失實現關於Spark Streaming感知kafka動態分區的問題
