這是集成電路物理設計的第一個系列【physical cell】的第一篇文章，也是本公眾號的第一篇文章，從boundary cell說起：
1，什么是boundary cell？
-

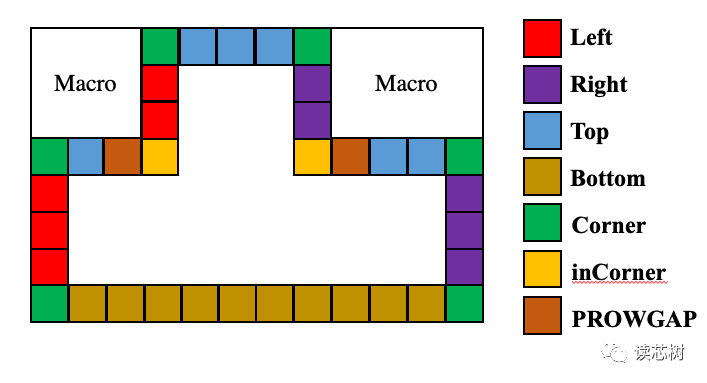

boundary cell也叫做endcap cell, 一般會放置在floorplan的四周，ROW的邊界。
2，為什么需要insert boundary cell?
-
在芯片制造的過程中，最邊界的standard cell最容易受到損傷，為減少standard cell的制造過程中的損傷，需要在邊界放置boundary cell，boundary cell有dummy poly gate，當制造過程中的損傷發生在邊界時，boundary cell的損傷不會影響正常standard cell的功能。
-
如果沒有在邊界放置boundary cell， 可能會對芯片的功能造成不可逆的損傷。
-
在well和implant 層之間不能有gap，否則會有drc，boundary cell保證了well和implant 層之間沒有gap。
-
boundary cell的poly extension保證了standard cell的source/drain不會出現在邊界。
-
boundary cell放置在row的邊界同時保證了邊界的well tie的需求。

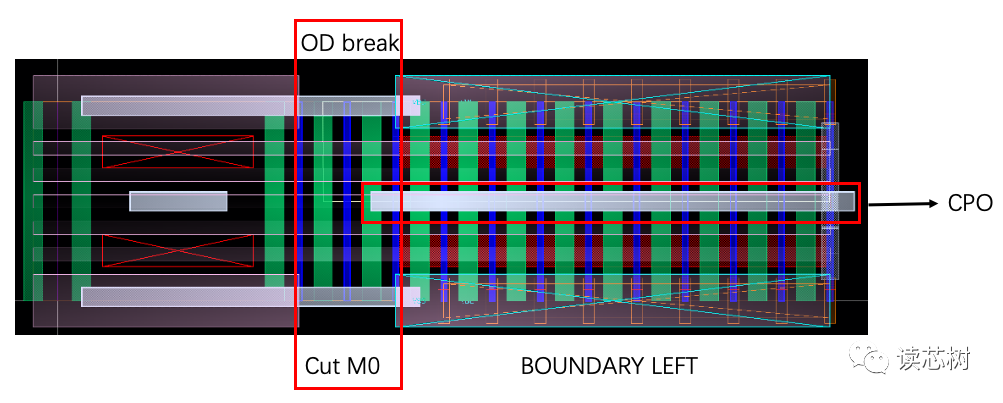

3，boundary cell的layout是什么樣的？
-
boundary cell沒有logic pin，只有VDD/GND的連接；
-
boundary cell在最左或者右側擴展NWELL來減小well proximity effects (WPE 見5)。
-
boundary cell有dummy poly用於保護standard cell 的gate。
-
boundary cell的poly layer會被切斷 （Poly Cut layer）
4，如何在floor plan階段insert boundary cell？
FC/ICC2 cmd:
>set_boundary_cell_rules \ -top_boundary_cells "BOUNDARYPROW* \ -bottom_boundary_cells "BOUNDARYPROW* \ -left_boundary_cell "BOUNDARYLEFT*" \ -right_boundary_cell "BOUNDARYRIGHT*" \ -top_right_outside_corner_cell "BOUNDARYPCORNE*" \ -bottom_right_outside_corner_cell "BOUNDARYPCORNER*" \ -top_left_outside_corner_cell "BOUNDARYPCORNER*" \ -bottom_left_outside_corner_cell "BOUNDARYPCORNER*" \ -top_right_inside_corner_cells "BOUNDARYPINCORNER*" \ -bottom_right_inside_corner_cells "BOUNDARYPINCORNER*" \ -top_left_inside_corner_cells "BOUNDARYPINCORNER* \ -bottom_left_inside_corner_cells "BOUNDARYPINCORNER*" \ -top_left_inside_horizontal_abutment_cells "BOUNDARYPROWLGAP*" \ -bottom_left_inside_horizontal_abutment_cells "BOUNDARYPROWLGAP*" \ -top_right_inside_horizontal_abutment_cells "BOUNDARYPROWRGAP*" \ -bottom_right_inside_horizontal_abutment_cells "BOUNDARYPROWRGAP*"\ -mirror_left_inside_corner_cell \ -mirror_left_outside_corner_cell \ -segment_parity {horizontal_odd vertical_even} \ -min_vertical_jog 0.042 \ -min_horizontal_jog 0.612 \ -min_vertical_jog 0.042 \ -min_horizontal_jog 0.612 \ -min_vertical_separation 0.21 \ -min_horizontal_separation 2.397>compile_boundary_cells
>check_boundary_cell
Innovus cmd:>setEndCapMode -reset>setEndCapMode \
-rightEdge BOUNDARYLEFT* \ -leftEdge BOUNDARYRIGHT*\ -leftTopCorner BOUNDARYPCORNER*\ -leftBottomCorner BOUNDARYPCORNER* \ -rightTopCorner BOUNDARYPCORNER*\ -rightBottomCorner BOUNDARYPCORNER* \ -topEdge {BOUNDARYPROW8* BOUNDARYPROW4*BOUNDARYPROW2* BOUNDARYPROW1*} -bottomEdge {BOUNDARYPROW8* BOUNDARYPROW4* BOUNDARYPROW2* BOUNDARYPROW1*} -rightTopEdge BOUNDARYPINCORNER* \ -rightBottomEdge BOUNDARYPINCORNER* \ -leftTopEdge BOUNDARYPINCORNER* \ -leftBottomEdge BOUNDARYPINCORNER* \ -rightTopEdgeNeighbor BOUNDARYPROWRGAP*\ -rightBottomEdgeNeighbor BOUNDARYPROWRGAP*\ -leftTopEdgeNeighbor BOUNDARYPROWLGAP*\ -leftBottomEdgeNeighbor BOUNDARYPROWLGAP*\ >addEndCap >verifyEndCap -report endcap.rpt
5, 什么是阱臨近效應（WPE: Well Proximity Effect）
-
WPE會影響芯片的性能和良率。
-
在芯片制造的過程中，會出現各種制造的二級效應，靠近阱邊界的晶體管和非邊界的晶體管的性能相比有很大的不同，這會造成晶體管速度有+/-10%的差異。
-
離子注入阱的過程中，在阱邊界（光刻膠）會造成注入離子的反射散射，位於阱邊界的晶體管有不同的離子注入情況，這會造成該晶體管不同的性能表現。
6,參考文獻
1，fusion compiler/ IC Compiler 2 user guide
2，innovus user guide
