使用說明書
2021年06月-2022年02月
軟件作者：閆磊 電話18987281928，13108507190
QQ交流群：215134534
目錄
軟件優點：插件技術和ArcMap無縫連接，自動匯總各種表格插入地圖，動態生成各種圖例，定制開發和優質服務，提供完整的符號庫。

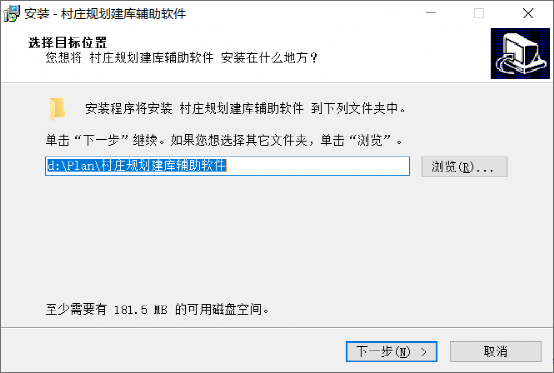

1軟件安裝和卸載

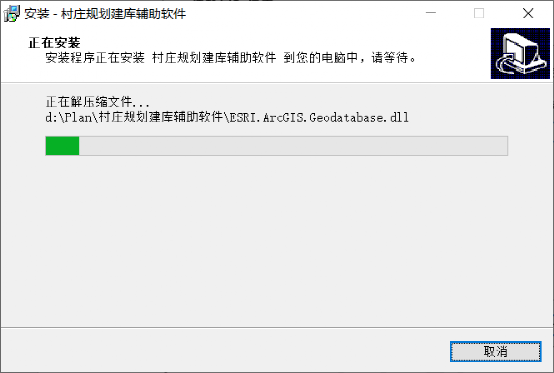

運行setup.exe,
以后運行開始菜單中
注意：軟件安裝運行需要修改注冊表，請最好關閉360安全衛士。

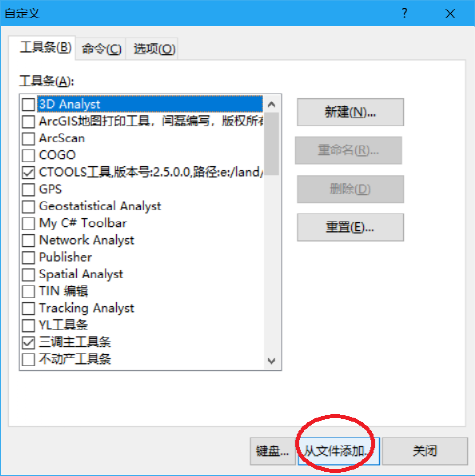

如果實在沒有可以在
ArcMap的
尋找文件安裝的文件夾D:\Plan\村庄規划建庫輔助軟件

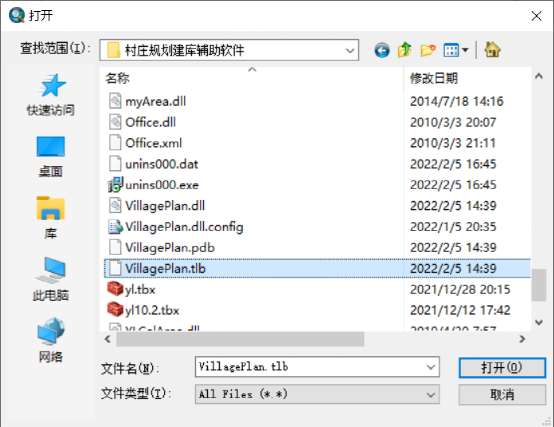

手工加載對應VillagePlan.tlb文件就可以，也在windows中運行D:\Plan\村庄規划建庫輔助軟件\commreg.exe,
注意：徹底卸載軟件運行安裝路徑下:如D:\Plan\村庄規划建庫輔助軟件\unins000.exe
2系統整體界面和數據圖層

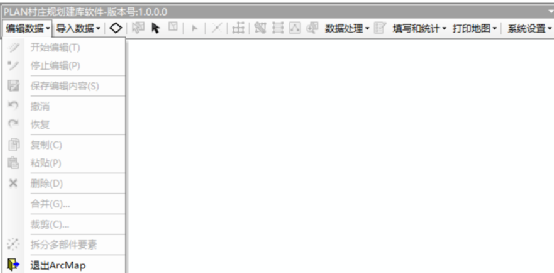

系統整體界面設計思路：做成ArcMap10.2及10.2以上版本插件(，可以使用ArcGIS10.2.2,ArcGIS10.4.1或者ArcGIS10.8)，這樣可以充分使用ArcMap中的編輯等功能，系統在ArcMap10.X作為一個浮動工具條，不需要在建庫系統和ArcGIS軟件之間切換。整體界面如下：
最上面的標題為程序路徑和當前打開的MXD路徑，一台機器可以運行多個縣的建庫系統，一定要關注該路徑。
運行前，必須安裝ArcGIS10.2以上版本，可以是ArcGIS10.2.2，ArcGIS10.6,ArcGIs10.8,office2007以上版本
注意：程序系統升級替換前保留data下set.mdb和模板設置文件，一定定注意。以后軟件不升級就在復制對應文件，軟件更新時運行commreg.exe。
數據圖層和最主要字段：
1.DLTB是三調的圖斑，字段：DLBM地類編號
2.XZQ是行政區，有字段XZQDM（行政代碼）和XZQMC（行政名稱）
3.JQXZYD是基期現狀用地，字段有DLBM（地類編碼）和DLMC（地類名稱）
4.GHDK是規划地塊，字段GHSSLB（規划設施代碼），GHDLBM（地類編碼），GHDLMC（規划地類名稱）
5.GHDLTB是末期規划地類圖斑，字段，GHDLBM（地類編碼），GHDLMC（規划地類名稱）
3軟件使用流程
軟件使用流程：
1.導入數據下導入三調數據創建村庄規划數據庫
2.圖層字段預處理
3.行政代碼管理
4.基期現狀用地生成
5.填寫基期地類和檢查基期地類
6.手工做規划地塊
7.依次做下面三個
8.數據處理，統計面積
9，打印地圖

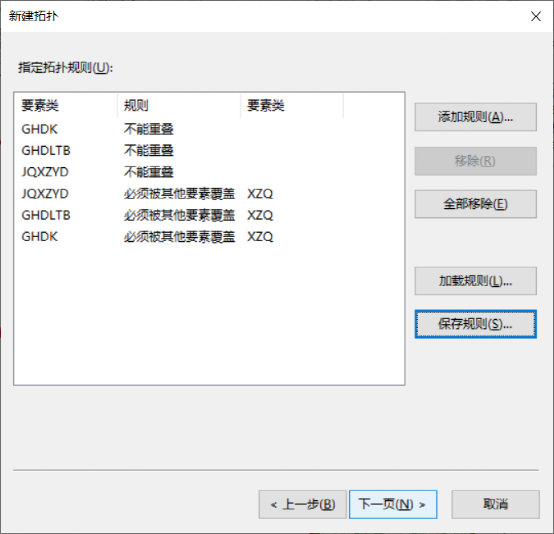

3.1首先務必保證拓撲沒有問題
面層自身不能重疊，
拓撲經常鎖定數據，只在拓撲檢查時使用，修改錯誤，請刪除拓撲。
3.2面積計算，打印成果之前一定數據沒有屬性和拓撲錯誤。
4功能模塊

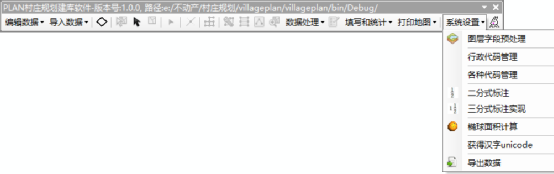

4.1系統管理
主要做：圖層字段預處理->行政代碼管理->接幅表生成
4.1.1系統設置->圖層字段預處理
以下表不存在，自動創建，字段不標准，自動添加相關字段
| 圖層名 |
|
| 表名 |
表英文 |
| 村庄建設邊界 |
CZJSBJ |
| 道理交通 |
DLJT |
| 等高線 |
DGX |
| 防災減區 |
FZJZQ |
| 高程點 |
GCD |
| 古茶山(園)保護范圍 |
GCSBHFW |
| 古樹名木 |
GSMM |
| 規划地塊 |
GHDK |
| 規划地類圖斑 |
GHDLTB |
| 規划設施點 |
GHSSD |
| 規划設施線 |
GHSSX |
| 國土綜合整治重點工程(點) |
GTZHZZZDGCD |
| 國土綜合整治重點工程(面) |
GTZHZZZDGCM |
| 國土綜合整治重點工程(線) |
GTZHZZZDGCX |
| 基期現狀用地 |
JQXZYD |
| 建設控制區 |
LSWHBHD |
| 歷史文化保護點 |
XZDW |
| 歷史文化保護范圍 |
LSWHBHFW |
| 其他控制線 |
QTKZX |
| 生態保護紅線 |
STBHHX |
| 行政區 |
XZQ |
| 行政區界線 |
QYJX |
| 永久基本農田圖斑 |
YJJBNTTB |
4.1.2行政代碼管理

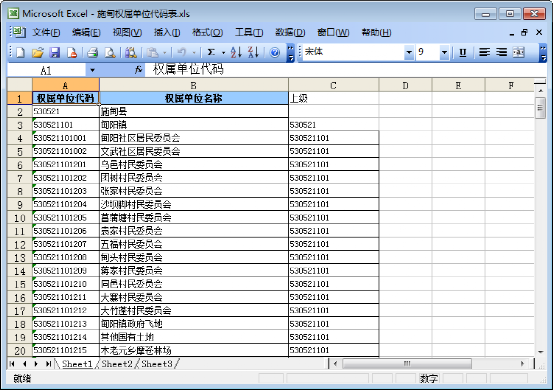

可以導入，Excel格式如下：
縣級行政代碼為6位，不用補，鄉鎮為9位，不用補，村為12位，代碼順序為縣，鄉鎮和村，需要填寫上級代碼，村的上級是鄉鎮代碼（9位），鄉鎮的上級代碼為縣（位）

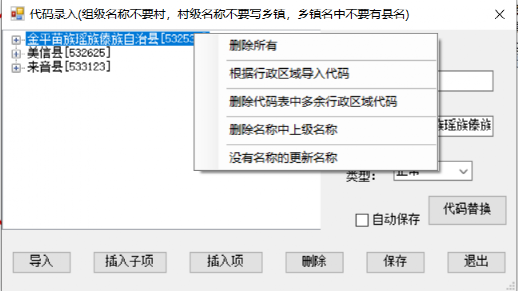

樹代碼列表右鍵：
刪除所有：刪除Set.Mdb中表xzdm中所有記錄
根據行政區導入代碼：根據圖層XZQ中XZQDM和XZQMC生成村級代碼和行政名稱，村級名稱不要寫鄉鎮，鄉鎮名中不要有縣名
刪除代碼表多余行政區域代碼：刪除代碼表多余行政區域代碼。
刪除名稱中上級名稱：刪除名稱中上級名稱。

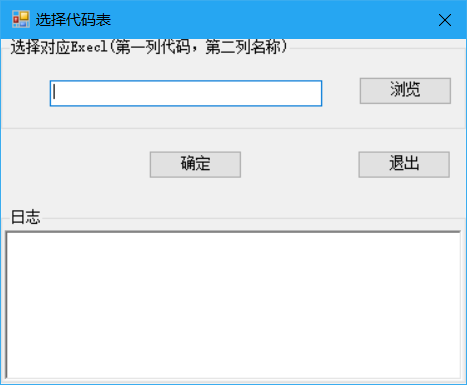

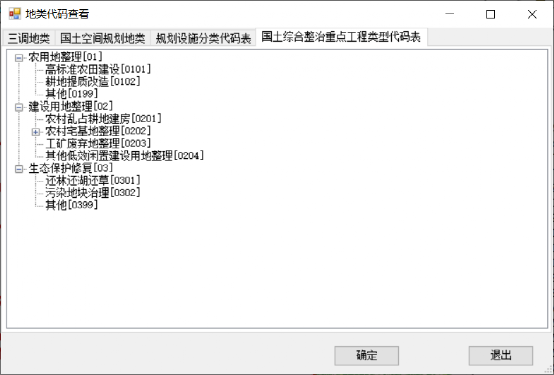

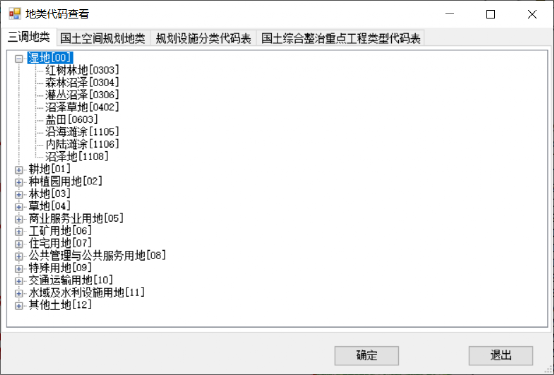

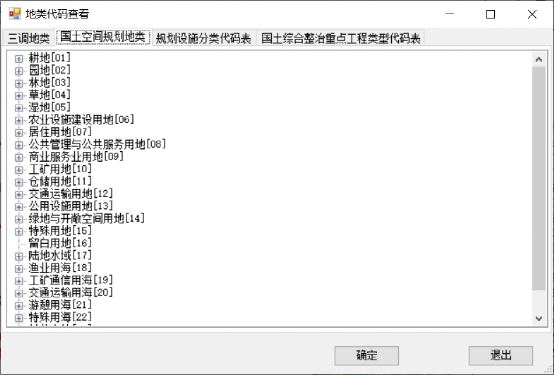

4.1.3代碼表管理
4.1.4樣式設置

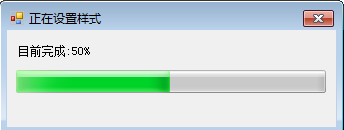

每個圖層樣式保存在: lyr\各個圖層.lyr

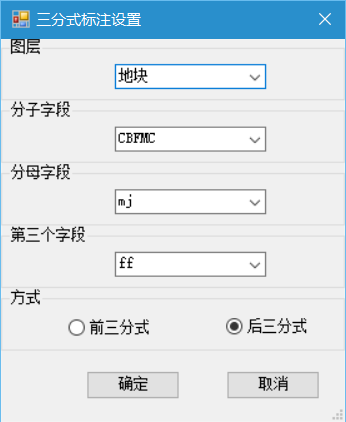

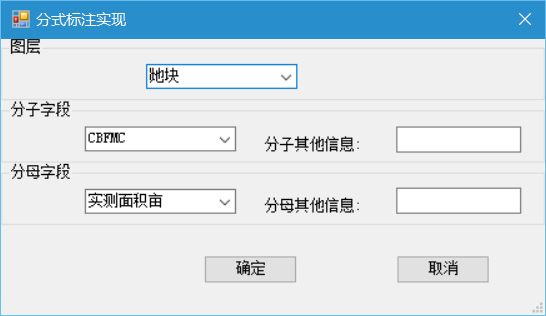

4.1.5分式標注功能
可實現二分式標注和三分式標，作業單位可根據自己需求進行選擇使用該功能。
二分式
三分式
4.1.6數據庫維護
在打開mxd后，使用，主要是set.mdb和當前數據庫整理碎片，對軟件下的temp.mdb清理。

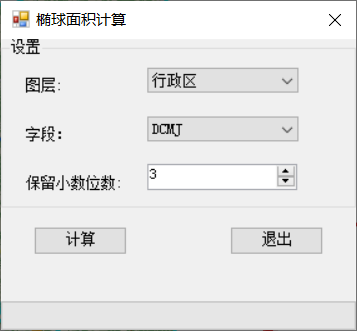

4.1.7 橢球面積計算
對所有的面層計算橢球面積

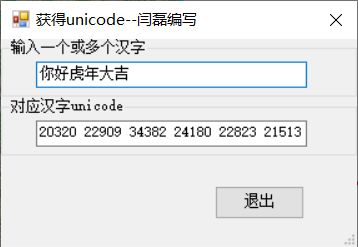

4.1.8 獲得漢字的unicode
用於制作漢字的符號

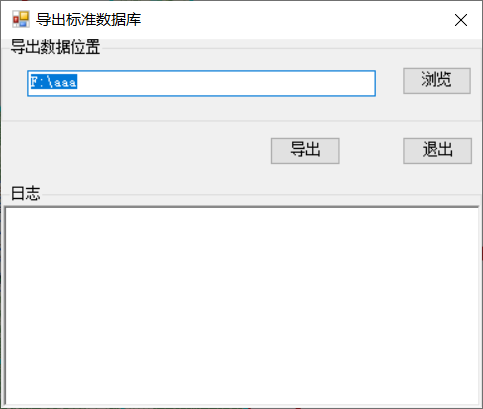

4.1.9導出標准數據庫

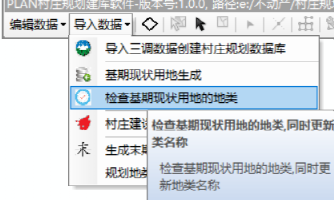

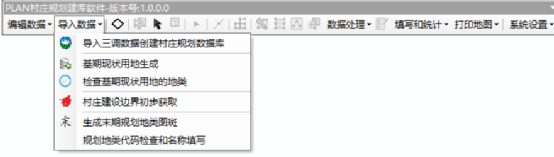

4.2導入數據

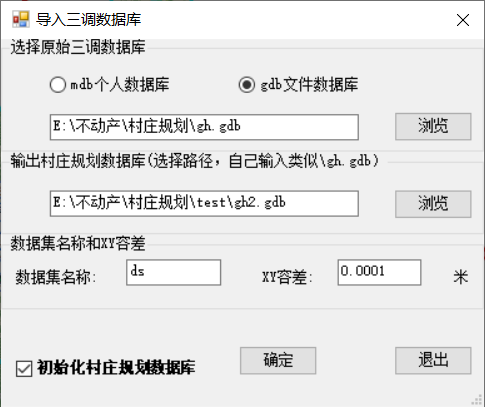

4.2.1 導入三調數據
導入三調數據創建規划數據庫
4.2.2 基期現狀用地生成
根據三調數據，生成規划基期現狀用地
4.2.3 檢查基期現狀用地的地類
檢查基期現狀用地的地類，和更新地類名稱
4.2.4 村庄建設邊界初步獲取
更加三調中村庄和規划地塊，獲得村庄建設邊界
4.2.5 生成末期規划地類圖斑和檢查
根據基期和規划地塊，生成末期規划地類圖斑，並檢查填寫是否正確
4.3數據處理

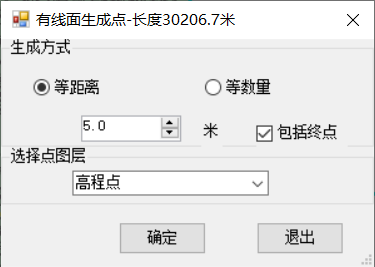

4.3.1有線生成點
選擇一個線或面（是面的邊界），可以等距離或等數量生成點

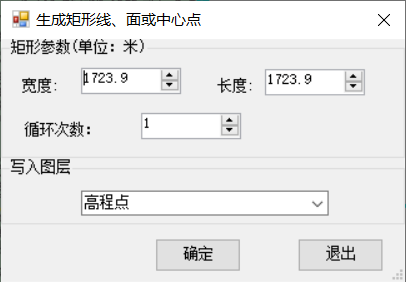

4.3.2 均勻生成構築物
在工具條
在地圖屏幕中，划線，等數據生成點、線、面

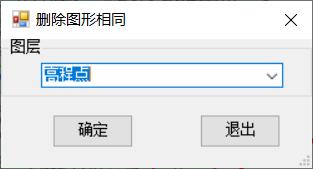

4.3.3 刪除圖形完全相同的數據
是完全相同，不是部分相同
4.3.4 創建DEM和坡度、坡向
根據等高線創建DEM，創建DEM柵格數據存放到當前數據庫中，名字就是DEM

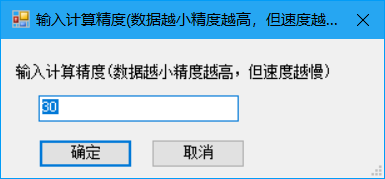

數字越大速度越快，但精度低，坡度的名稱：坡度，坡向的名稱：坡向
4.3.5 行政代碼填寫
根據行政區（XZQ），填寫一個圖層的行政區代碼（XZQDM）和行政區名稱（XZQMC）。
4.3.5 代碼檢查和名稱填寫
4.3.6 生成鄉鎮行政區
根據行政區（XZQ）生成鄉鎮行政區(XJXZQ)
4.3.7村級行政區生成行政界線
根據行政區（XZQ）生成行政區界線(QYJX)

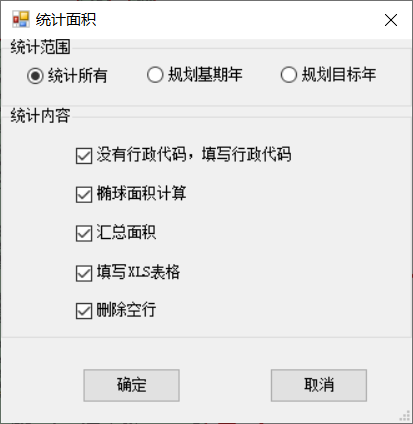

4.4 面積統計

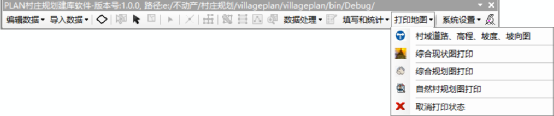

4.5 地圖打印

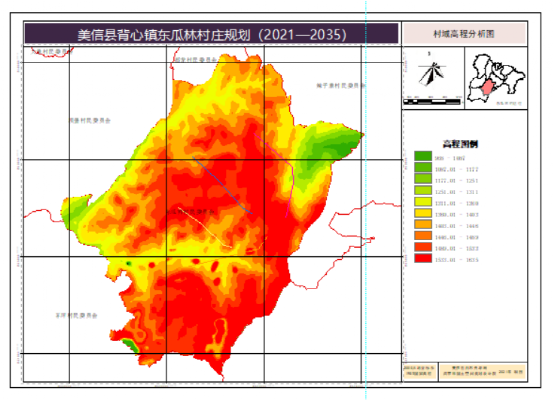

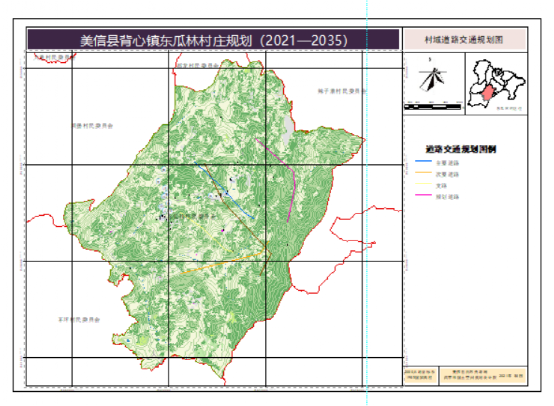

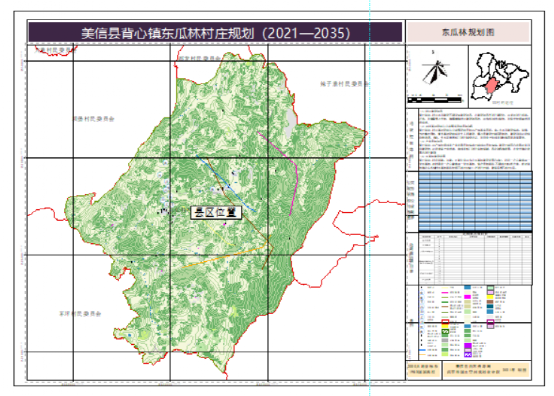

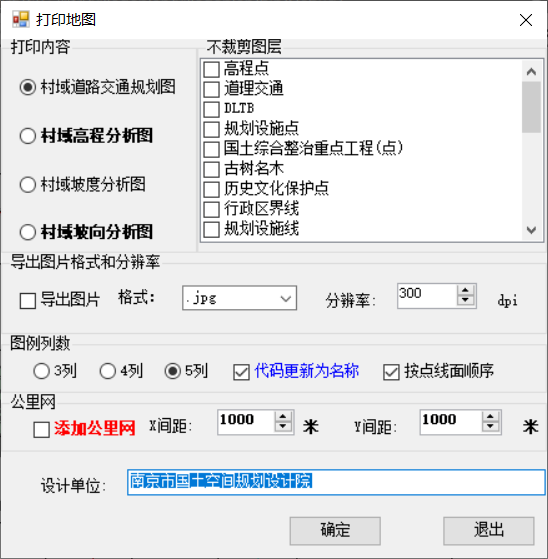

4.5.1 村域道路、高程、坡度、坡向圖
選擇XZQ一個或多個，不選擇打印所有的

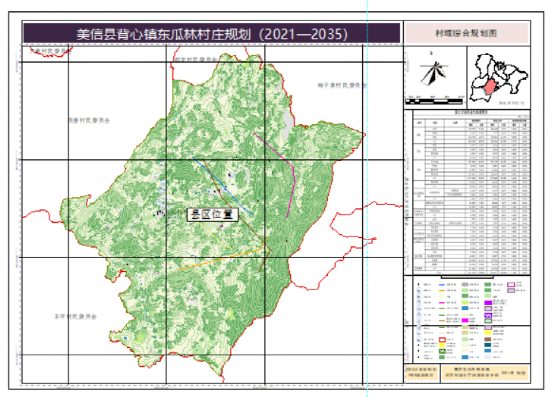

4.5.2 綜合規划圖打印
4.5.3 綜合規划現狀圖打印
4.5.4 自然村規划圖打印
4.4.7取消打印狀態
由布局視圖返回數據視圖，同時可以刪除其他多余的數據框
5系統參數說明

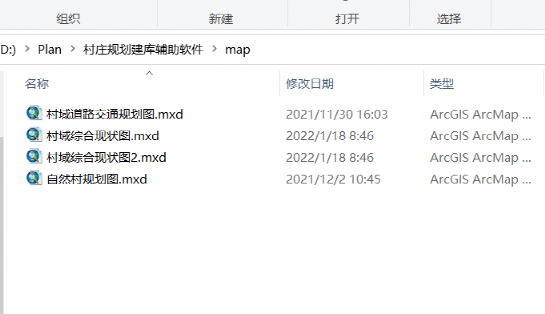

5.1 模板文件說明
軟件安裝目錄下，
5.2 \data\set.mdb
Set.mdb中保存了系統使用的關鍵表，一定保存好和及時備份，和你作業縣區數據mdb是對應的。升級和備份一定要注意。建議你程序就一個。如果是多縣一定更加重視：set.Mdb和你的數據mdb是對應的。
Xzdm是行政代碼
Dldm是地類代碼

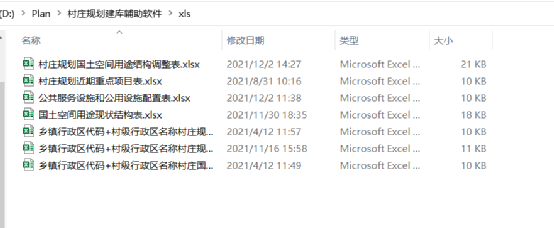

5.3 \xls
各種打印模板

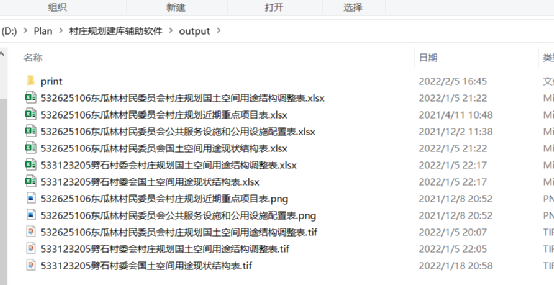

5.4\output

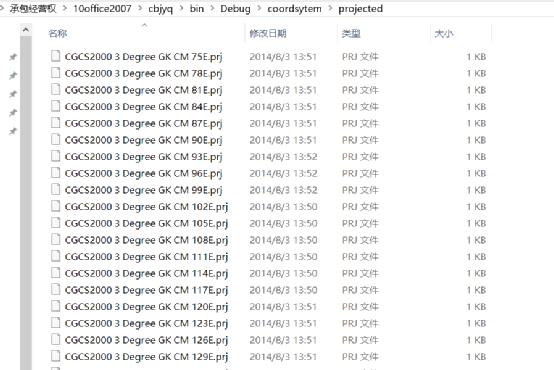

5.5 2000坐標系文件
在coordsytem\projected下
6 注意事項
由於軟件、系統、硬件和人為等等原因，造成數據丟失、損壞或則打印輸出結果錯誤，開發人員對此，不承擔任何責任。大家在打印輸出之前，一定認真檢查，有問題開發人員盡可能配合修改。
6.1數據備份說明
1、數據一定要經常備份，建議至少一天備份一次，一周最少異地（其他機器）備份一次。
2、建議所有的數據放在同一數據集下，這樣坐標系統相同，數據精度一樣，建議精度為0.001
3、矢量數據放在一個數據庫中，可以是mdb,也可以是GDB,推薦使用GDB,使用一定時間要壓縮碎片.
4、很多莫名奇妙的問題，建議新建一個數據庫，一個數據集，把數據導入（不要復制粘貼過來）
6.2軟件環境
1、地理數據庫一定要升級成ArcGIS10.2以上版本，不然處理后結果為空，切記，切記、切記！！！！！！
2、將擴展模塊選上
3、Office安裝2007等
6.3其他問題
1、工程文件mxd，使用久了，文件很大，通過另存減小大小,工程文件一定要保存成相對路徑。
2、數據問題先修復幾何，后拓撲檢查。
3、地理數據庫維護右鍵碎片整理，mxd維護保存副本。
4、務必先把數據進行備份，並且需要把數據庫換成gdb格式，避免數據造成丟失的情況。
7常見問題解決
7.1提示某個字段不存在
運行系統設置下圖層字段預處理，再不行自己按照數據庫標准加字段
7.2行包括錯誤值
是字段長度不夠，修改字段長度看群視頻
7.3運行COM錯誤
1、出現異常，退出arcmap，再次運行，保證數據沒有問題，如坐標系、數據精度要一致，拓撲沒有問題，圖層名按標准。
2、Com錯誤出現時，可以關閉軟件，再重新打開，在進行需要操作，如果問題依然存在，請在地理處理菜單-》結果中查看
3、建議新建一個數據庫，一個數據集，把數據導入（不要復制粘貼過來）
7.4Excel.ApplicationClass 000000000046錯誤
經過多般折騰，還是沒什么更好的辦法。后來又重新看了一遍之前查的資料，基本可以確定就是WPS搶鮮版的問題，然后我就在WPS官網下載了個個人版安裝上，竟然神奇的解決了~~~
或者：最主要的就是這句話： “C:\Program Files\Microsoft Office\OFFICE11\excel.exe” /regserver
7.5缺失處理
運行commreg.exe即可
8升級說明
軟件升級系統，覆蓋對應文件就可以，程序放在一個固定位置，不要保留多個,軟件增加功能一定運行commreg.exe即可。
