1數據流分析基礎
1.1停機問題-抽象方法
針對基礎篇中的停機問題，我們可以試用抽象方法去嘗試解決問題。邪惡程序存在的關鍵在於程序中有if存在 。因此可以采取以下方式。
1.1.1忽略掉所有程序的if條件部分
void Evil(){
if(!Halt(Evil))return;
else while(1)
}
抽象成
void Evil(){
向左走return;
向右走while(1);
}
語義：“向左走/向右走”為非確定性選擇，程序隨機從“向左走” 和“向右走”后面的語句中選擇一條執行。
1.1.2忽略所有條件判斷中的條件，一律抽象為不確定選擇
void Evil(){
再來一次
向左走goto再來一次；
向右走return;
}
1.1.3抽象過程分析
針對給定輸入
- 原始程序只有一條執行路徑，抽象程序上有多條執行路徑
- 原始程序的執行路徑一定包含在抽象程序的執行路徑中
停機問題
- 原始程序停機：存在自然數n，程序的執行路徑長度 小於n
- 抽象程序停機：存在自然數n，程序中所有執行路徑 的長度都小於n
1.1.4停機問題的判定方法
繪制控制流圖（結點為程序語句，邊為語句間的轉移 ）， 如果控制流圖上有環，則可能不終止，否則一定終止。
1.2符號分析
1.2.1分析內容
給定一個只包含浮點數變量和常量的程序，已知輸入的符號，求輸出的符號。
1.2.2符號分析的抽象
抽象符號
- 正 ={所有的正數}
- 零={0}
- 負= {所有的負數}
- 槑={所有的整數和NaN}
1.2.3符號分析的基本思路
給定程序的一條執行路徑，我們能推出結果符號的抽象取值。
給定程序的兩條執行路徑，我們得到兩個結果符號的抽象取值 𝑣1,𝑣2，我們可以用如下的操作來合並這兩個值：
如果我們能知道程序所有可能的路徑產生的結果 符號𝑣1,𝑣2,…，我們就知道了程序的最終結果⊓ (𝑣1,𝑣2,… )。
如何知道程序有哪些可能的路徑？
- 近似方案1：忽略掉程序的條件判斷，認為所有分支 都有可能到達 .
如何能遍歷所有可能的路徑？
- 近似方案2：不在路徑末尾做合並，在控制流匯合的 所有位置提前做合並
1.3數據流分析單調框架
目標：通過配置框架的參數，可以導出各種類型 的算法，並保證算法的安全性、終止性、收斂性。
1.3.1名詞解釋
半格（semilattice)
半格是一個二元組(S,⊓)，其中S是一個集合，⊓ 是一個交匯運算，並且任意𝑥,𝑦,𝑧 ∈ 𝑆都滿足下 列條件:
- 冪等性idempotence: 𝑥 ⊓ 𝑥 = 𝑥
- 交換性commutativity: 𝑥 ⊓ 𝑦 = 𝑦 ⊓ 𝑥
- 結合性associativity： 𝑥 ⊓ 𝑦 ⊓ 𝑧 = 𝑥 ⊓ (𝑦 ⊓ 𝑧)
- 存在一個最大元⊤，使得𝑥 ⊓ ⊤ = 𝑥
偏序Partial Order
偏序是一個二元組(S, ⊑)，其中S是一個集合， ⊑ 是一個定義在S上的二元關系，並且滿足如下性質：
- 自反性：∀𝑎 ∈ 𝑆:𝑎 ⊑ 𝑎
- 傳遞性：∀𝑥,𝑦,𝑧 ∈ 𝑆:𝑥 ⊑ 𝑦 ∧ 𝑦 ⊑ 𝑧 ⇒ 𝑥 ⊑ 𝑧
- 非對稱性：𝑥 ⊑ 𝑦 ∧ 𝑦 ⊑ 𝑥 ⇒ 𝑥 = 𝑦
每個半格都定義了一個偏序關系
- 𝑥 ⊑ 𝑦當且僅當𝑥 ⊓ 𝑦 = 𝑥
1.3.2半格示例
抽象符號域的五個元素和交匯操作組成了一個半格，
半格的笛卡爾乘積(𝑆 × 𝑇,⊓𝑥𝑦)還是半格
任意集合和交集操作組成了一個半格
- 偏序關系為子集關系
- 頂元素為全集
任意集合和並集操作組成了一個半格
- 偏序關系為超集關系
- 頂元素為空集
半格和偏序關系
每個半格都定義了同一集合SSS上的一個偏序關系
例如，正整數集合上的"求最小公倍數運算"是半格，而"整除關系"是對應的偏序。
又如，任意集合和"交集操作"組成了一個半格，頂元素是全集，而"子集關系"是對應的偏序。
又如，任意集合和"並集操作"組成了一個半格，頂元素是空集，而"超集關系"是對應的偏序。
半格的高度
定義： 半格的偏序圖中任意兩個結點 的最大距離+1。
1.3.3單調（遞增）函數 Monotone (Increasing) Function
定義：給定一個偏序關系(𝑆,⊑)，稱一個定義在𝑆上的 函數𝑓為單調函數，當且僅當對任意𝑎,𝑏 ∈ 𝑆滿足
- 𝑎 ⊑ 𝑏 ⇒ 𝑓 (𝑎) ⊑ 𝑓 (𝑏)
- 注意：單調不等於a ⊑ 𝑓 (𝑎)
單調函數示例
- 在符號分析的半格中，固定任一輸入參數，抽象符號 的四個操作均為單調函數
- 在集合和交/並操作構成的半格中，給定任意兩個集 合GEN, KILL，函數𝑓 (𝑆) =( 𝑆 − 𝐾𝐼𝐿𝐿) ∪ GEN為單調函 數
1.3.4數據流分析單調框架
- 一個控制流圖(𝑉,𝐸)
- 一個有限高度的半格(𝑆,⊓)
- 一個entry的初值𝐼
- 一組結點轉換函數，對任意𝑣 ∈ 𝑉 − 𝑒𝑛𝑡𝑟𝑦存在 一個結點轉換函數𝑓v
算法偽代碼：
2.數據流分析應用
2.1Reaching Definitions可達定值分析
2.1.1原理

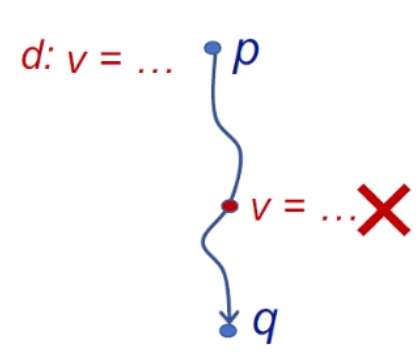

如下圖所示，我們在p點定義了一個變量v，在p到q的路徑中，如果v被重新定義了，那么我們就說這個變量被“殺死了”，如果變量沒有被殺死，那么v的值就可以順利傳導到q點。可達定值分析常常用來判斷某個已經被聲明的變量是否被使用過。
2.1.2分析過程
我們繼續使用Abstract和safe-approximation兩步驟來進行可達定值分析。
-

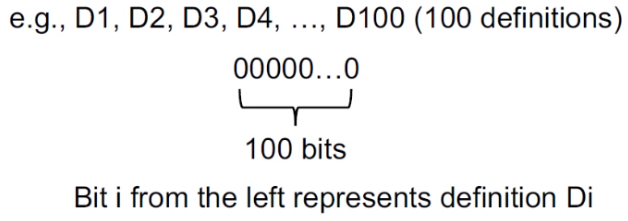

Abstraction:將所定義的每個變量狀態用bit vectors來表示，如下圖所示：
-
Safe-approximation：我們假設有一個聲明D: v = x op y,這條語句新增了一個對於v的聲明，並殺死了所有其他對於v的聲明，語句的其他部分不受影響。轉換函數如下：

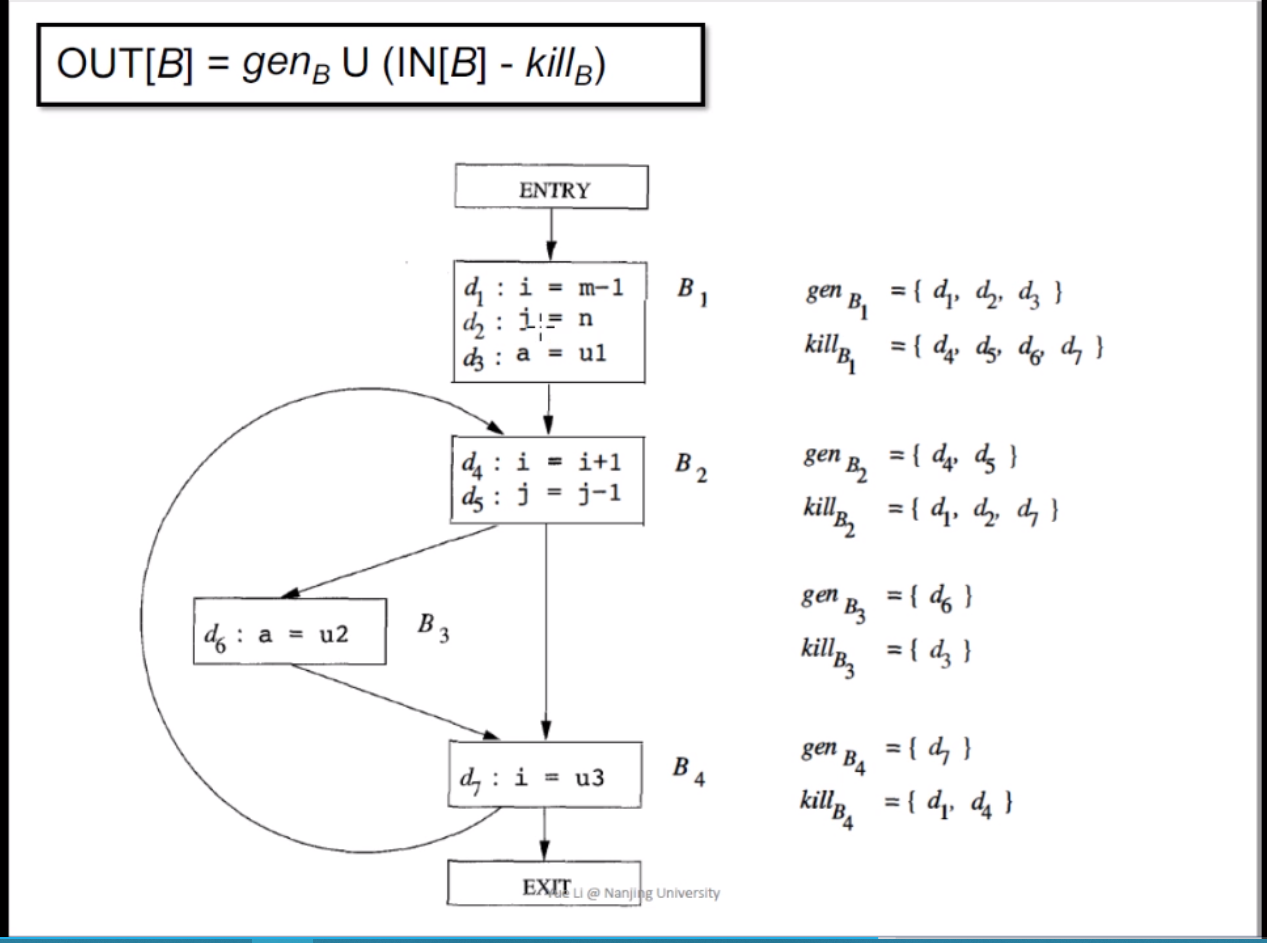

一個簡單的實例如下所示：
每個基本塊誕生和殺死的聲明如上圖所示，這個很好理解。

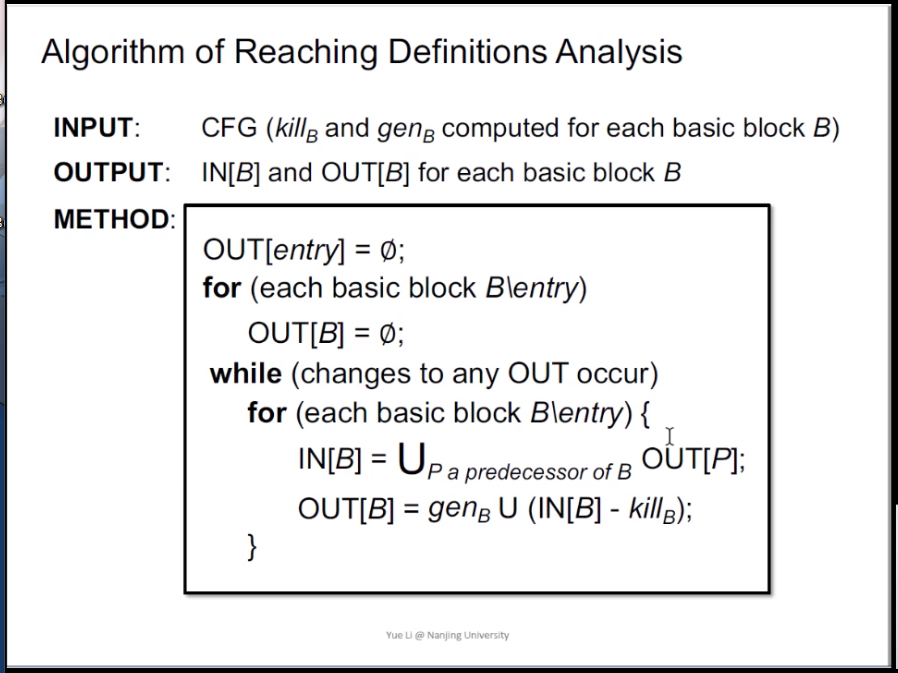

2.1.3可達定值分析的偽代碼
我們先將所有BB的輸出設置成空，然后利用我們的轉換函數對於每一個BB的輸入輸出進行迭代，在一次迭代過程中如果有BB的輸出發生變化則進行下一次迭代，直到所有BB的輸出都不變為止。
may analysis一般都初始化為空，must analysis一般都初始化為Top
2.1.4可達定值分析實例

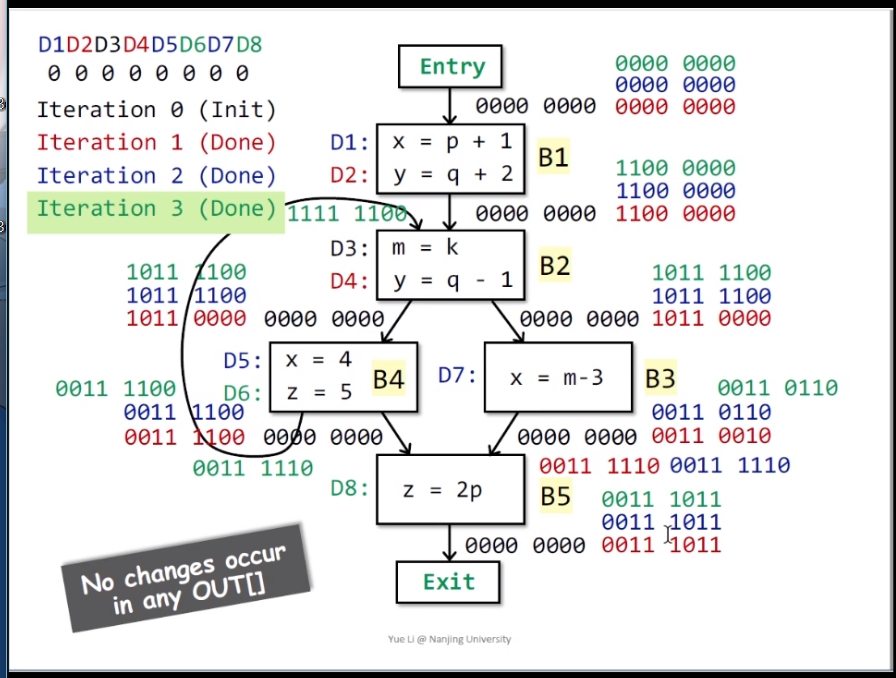

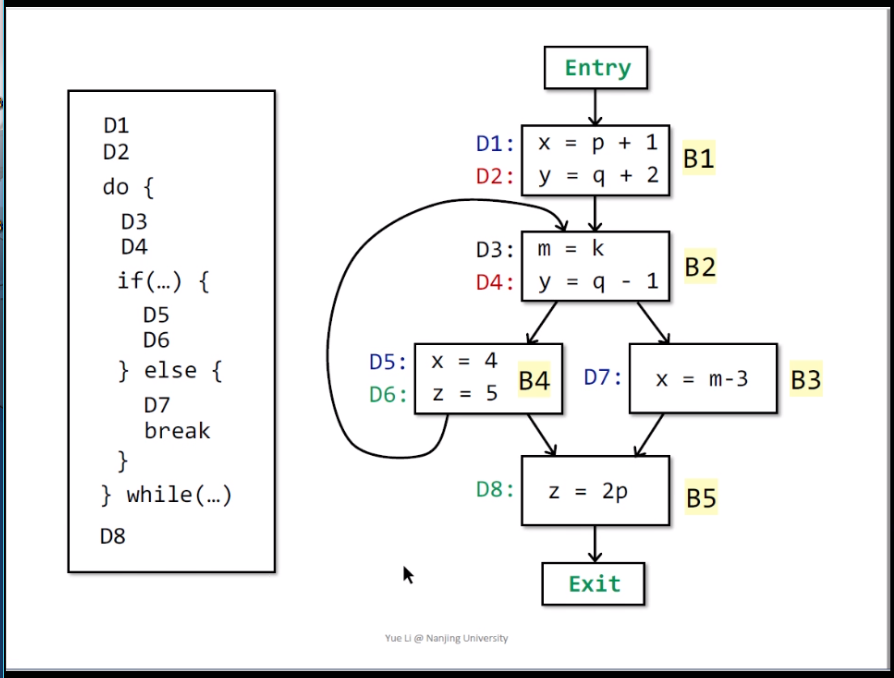

如下圖所示是一個可達分析的實例，可以自己試着按照上面的偽代碼做一下分析，看最終的結果是什么。
最終結果是：
