通過學習本算例您將獲得？
1、學會軸流泵基本仿真流程
2、學會周期性網格設置
3、學會如何顯示效率-流量曲線等相關后處理
如何獲取本算例全部原始文檔（mesh、cas、dat）？
請搜索微信公眾號：cfd入門到精通，或者掃描下面二維碼，聯系小編免費獲取啦，僅供學習使用，請勿用於商業！
目 錄
1.摘要1
2.軸流泵模型介紹1
3.前處理1
4.求解設置2
4.1啟動FLUENT2
4.2讀入文件2
4.3定義求解器3
4.4模型設置3
4.5添加材料4
4.6設置區域條件4
4.7邊界條件設置5
4.8求解方法設置7
4.9流場初始化7
4.10求解8
5.后處理9
5.1啟動FLUENT9
5.2收斂殘差曲線10
5.3進出口流量計算10
5.4定義旋轉機械拓撲結構11
5.5輸出泵性能報告11
5.6泵效率-流量性能曲線12
1. 摘要軸流泵作為葉輪機械的一種，具有低揚程、大流量的特點，在國民經濟各部門中占有非常重要的地位，隨着國民經濟和國防事業的迅速發展，對軸流泵的性能要求越來越高；泵的效率是衡量泵工作效能高低的一項技術經濟指標，泵在運行過程中不可避免的會產生能量損失，因為使其效率總是小於1。能量損失通常分為機械損失、容積損失和水力損失三部分。要提高泵的水力效率，就必須降低這些能量損失。隨着計算機技術及計算流體力學等學科的飛速發展，CFD對軸流泵進行內部流場計算成為可能，並已成為重要的設計手段。運用軟件數值模擬流體機械可以方便地研究其內部規律，找到提高效率的有效途徑。
2. 軸流泵模型介紹

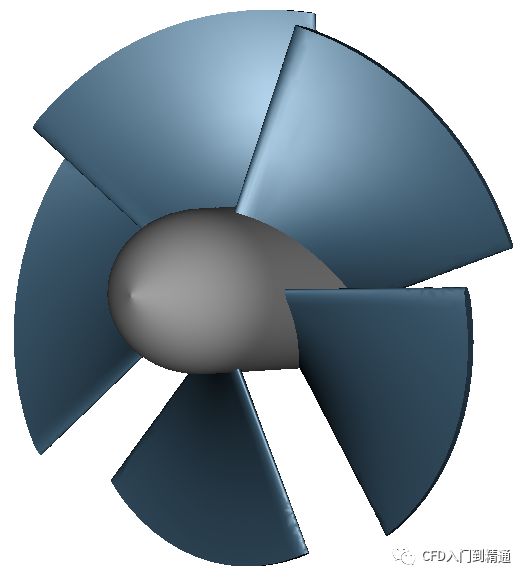

本案例所模擬的是一種軸流泵的流場分析。圖1是三維模型示意圖，葉輪的進口直徑為590mm，葉輪軸直徑為175mm，進口段長度為200mm，出口段長度為100mm，葉片數為5，設計點轉速為780r/min，揚程為6.1m，流量為5315m3/h。
3. 前處理

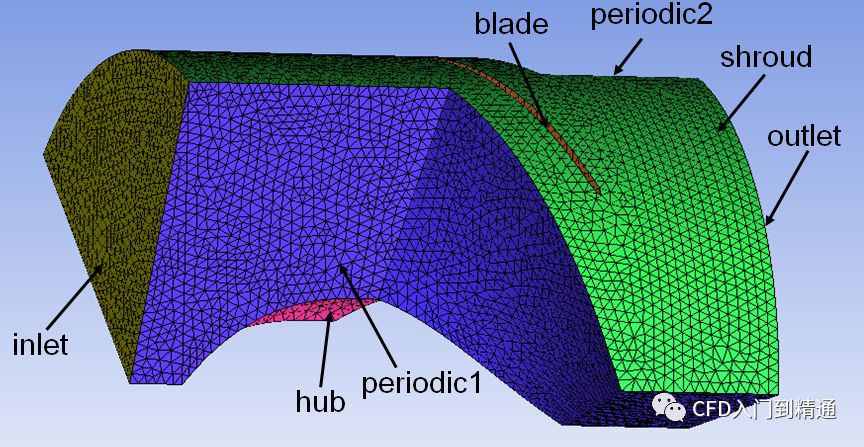

由於葉輪具有周期性，考慮節省計算資源，葉輪內部流場計算采用單流道周期性邊界模型，在ICEM CFD中划分網格。將模型邊界分別命名為進口inlet、出口outlet、輪轂面hub，機匣面shroud，周期性邊界periodic，葉片blade，如圖2所示。將ICEM CFD划分完成的網格導出，存為axis-pump.msh文件。
4. 求解設置
4.1 啟動Fluent
雙擊Fluent，將Dimension修改為3D，如圖3所示。
