分布式單點登錄框架XXL-SSO

《分布式單點登錄框架XXL-SSO》

一、簡介

1.1 概述

XXL-SSO 是一個分布式單點登錄框架。只需要登錄一次就可以訪問所有相互信任的應用系統。
擁有"輕量級、分布式、跨域、Cookie+Token均支持、Web+APP均支持"等特性；。現已開放源代碼，開箱即用。

1.2 特性

• 1、簡潔：API直觀簡潔，可快速上手；
• 2、輕量級：環境依賴小，部署與接入成本較低；
• 3、單點登錄：只需要登錄一次就可以訪問所有相互信任的應用系統。
• 4、分布式：接入SSO認證中心的應用，支持分布式部署；
• 5、HA：Server端與Client端，均支持集群部署，提高系統可用性；
• 6、跨域：支持跨域應用接入SSO認證中心；
• 7、Cookie+Token均支持：支持基於Cookie和基於Token兩種接入方式，並均提供Sample項目；
• 8、Web+APP均支持：支持Web和APP接入；
• 9、實時性：系統登陸、注銷狀態，全部Server與Client端實時共享；
• 10、CS結構：基於CS結構，包括Server"認證中心"與Client"受保護應用"；
• 11、記住密碼：未記住密碼時，關閉瀏覽器則登錄態失效；記住密碼時，支持登錄態自動延期，在自定義延期時間的基礎上，原則上可以無限延期；
• 12、路徑排除：支持自定義多個排除路徑，支持Ant表達式。用於排除SSO客戶端不需要過濾的路徑；

1.3 下載

文檔地址

• 中文文檔

源碼倉庫地址

源碼倉庫地址	Release Download
https://github.com/xuxueli/xxl-sso	Download
https://gitee.com/xuxueli0323/xxl-sso	Download

技術交流

• 社區交流

1.4 環境

• JDK：1.7+
• Redis：4.0+
• Mysql：5.6+

二、快速入門（基於Cookie）

基於Cookie，相關概念可參考 "章節 4.6"；

2.1：系統數據庫初始化

2.2：源碼編譯

- xxl-sso-server：中央認證服務，支持集群；
- xxl-sso-core：Client端依賴；
- xxl-sso-samples：單點登陸Client端接入示例項目；
    - xxl-sso-web-sample-springboot：基於Cookie接入方式，供用戶瀏覽器訪問，springboot版本
    - xxl-sso-token-sample-springboot：基於Token接入方式，常用於無法使用Cookie的場景使用，如APP、Cookie被禁用等，springboot版本

2.3 部署 "認證中心（SSO Server）"

項目名：xxl-sso-server

配置說明

配置文件位置：application.properties

……

// redis 地址： 如 "{ip}"、"{ip}:{port}"、"{redis/rediss}://xxl-sso:{password}@{ip}:{port:6379}/{db}"；多地址逗號分隔
xxl.sso.redis.address=redis://127.0.0.1:6379

// 登錄態有效期窗口，默認24H，當登錄態有效期窗口過半時，自動順延一個周期；
xxl.sso.redis.expire.minite=1440

2.4 部署 "單點登陸Client端接入示例項目"

項目名：xxl-sso-web-sample-springboot

maven依賴

<dependency>
    <groupId>com.xuxueli</groupId>
    <artifactId>xxl-sso-core</artifactId>
    <version>${最新穩定版}</version>
</dependency>

配置 XxlSsoFilter

參考代碼：com.xxl.sso.sample.config.XxlSsoConfig

@Bean
public FilterRegistrationBean xxlSsoFilterRegistration() {

    // xxl-sso, redis init
    JedisUtil.init(xxlSsoRedisAddress);

    // xxl-sso, filter init
    FilterRegistrationBean registration = new FilterRegistrationBean();

    registration.setName("XxlSsoWebFilter");
    registration.setOrder(1);
    registration.addUrlPatterns("/*");
    registration.setFilter(new XxlSsoWebFilter());
    registration.addInitParameter(Conf.SSO_SERVER, xxlSsoServer);
    registration.addInitParameter(Conf.SSO_LOGOUT_PATH, xxlSsoLogoutPath);

    return registration;
}

配置說明

配置文件位置：application.properties

……

### xxl-sso     (CLient端SSO配置)

##### SSO Server認證中心地址（推薦以域名方式配置認證中心，本機可參考章節"2.5"修改host文件配置域名指向）
xxl.sso.server=http://xxlssoserver.com:8080/xxl-sso-server

##### 注銷登陸path，值為Client端應用的相對路徑
xxl.sso.logout.path=/logout

##### 路徑排除Path，允許設置多個，且支持Ant表達式。用於排除SSO客戶端不需要過濾的路徑
xxl-sso.excluded.paths=

### redis   // redis address, like "{ip}"、"{ip}:{port}"、"{redis/rediss}://xxl-sso:{password}@{ip}:{port:6379}/{db}"；Multiple "," separated
xxl.sso.redis.address=redis://xxl-sso:password@127.0.0.1:6379/0

2.5 驗證

• 環境准備：啟動Redis、初始化Mysql表數據；

• 修改Host文件：域名方式訪問認證中心，模擬跨域與線上真實環境

### 在host文件中添加以下內容0
127.0.0.1 xxlssoserver.com
127.0.0.1 xxlssoclient1.com
127.0.0.1 xxlssoclient2.com

• 分別運行 "xxl-sso-server" 與 "xxl-sso-web-sample-springboot"

  1、SSO認證中心地址：
  http://xxlssoserver.com:8080/xxl-sso-server

  2、Client01應用地址：
  http://xxlssoclient1.com:8081/xxl-sso-web-sample-springboot/

  3、Client02應用地址：
  http://xxlssoclient2.com:8081/xxl-sso-web-sample-springboot/

• SSO登錄/注銷流程驗證

  正常情況下，登錄流程如下：
  1、訪問 "Client01應用地址" ，將會自動 redirect 到 "SSO認證中心地址" 登錄界面；
  2、成功登錄后，將會自動 redirect 返回到 "Client01應用地址"，並切換為已登錄狀態；
  3、此時，訪問 "Client02應用地址"，不需登陸將會自動切換為已登錄狀態；

  正常情況下，注銷流程如下：
  1、訪問 "Client01應用地址" 配置的 "注銷登陸path"，將會自動 redirect 到 "SSO認證中心地址" 並自動注銷登陸狀態；
  2、此時，訪問 "Client02應用地址"，也將會自動注銷登陸狀態；

三、快速入門（基於Token）

基於Token，相關概念可參考 "章節 4.7"；（在一些無法使用Cookie的場景下，可使用該方式，否則可以忽略本章節）

3.1 "認證中心（SSO Server）" 搭建

可參考 "章節二" 搭建；

"認證中心" 搭建成功后，默認為Token方式登陸提供API接口如下：

• 1、登陸接口：/app/login

  • 參數：POST參數
    • username：賬號
    • password：賬號
  • 響應：JSON格式
    • code：200 表示成功、其他失敗；
    • msg：錯誤提示
    • data: 登陸用戶的 sso sessionid

• 2、注銷接口：/app/logout

  • 參數：POST參數
    • sessionId：登陸用戶的 sso sessionid
  • 響應：JSON格式
    • code：200 表示成功、其他失敗；
    • msg：錯誤提示

• 3、登陸狀態校驗接口：/app/logincheck

  • 參數：POST參數
    • sessionId：登陸用戶的 sso sessionid
  • 響應：JSON格式
    • code：200 表示成功、其他失敗；
    • msg：錯誤提示
    • data：登陸用戶信息
      • userid：用戶ID
      • username：用戶名

2.2 部署 "單點登陸Client端接入示例項目" (Token方式)

項目名：xxl-sso-token-sample-springboot

可參考 "章節 2.4" 部署 "單點登陸Client端接入示例項目"，唯一不同點是：將web應用的 "XxlSsoFilter" 更換為app應用 "XxlSsoTokenFilter"；

2.3 驗證 (模擬請求 Token 方式接入SSO的接口)

• 環境准備：啟動Redis、初始化Mysql表數據；

• 修改Host文件：域名方式訪問認證中心，模擬跨域與線上真實環境

### 在host文件中添加以下內容0
127.0.0.1 xxlssoserver.com
127.0.0.1 xxlssoclient1.com
127.0.0.1 xxlssoclient2.com

• 分別運行 "xxl-sso-server" 與 "xxl-sso-token-sample-springboot"

  1、SSO認證中心地址：
  http://xxlssoserver.com:8080/xxl-sso-server

  2、Client01應用地址：
  http://xxlssoclient1.com:8082/xxl-sso-token-sample-springboot/

  3、Client02應用地址：
  http://xxlssoclient2.com:8082/xxl-sso-token-sample-springboot/

• SSO登錄/注銷流程驗證

可參考測試用例 ：com.xxl.app.sample.test.TokenClientTest

正常情況下，登錄流程如下：
1、獲取用戶輸入的賬號密碼后，請求SSO Server的登錄接口，獲取用戶 sso sessionid ；（參考代碼：TokenClientTest.loginTest）
2、登陸成功后，獲取到 sso sessionid ，需要主動存儲，后續請求時需要設置在 Header參數 中；
3、此時，使用 sso sessionid 訪問受保護的 "Client01應用" 和 "Client02應用" 提供的接口，接口均正常返回；（參考代碼：TokenClientTest.clientApiRequestTest）

正常情況下，注銷流程如下：
1、請求SSO Server的注銷接口，注銷登陸憑證 sso sessionid ；（參考代碼：TokenClientTest.logoutTest）
2、注銷成功后，sso sessionid 將會全局失效；
3、此時，使用 sso sessionid 訪問受保護的 "Client01應用" 和 "Client02應用" 提供的接口，接口請求將會被攔截，提示未登錄並返回狀態碼 501 ；（參考代碼：TokenClientTest.clientApiRequestTest）

四、總體設計

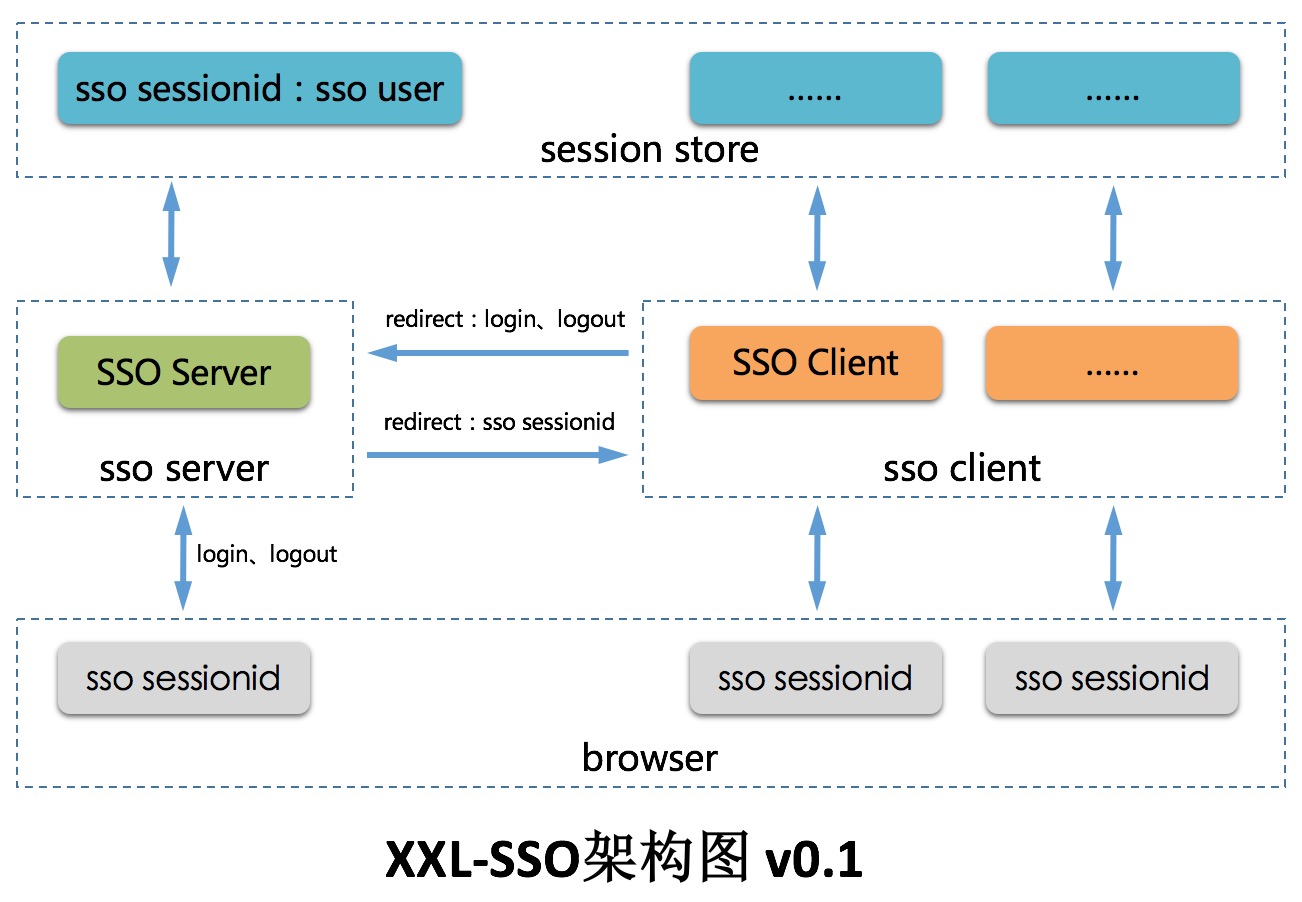

4.1 架構圖

4.2 功能定位

XXL-SSO 是一個分布式單點登錄框架。只需要登錄一次就可以訪問所有相互信任的應用系統。

借助 XXL-SSO，可以快速實現分布式系統單點登錄。

4.3 核心概念

概念	說明
SSO Server	中央認證服務，支持集群；
SSO Client	接入SSO認證中心的Client應用；
SSO SessionId	登錄用戶會話ID，SSO 登錄成功為用戶自動分配；
SSO User	登錄用戶信息，與 SSO SessionId 相對應；

4.4 登錄流程剖析

• 用戶於Client端應用訪問受限資源時，將會自動 redirect 到 SSO Server 進入統一登錄界面。
• 用戶登錄成功之后將會為用戶分配 SSO SessionId 並 redirect 返回來源Client端應用，同時附帶分配的 SSO SessionId。
• 在Client端的SSO Filter里驗證 SSO SessionId 無誤，將 SSO SessionId 寫入到用戶瀏覽器Client端域名下 cookie 中。
• SSO Filter驗證 SSO SessionId 通過，受限資源請求放行；

4.5 注銷流程剖析

• 用戶與Client端應用請求注銷Path時，將會 redirect 到 SSO Server 自動銷毀全局 SSO SessionId，實現全局銷毀；
• 然后，訪問接入SSO保護的任意Client端應用時，SSO Filter 均會攔截請求並 redirect 到 SSO Server 的統一登錄界面。

4.6 基於Cookie，相關感念

• 登陸憑證存儲：登陸成功后，用戶登陸憑證被自動存儲在瀏覽器Cookie中；
• Client端校驗登陸狀態：通過校驗請求Cookie中的是否包含用戶登錄憑證判斷；
• 系統角色模型：
  • SSO Server：認證中心，提供用戶登陸、注銷以及登陸狀態校驗等功能。
  • Client應用：受SSO保護的Client端Web應用，為用戶瀏覽器訪問提供服務；
  • 用戶：發起請求的用戶，使用瀏覽器訪問。

4.7 基於Token，相關感念

• 登陸憑證存儲：登陸成功后，獲取到登錄憑證（xxl_sso_sessionid=xxx），需要主動存儲，如存儲在 localStorage、Sqlite 中；
• Client端校驗登陸狀態：通過校驗請求 Header參數 中的是否包含用戶登錄憑證（xxl_sso_sessionid=xxx）判斷；因此，發送請求時需要在 Header參數 中設置登陸憑證；
• 系統角色模型：
  • SSO Server：認證中心，提供用戶登陸、注銷以及登陸狀態校驗等功能。
  • Client應用：受SSO保護的Client端Web應用，為用戶請求提供接口服務；
  • 用戶：發起請求的用戶，如使用Android、IOS、桌面客戶端等請求訪問。

4.8 未登錄狀態請求處理

基於Cookie，未登錄狀態請求：

• 頁面請求：redirect 到SSO Server登錄界面；
• JSON請求：返回未登錄的JSON格式響應數據
  • 數據格式：
    • code：501 錯誤碼
    • msg：sso not login.

基於Token，未登錄狀態請求：

• 返回未登錄的JSON格式響應數據
  • 數據格式：
    • code：501 錯誤碼
    • msg：sso not login.

4.9 登錄態自動延期

支持自定義登錄態有效期窗口，默認24H，當登錄態有效期窗口過半時，自動順延一個周期；

4.10 記住密碼

未記住密碼時，關閉瀏覽器則登錄態失效；記住密碼時，登錄態自動延期，在自定義延期時間的基礎上，原則上可以無限延期；

4.11 路徑排除

自定義路徑排除Path，允許設置多個，且支持Ant表達式。用於排除SSO客戶端不需要過濾的路徑

五、版本更新日志

5.1 版本 v0.1.0，新特性[2018-04-04]

• 1、簡潔：API直觀簡潔，可快速上手；
• 2、輕量級：環境依賴小，部署與接入成本較低；
• 3、單點登錄：只需要登錄一次就可以訪問所有相互信任的應用系統。
• 4、分布式：接入SSO認證中心的應用，支持分布式部署；
• 5、HA：Server端與Client端，均支持集群部署，提高系統可用性；
• 6、實時性：系統登陸、注銷狀態，全部Server與Client端實時共享；
• 7、CS結構：基於CS結構，包括Server"認證中心"與Client"受保護應用"；
• 8、跨域：支持跨域應用接入SSO認證中心；

5.2 版本 v1.1.0 Release Notes [2018-11-06]

• 1、Redis配置方式增強，支持自定義DB、密碼、IP、PORT等等；；
• 2、Token接入方式；除了常規Cookie方式外，新增Token接入方式，並提供Sample項目；
• 3、登錄態自動延期：支持自定義登錄態有效期窗口，默認24H，當登錄態有效期窗口過半時，自動順延一個周期；
• 4、"記住密碼" 功能優化：未記住密碼時，關閉瀏覽器則登錄態失效；記住密碼時，登錄態自動延期，在自定義延期時間的基礎上，原則上可以無限延期；
• 5、sessionId數據結構優化，進一步提升暴露破解難度；
• 6、認證數據存儲結構調整，避免登陸信息存儲冗余；
• 7、認證中心用戶登錄校驗改為Mock數據方式，取消對DB強依賴，降低部署難度；
• 8、Client端依賴Core包，slf4j依賴優化，移除log4j強依賴；
• 9、Ajax請求未登錄處理邏輯優化，返回JSON格式提示數據；
• 10、項目結構梳理，清理冗余依賴，升級多項依賴版本至較近版本；
• 11、路徑排除：新增自定義屬性 "excludedPaths"，允許設置多個，且支持Ant表達式。用於排除SSO客戶端不需要過濾的路徑

5.3 版本 v1.1.1 Release Notes [迭代中]

• 1、 [迭代中]spring mvc 版本示例；

TODO LIST

• 1、認證中心與接入端交互數據加密，增強安全性；redirect_url必須和臨時AccessToken配合才會生效，AccessToken有效期60s；
• 2、SSO SessionId 與IP綁定，增強用戶增強安全性；
• 3、支持認證分組，分組內共享登陸狀態，分組之間登錄態隔離；待考慮；
• 4、客戶端新增屬性 "xxl.sso.server"，用於構建跳轉連接，防止跳轉第三方導致登陸漏洞；
• 5、token驗證方式增加jwt方式支持；
• 6、Client端移除Redis依賴，改為LocalCache + RPC校驗方式；

六、其他

6.1 項目貢獻

歡迎參與項目貢獻！比如提交PR修復一個bug，或者新建 Issue 討論新特性或者變更。

6.2 用戶接入登記

更多接入的公司，歡迎在 登記地址 登記，登記僅僅為了產品推廣。

6.3 開源協議和版權

產品開源免費，並且將持續提供免費的社區技術支持。個人或企業內部可自由的接入和使用。

• Licensed under the GNU General Public License (GPL) v3.
• Copyright (c) 2015-present, xuxueli.

---
