在实施 NSX-v 或者 NSX-T 的项目时，经常听到一个词：MTU，本文着重讲讲为什么 MTU 在 NSX 环境中如此重要，如何根据不同的设计来配置/验证 MTU 等等。
本文目录如下：
上篇：
-
如果在 NSX 环境下 MTU 设置不正确会有什么现象？
-
如何验证 MTU 设置是否正确？
-
在 NSX-T 环境下如何设置 MTU？
下篇：
-
为什么 NSX 环境中 MTU 如此重要？有没有 workaround？
-
NSX 多中心架构下对于 MTU 的优化
如果 MTU 设置不正确会有什么现象？
当一个 NSX-T 环境中存在 MTU 设置问题时，会有下列现象之一：
-
虚拟机可以 Ping 通其他虚拟机，但 SSH 失败；
-
虚拟机可以 Ping 通其他虚拟机，部分 HTTP 访问正常，部分 HTTP 访问会显示一直加载页面；
-
虚拟机和其他虚拟机通信均正常，但是和外部 PC SSH 通信时有问题；
-
通过 Iperf 打流，发现带宽远低于物理链路的带宽，比如带宽为 10G，但 Iperf 测试下来只有几百 mbps；
-
多台虚拟机在同一台宿主机上运行，相互间所有通信正常；而跨主机通信时 SSH/HTTP 等服务异常；
-
如果临时将虚拟机网卡的 MTU 由默认的 1500 改为 1400，则所有通信恢复正常。
如何验证 MTU 设置是否正确？

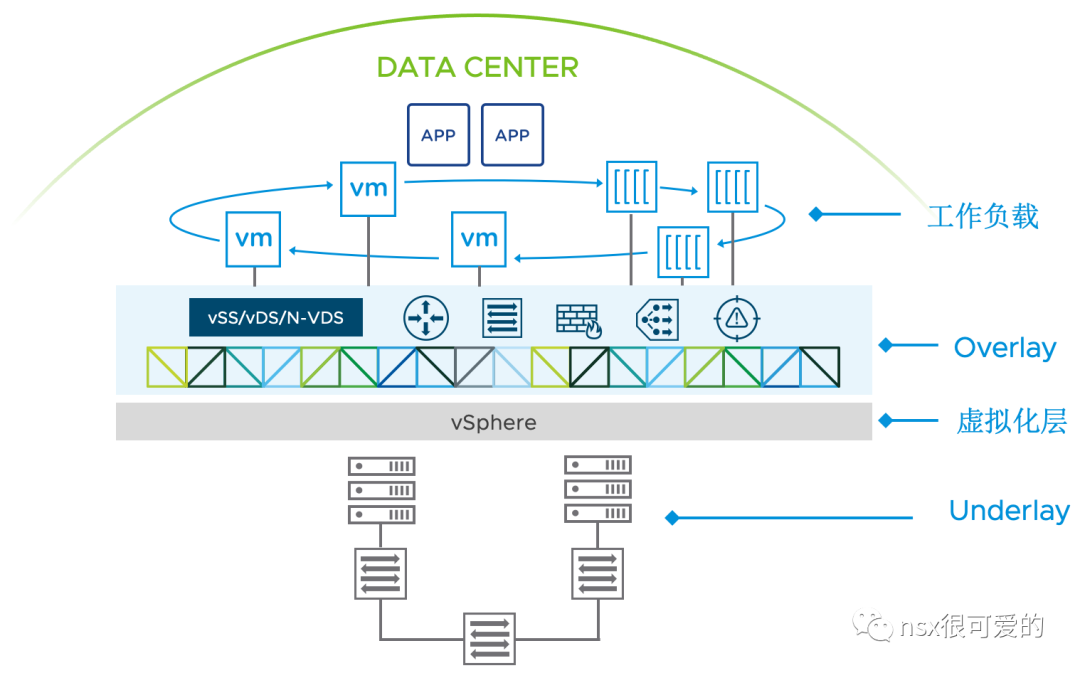

在 NSX 环境中会存在两层网络，一层是物理交换机、服务器、vSphere 组成的承载网络（Underlay），另一层是 NSX、vSphere、Edge 节点构成的虚拟网络（Overlay）。两层网络中都有 MTU 相关的配置，任意一层配置不对都可能造成使用 Overlay 网络的虚拟机通信异常。
下面列出了两种 MTU 测试方法：
-
Underlay 测试法：在 ESXi 和 Edge 底层测试 TEP 网络；
-
Overlay 测试法：在 VM 中模拟正常访问，测试报文是否能被正常接收，如果能被正常接收则表示底层 TEP 网络正常。
项目实施时根据喜好使用其中一种测试方法进行测试即可。
Underlay 测试方法
为了结果的准确性，建议对所有 ESXi 到 ESXi，ESXi 到 Edge 的 TEP 进行大包测试。
通过 vmkping 测试 ESXi 到 ESXi，ESXi 到 Edge 的 MTU 是否正常
通过 SSH 登陆任意一台安装好 NSX 的 ESXi，运行下列命令：
vmkping ++netstack=vxlan -d -s 1570 <Destination-TEP-IP>
参数说明：
-
++netstack=vxlan：使用 vxlan TCP/IP 堆栈；
-
-d ：不进行报文的切片；
-
-s 1570：发送的 ICMP 包载荷大小。ICMP 包头默认 8 bytes，IPv4 包头默认 20 bytes，于是发出的 IP 包大小等于 1598，刚好小于 NSX 要求的 1600，实际最大能发送的包为 1572 bytes，1570 只是为了方便记忆；
-
<Destination-TEP-IP>：其他 ESXi 主机/Edge 节点的 TEP 地址。
ESXi 或者 Edge 节点的 TEP 地址可以在 NSX Manager 的下列位置获得：
通过 vmkping 测试 Edge 到 Edge，Edge 到 ESXi 的 MTU 是否正常

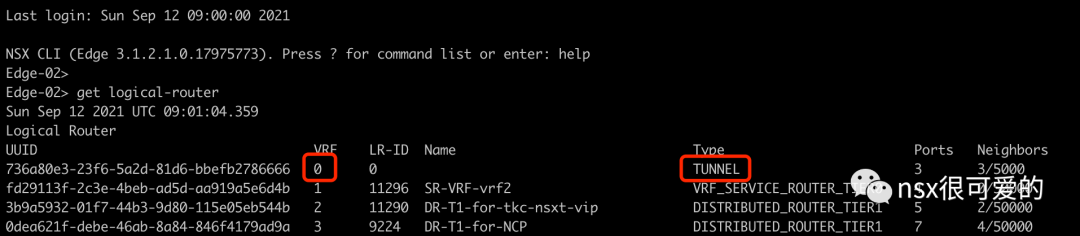

通过 Console 或者 SSH 登陆任意 Edge 节点。运行 get logical-router，查看 TUNNEL 对应的 VRF ID，一般都为 0。
运行 vrf 0 进入 Tunnel vrf，执行下列命令进行测试：

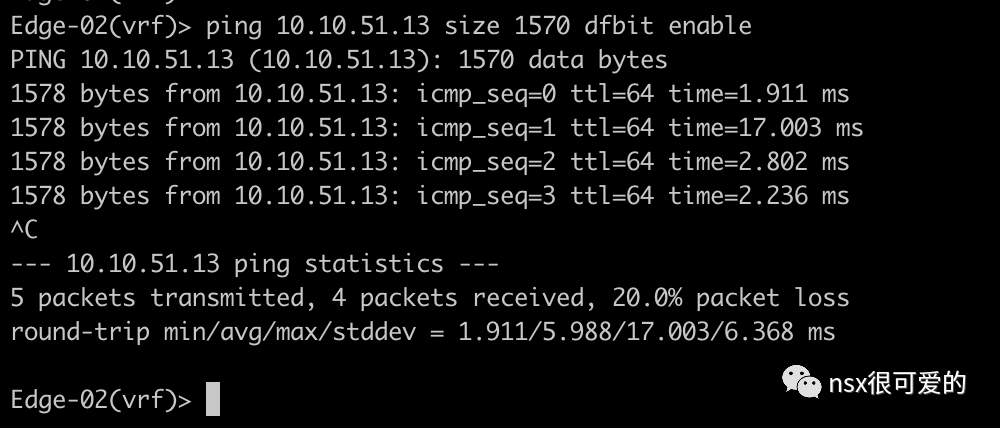

ping <Destination-TEP-IP> size 1570 dfbit enable
Overlay 测试方法
Overlay 测试法是直接在虚拟机中 Ping 大包来模拟正常访问，看 Ping 包是否会被丢弃。
为了结果的准确性，建议进行虚拟机到虚拟机，以及外部 PC 到虚拟机的访问测试。
Windows 系统 Ping 命令格式
ping -f -l 1472 <Destination-IP>
-
-f ：表示不分片；
-
-l ：是小写的 L，表示包的大小，进行 Overlay 测试时，包大小需要设置为 1472；
-
Destination-IP：目标虚拟机或者 PC 的 IP 地址。
Linux 系统 Ping 命令格式
ping -M do -s 1472 <Destination-IP>
-
-s ：表示 ICMP 包大小；
-
-M do ：表示不分片；
-
Destination-IP：目标虚拟机或者 PC 的 IP 地址。
MacOS 系统 Ping 命令格式
ping -s 1472 -D <Destination-IP>
-
-s ：表示 ICMP 包大小；
-
-D ：表示不分片；
-
Destination-IP：目标虚拟机或者 PC 的 IP 地址。
在 NSX-T 环境下如何设置 MTU？
以下面两张图为例，在一个 NSX-T 环境中，所有 TEP 到 TEP 沿途的设备（包括物理交换机、虚拟交换机等）均需要将 MTU 调整为 ≥ 1600。

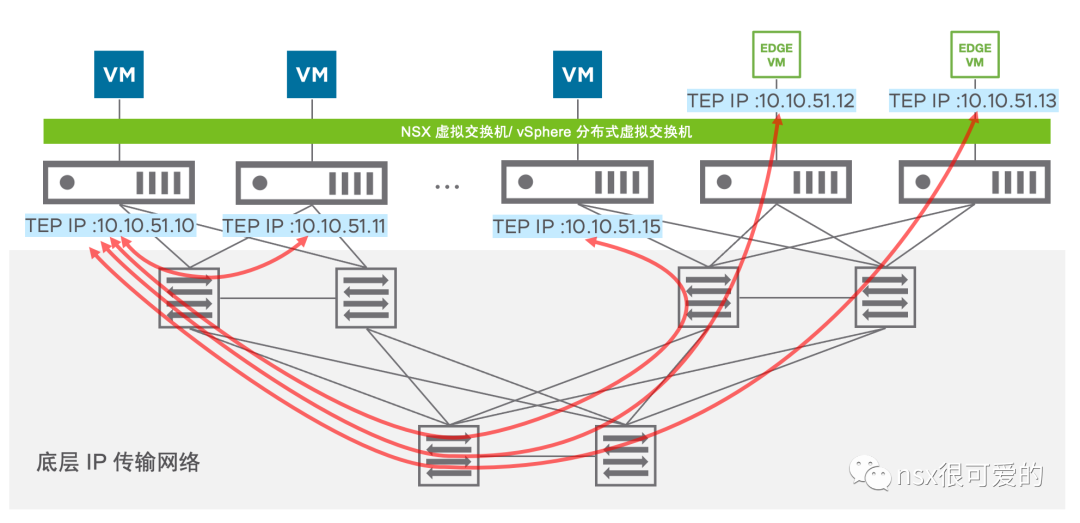

如果所有 TEP 在同网段，则所有相关设备的二层口需要调整 MTU（下图所有红色线对应的接口）：

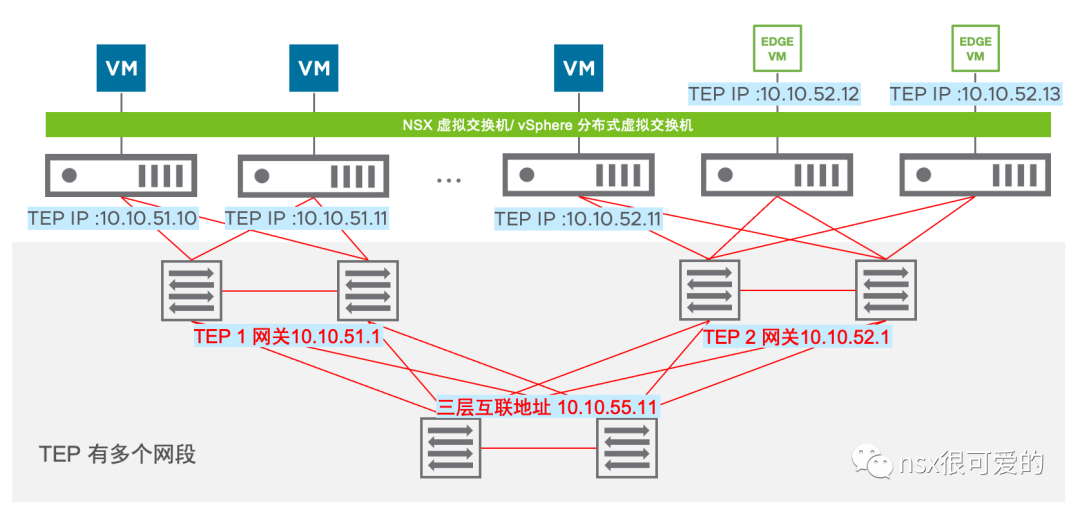

如果 TEP 分散在多个网段，则所有相关设备的二层口，以及三层 VLAN 接口均需要调整 MTU（下图所有红色线对应的接口）：
1、物理交换机调整 MTU
不同厂家，不同型号的交换机配置 MTU 的方法差别很大，建议在配置 MTU 时优先参考产品的配置手册。
笔者总结了一些常见设备的配置方法，供参考。
华为交换机
二层接口 MTU（普通接口和聚合口通用）：
<HUAWEI> system-view [HUAWEI] interface gigabitethernet 0/0/1 [HUAWEI-GigabitEthernet0/0/1] jumboframe enable 5000
三层 VLAN 接口 MTU：
[HUAWEI] interface Vlanif 100 [HUAWEI-Vlanif100] mtu 1600
三层物理接口 MTU：
[HUAWEI] interface gigabitethernet 0/0/1 [HUAWEI-GigabitEthernet0/0/1] undo portswitch [HUAWEI-GigabitEthernet0/0/1] mtu 1600
华三交换机
二层接口 MTU（普通接口和聚合口通用）：
interface G1/1 jumboframe enable 600
三层 VLAN 接口 MTU：
interface Vlanif 100 mtu 1600
注意：在某些软件版本下，需要通过 ip mtu 1600 来调整三层接口 MTU。
思科交换机（C4506/C2906/C3560/C3750 等老型号交换机）
全局配置二层接口的 MTU（FastEthernet）：
system mtu 1600
全局配置二层接口的 MTU（GigabitEthernet）：
system mtu jumbo 1600
全局配置三层 VLAN 接口 MTU：
system mtu routing 1600
配置指定三层 VLAN 接口的 MTU：
interface vlan 100 mtu 1600
思科交换机（Nexus 3k/5k 等）
通过 QoS 策略全局调整二层接口的 MTU：
policy-map type network-qos jumbo class type network-qos class-default mtu 9216 system qos service-policy type network-qos jumbo
配置三层 VLAN 接口的 MTU：
Switch(config)#interface vlan 1 Switch(config-if)#mtu 9216
配置三层物理接口的 MTU：
Switch(config)#interface ethernet 1/1 Switch(config-if)#no switchport Switch(config-if)#mtu 9216
思科交换机（Nexus 7k/9k 等）
Nexus 7k/9k 不仅支持通过 QoS 策略全局调整 MTU，也支持为部分接口配置 MTU。
通过 QoS 策略全局调整二层接口的 MTU：
policy-map type network-qos jumbo class type network-qos class-default mtu 9216 system qos service-policy type network-qos jumbo
配置部分二层接口的 MTU：
Switch(config)#interface ethernet 1/1 Switch(config-if)#mtu 9216
配置三层 VLAN 接口的 MTU：
Switch(config)#interface vlan 1 Switch(config-if)#mtu 9216
配置三层物理接口的 MTU：
Switch(config)#interface ethernet 1/1 Switch(config-if)#no switchport Switch(config-if)#mtu 9216
思科交换机（Nexus 2k）
Nexus 2k 的 MTU 一般需要在父交换机上进行配置，部分父交换机支持在 FPC 口下配置 MTU，部分交换机则需要通过 network-qos 配置 MTU。
Per-Port Fabric Port Channel (FPC) 配置：
interface port-channel136 switchport mode fex-fabric fex associate 136 vpc 136 mtu 9216
通过 network-qos 配置 MTU：
policy-map type network-qos jumbo class type network-qos class-default mtu 9216 system qos service-policy type network-qos jumbo
2、修改 Edge VM 所使用 vSS/vDS 的 MTU
如果环境中使用虚拟机版本的 Edge 节点，那就需要将 Edge 节点 TEP 使用的虚拟交换机 MTU 调大。

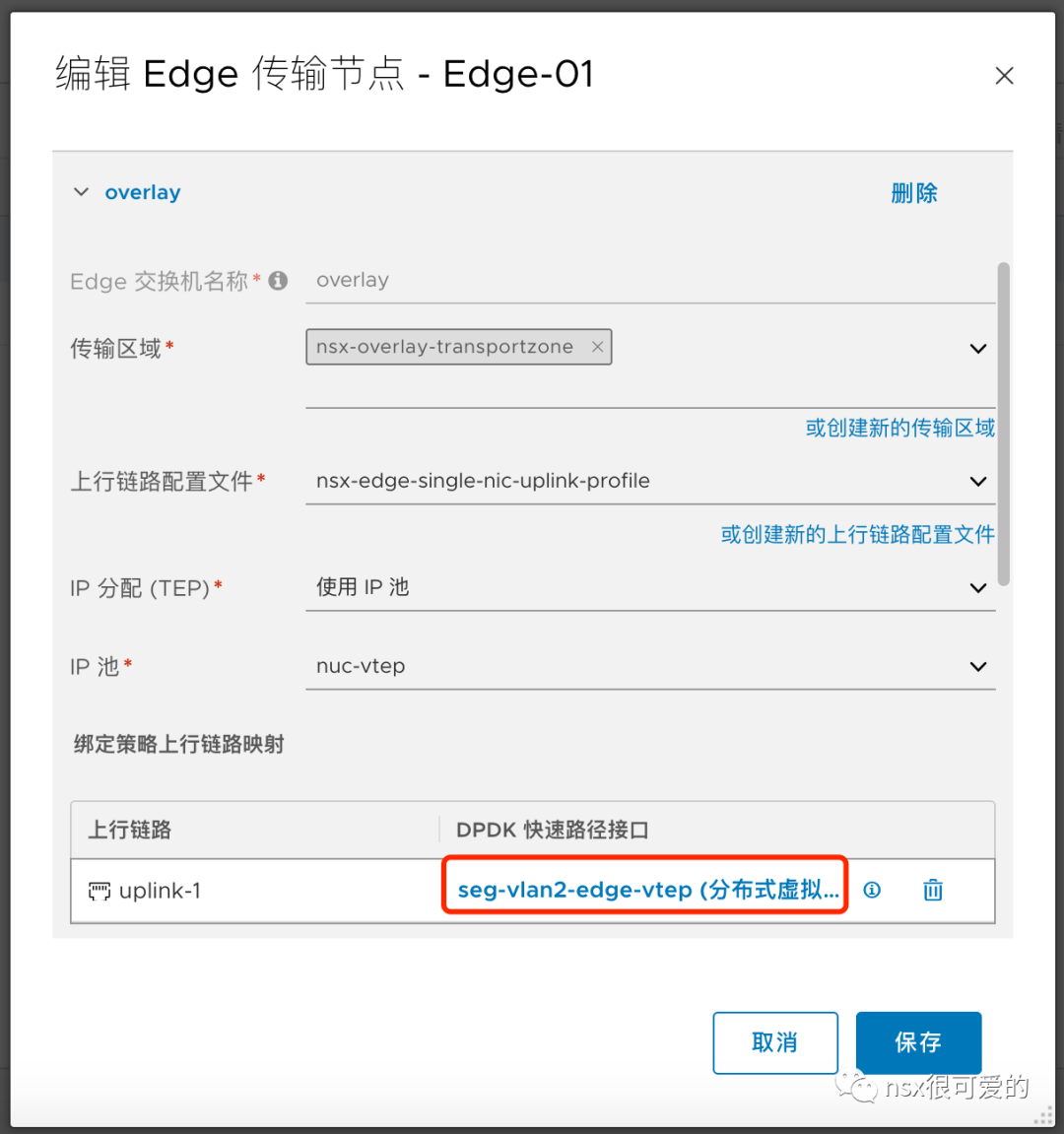

比如在我的环境中使用 seg-vlan2-edge-vtep 这个 NSX VLAN Segment 作为 Edge VM 的 TEP 网卡。

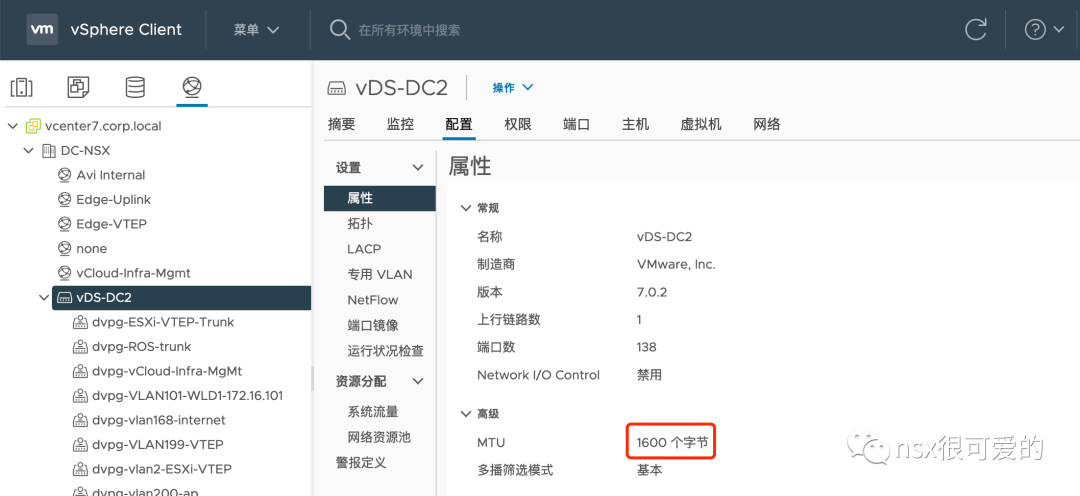

而此 Segment 在 vDS-DC2 中，那么修改 vDS-DC2 的 MTU 即可：
如果使用的是标准交换机，参照下图配置 MTU 即可：
3、（NSX-T 3.0 之后）修改 VDS 的 MTU

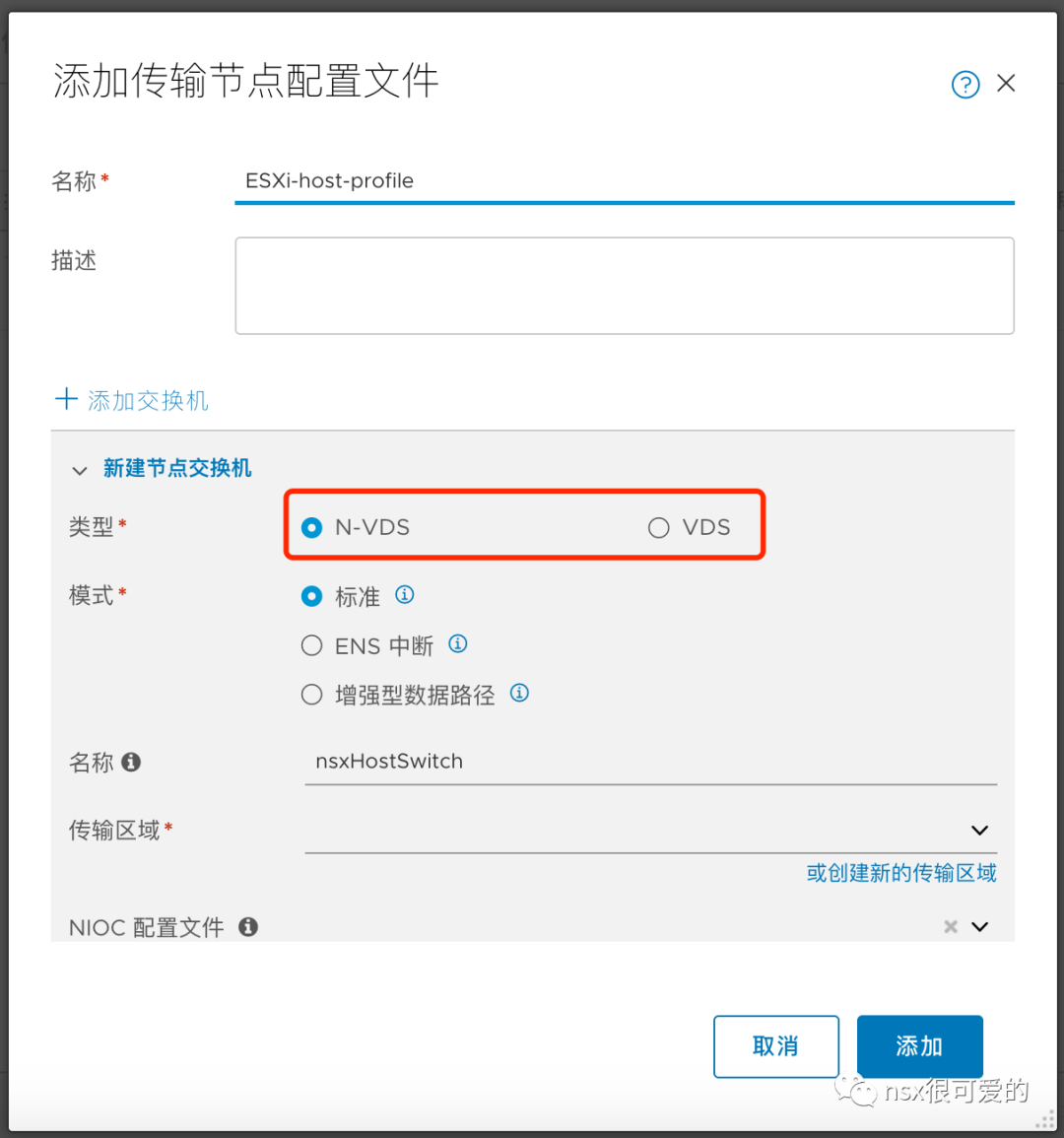

在 NSX-T 3.0 之前，所有安装了 NSX 的 ESXi 只能使用 N-VDS（可以简单理解为 NSX 管理的 VDS），而在 3.0+vSphere7.0 之后，ESXi 既可以使用 N-VDS，也可以使用 vCenter VDS：
使用 N-VDS 不需要额外的配置，但使用 vCenter VDS 时，需要全局将 VDS MTU 调整为 1600：
4、NSX 上行链路配置文件调整 MTU
在部署 NSX-T 时会用到“上行链路配置文件”，默认 NSX-T 下所有上行链路配置文件的 MTU 均为 1600，不要手动修改这个值，保持默认即可。
写在最后
一般在实施虚拟化项目时，建议将硬件网络和虚拟网络的 MTU 都调整为最大，比如一般交换机最大支持 9216，虚拟交换机最大支持 9000，vmkernel 最大支持 9000。调大 MTU 可以显著提高 vMotion、vSAN 等网络的性能，原因是传输同等大小的数据，更大的 MTU 会产生更少的 IP 包，TCP/IP 封装/解封装的开销更少，系统处理的中断也会更少。
部分很老的交换机更改 MTU 后需要重启设备或者端口才能生效，一般新生产的交换机都支持在线更改 MTU，更改 MTU 不会对网络造成影响。现在国内很多交换机出厂就会开启 Jumbo Frame，这应该也是迎合最终用户的需求做出的优化。
