一、起因
转眼大学毕业4年多了，一直从事消费电子行业。虽然做的还算比较前沿的东西，但是还是喜欢自己捣鼓点东西（简单一点的东西），这不，就重新学习模拟电子技术。以后就在这里记录学习成长的过程吧，给自己一点时间，看自己能走多远。
二、参考方向
- 1.电流
习惯上规定正电荷的运动方向为电流实际方向，后续在电路分析方法经常要选择参考方向（戴维南网孔，支流分析）

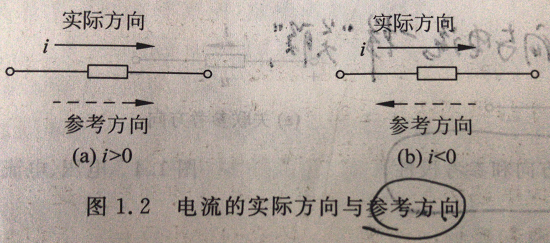

电流方向和参考方向一致，i>0,与参考方向相反则i<0.
- 2.电压
电压的实际方向是正电荷在电场中的受电场力作用移动方向。选择参考点后，后面就不不要更改了，

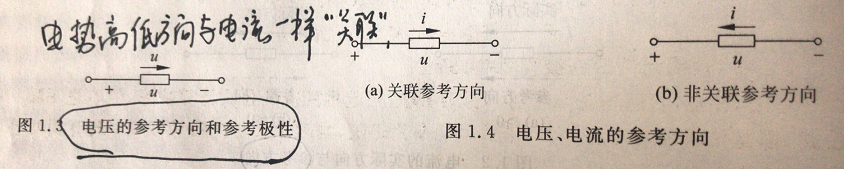

参考方向时可以任意选定的，任意选定一个点即行为“+”，那么另一点的极性为“-”，这就是参考极性，则从“+”到“-”的方向即为电压参考方向，后续用基尔霍夫电压定律（KVL）时，有很大用处。 如上图中的（a）参考方向和实际方向一致，则是关联参考方向，（b）由电流方向可以看出实际电源极性是由右向左的，但是我们选择的方向是左向右，那么这个就是负电压了。
三、 电阻电流的把戏
- 1.电阻串、并联
电阻串联电阻 R=R1+R2,并联电阻R=(R1xR2)/(R1+R2),太小儿科了吧，请自己记住它，这将会后续学习的基础。
- 2.电阻电路等效化简（星型连接和三角形连接）

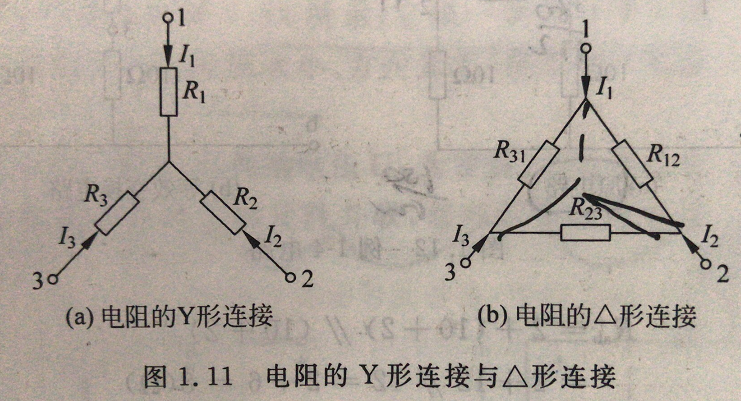

好吧，上面电阻串并联也是简化的一种，这里重点介绍星型网络和三角形连接网络的电阻。下图左侧是Y电路，右侧是三角形电路
一上来看到这样的连接，我是一脸懵逼，但不用证明，只需要记住公式公式即可： 左右两个电路是可以等效转换的，所谓等效即为：**左右各个端点的电压和电流是一样的**，如果他们等效的话则有： - 【1】（Y电路转换成三角形） R12 = （R1R3 + R2R3 + R3R1） / R3 R23 = （R1R3 + R2R3 + R3R1） / R1 R31 = （R1R3 + R2R3 + R3R1） / R2

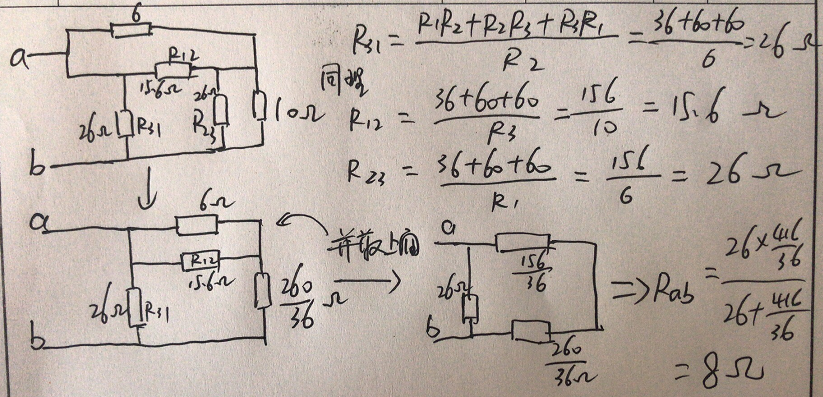

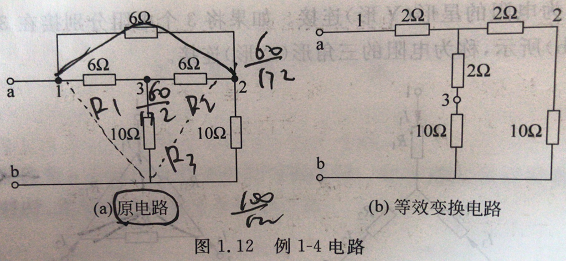

我的解答：
四、 电压源和电流源
- 1.了解

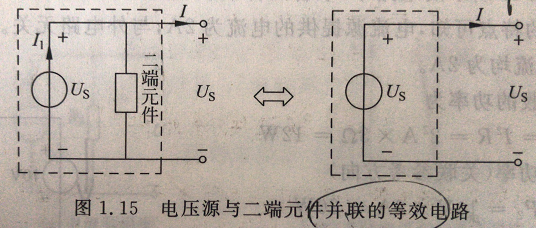

分析电路时，会遇到电压源和电流源。电压源与二端元件并联，可以等效为电压源。等效电路如下图所示：

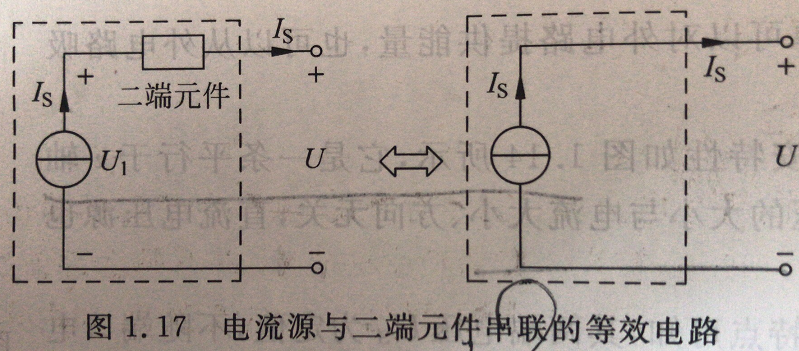

**电流源与二端元件串联，可以等效为电流源**，可以忽略这个电阻，等效电路如下所示：
- 2.电压源和电流源等效转换

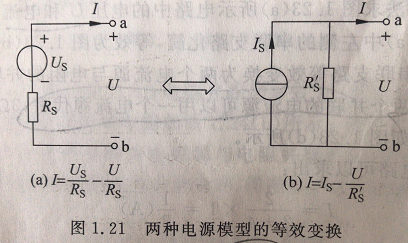

如果说两种电路等效的话，那么对外部提供的电压和电流不变化，即下图中的ab口的电压和电流保持不变
上图中的Is 为电源短路电流Rs为内阻。如果想让它俩等效，则： Is = Us/Rs Rs = Rs' 这在后面电路分析时，用到的特别多，掌握吧。
五、基尔霍夫定律
需要了解到4个概念

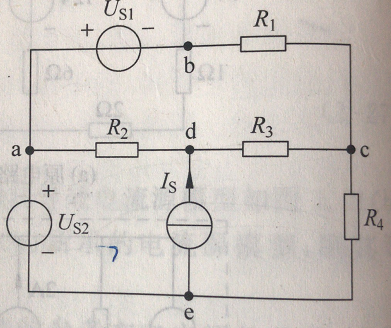

- 【1】支路：流过同一电流的分支，由若干元件串联(图中abc，ad等) - 【2】结点：3条或3条以上支路的连接点交结点（图中a,d,c,e） - 【3】回路：电路中任一闭合的路径叫回路(abcea,adea等) - 【4】网孔：回路中不再含有其它支路，可以看成洞（adea等有3个洞）
- 2.基尔霍夫电流定律（KCL）
任一瞬间，流入任一结点的电流之和恒等于流出该结点的电流之和。即入 = 出
- 3.基尔霍夫电压定律（KVL）
任意瞬间任一闭合回路绕行一周的电压降代数和恒为0，这里在实际应用中，会用到前面写的参考方向的问题，要特别注意。
